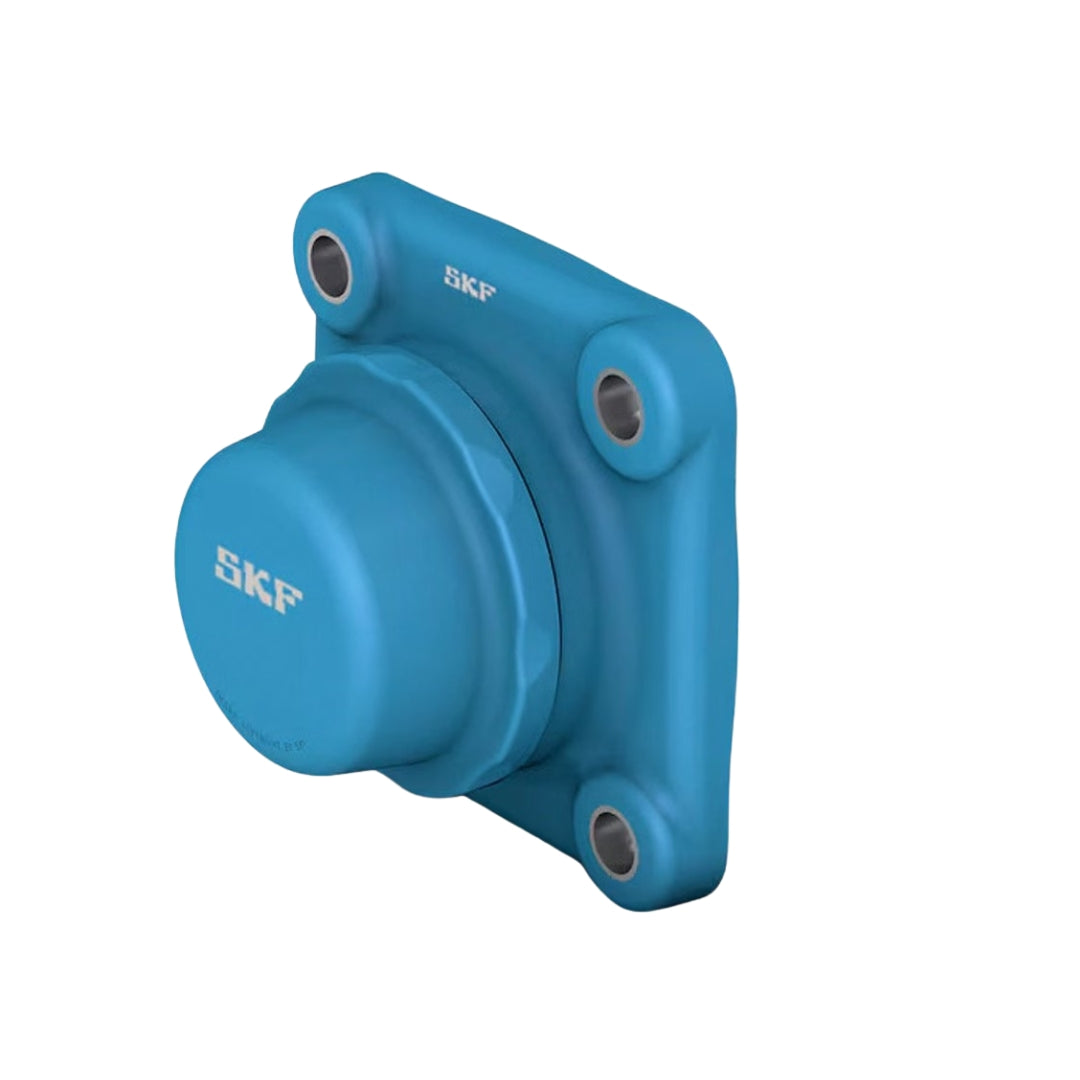

ตลับลูกปืน SKF F4BC 012-CPSS-DFH

เสริมความรู้เกี่ยวกับตลับลูกปืน SKF F4BC 012-CPSS-DFH นวัตกรรมตลับลูกปืนจาก SKF ที่ช่วยเพิ่มประสิทธิภาพการส่งกำลัง ลดแรงเสียดทานภายใน และยืดอายุการบำรุงรักษาเครื่องจักร

คุณสมบัติ

• หน้าแปลน 4 รูขนาดเล็กสแตนเลส: ออกแบบสำหรับเพลาขนาดเล็กที่ต้องการคุณสมบัติป้องกันสนิมและความมั่นคงสูง
• วัสดุสแตนเลส CPSS ป้องกันการกัดกร่อน: เหมาะสำหรับสภาพแวดล้อมมีความชื้นสูงและการสัมผัสสารเคมี
• ระบบซีล DFH ป้องกันสิ่งแปลกปลอม: ปิดผนึกแน่นหนา ป้องกันน้ำและฝุ่นละอองเข้าสู่ภายในตลับลูกปืน
• ความเชื่อมั่นในแบรนด์ SKF: มอบเสถียรภาพและความคุ้มค่าในการลงทุนสำหรับเครื่องจักรขนาดเล็ก

ข้อมูลจำเพาะ

• การเคลื่อนที่เชิงเส้นที่ลื่นไหล: ร่องนำทาง (Guide slots) บนตัวเสื้อเทอร์โมพลาสติกถูกฉีดขึ้นรูปมาอย่างแม่นยำ ทำให้การเลื่อนปรับตำแหน่งตลับลูกปืนบนเฟรมเครื่องจักรทำได้โดยไม่ติดขัด
• รองรับเพลาขนาด 50 มม. อย่างมั่นคง: ออกแบบมารับน้ำหนักและแรงดึงของสายพานขนาดใหญ่ได้อย่างทรงประสิทธิภาพ โดยไม่ทำให้แกนเพลาเกิดการโค้งงอ
• ตัวเสื้อกันกระแทกสูง (High-Impact TPZM): วัสดุเทอร์โมพลาสติกซีรีส์ TPZM ถูกปรับแต่งสูตรให้เหนียวเป็นพิเศษ เพื่อรองรับแรงกระตุกเวลาสายพานลำเลียงเริ่มทำงาน
• การเคลือบกันสนิมสังกะสี (Zinc-Coated Insert): ตัวตลับลูกปืนด้านใน (Insert bearing) อาจผ่านกระบวนการเคลือบกันสนิมชนิดพิเศษ เพื่อเพิ่มความทนทานในสภาวะที่มีความชื้นสูงนอกอาคาร

Dimensions
d	19.05 mm	Bore diameter
d1	≈ 28.2 mm	Outer diameter of inner ring
A	27 mm	Width of housing
A1	15 mm	Flange width
A5	54.1 mm	Standout of end cover
B	25.3 mm	Width of inner ring
B4	4.5 mm	Distance from locking device side face to thread centre
Db	59 mm	Top external diameter
Dc	52 mm	Diameter of housing centering recess
Ha	6 mm	Depth of housing centering recess
J	63.5 mm	Centre distance between bolt holes
L	92 mm	Overall length
N	11.5 mm	Diameter of attachment bolt hole
s1	18.3 mm	Distance from locking device side face to raceway centre
T	35 mm	Overall width
Calculation data
Basic dynamic load rating	C	10.8 kN
Basic static load rating	C0	6.55 kN
Fatigue load limit	Pu	0.28 kN
Limiting speed		700 r/min
Mounting information
Set screw	G2	1/4-28 UNF
Hexagonal key size for set screw		3.175 mm
Recommended tightening torque for set screw		4 N·m
Recommended diameter for attachment bolts, mm	G	10 mm
Recommended diameter for attachment bolts, inch	G	0.375 in

ข้อมูลทางเทคนิค

• วิศวกรรมการออกแบบขนาดกะทัดรัด (รหัส 012): เหมาะสำหรับชุดขับเคลื่อนขนาดเล็กที่ต้องการความทนทานเทียบเท่าอุตสาหกรรมหนัก
• ระบบซีลสองชั้นป้องกันฝุ่นและความชื้น: ปิดผนึกแน่นหนา ยืดอายุการใช้งานให้นานขึ้นหลายเท่าตัว
• มาตรฐานความปลอดภัยอาหารโลก: มั่นใจได้ว่าไม่มีการปนเปื้อนของน้ำมันหล่อลื่นลงสู่ผลิตภัณฑ์อาหาร
