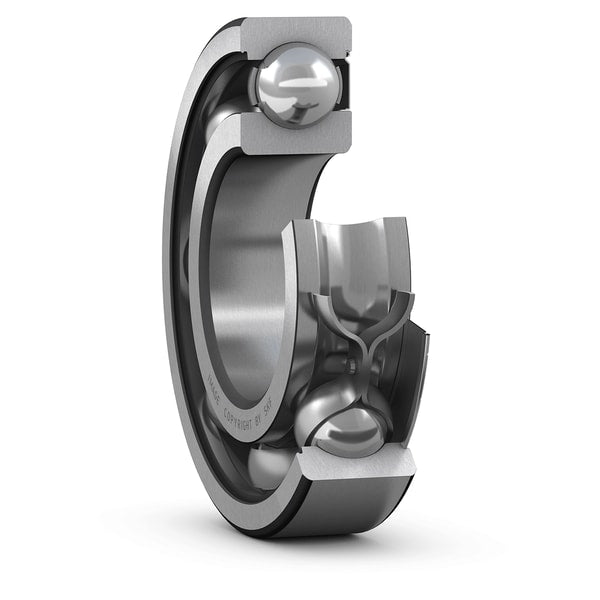

ตลับลูกปืน SKF 6302-Z

ตลับลูกปืน SKF 6302-Z ความยืดหยุ่นที่ถูกออกแบบมาเพื่อการบำรุงรักษาเชิงปฏิบัติ ฝาเหล็กด้านเดียวทำหน้าที่เป็นเกราะป้องกันฝุ่นจากทิศทางสัมผัสภายนอก ในขณะเดียวกันก็เปิดโอกาสให้สามารถเข้าถึงระบบภายในเพื่อตรวจสอบสภาพหรือรวมเข้ากับระบบหล่อลื่นของตัวเครื่องจักรได้อย่างสะดวก การใช้เหล็กคุณภาพเยี่ยมจาก SKF ช่วยยืดอายุการใช้งานให้ยาวนานขึ้น ทนทานต่อแรงกระแทกและโหลดหนัก ช่วยให้ทีมวิศวกรสามารถจัดการกับตารางการซ่อมบำรุงได้อย่างมีประสิทธิภาพและประหยัดเวลา

คุณสมบัติ

• การออกแบบที่เรียบง่าย อเนกประสงค์ และทนทาน
• แรงเสียดทานต่ำ
• ความสามารถในการหมุนด้วยความเร็วสูง
• รองรับโหลดตามแนวรัศมีและแนวแกนได้ทั้งสองทิศทาง
• ต้องการการบำรุงรักษาน้อย

ข้อมูลจำเพาะ

• ดีไซน์ฝาเดียวเพื่อความยืดหยุ่น: ปิดฝาเหล็กด้านนอกเพื่อกันฝุ่น และเปิดโล่งด้านในเพื่อรับน้ำมันหล่อลื่นจากระบบของเครื่องจักร
• ลดแรงต้านเชิงกล: การมีฝาด้านเดียวช่วยลดแรงเสียดทานทางอากาศ (Air Drag) ภายในตลับลูกปืนขณะหมุนรอบจัด
• การรับน้ำหนักแนวรุน (Axial Load): ร่องลึกของลูกปืนช่วยให้สามารถรับแรงผลักในแนวแกนได้ทั้งสองทิศทาง
• เหมาะกับระบบปิด: นิยมใช้ในคอมเพรสเซอร์ หรือชุดเกียร์ที่มีการไหลเวียนของน้ำมันหล่อลื่นอย่างต่อเนื่อง

Dimensions						Abutment and fillet dimensions				Calculation factors
d	d1 ≈	d2 ≈	D1 ≈	D2 ≈	r1,2 min.	da min.	da max.	Da max.	ra max.	kr	f0
mm						mm				–
15 cont.	20,5	–	–	28,2	0,3	17	20,4	30	0,3	0,025	14
	20,5	–	–	28,2	0,3	17	20,4	30	0,3	0,025	14
	21,7	–	–	30,5	0,6	19,2	–	30,8	0,6	0,025	13
	–	18,6	–	30,5	0,6	19,2	19,4	31,3	0,6	0,025	13
	–	18,6	–	30,5	0,6	19,2	19,4	30,8	0,6	0,025	13
	21,7	–	–	30,5	0,6	19,2	21,6	30,8	0,6	0,025	13
	21,7	–	–	30,4	0,6	19,2	21,6	30,8	0,6	0,025	13
	23,7	–	–	36,3	1	20,6	–	36,4	1	0,03	12
	–	20,6	–	36,3	1	20,6	21	36,4	1	0,03	12
	–	20,6	–	36,3	1	20,6	21	36,4	1	0,03	12
	23,7	–	–	36,3	1	20,6	23,6	36,4	1	0,03	12
	23,7	–	–	36,3	1	20,6	23,6	36,4	1	0,03	12
	–	42,1	–	49,3	0,3	42	42	50	0,3	0,015	15
17	19,8	–	–	24,2	0,3	18	18,6	24	0,3	0,015	14
	19,8	–	–	24,2	0,3	19	19,6	24	0,3	0,015	14
	19,8	–	–	24,2	0,3	19	19,6	24	0,3	0,015	14
	19,8	–	23,3		0,3	19	–	24	0,3	0,015	14
	–	19,4	–	27,7	0,3	19	19,3	28	0,3	0,02	15
	20,4	–	–	27,7	0,3	19	20,3	28	0,3	0,02	15
	20,4	–	–	27,7	0,3	19	20,3	28	0,3	0,02	15
	20,4	–	–	27,7	0,3	19	–	28	0,3	0,02	15
	23	–	–	31,2	0,3	19	22,6	33	0,3	0,02	14
	23	–	–	31,2	0,3	19	–	33	0,3	0,02	14
	23	–	–	31,2	0,3	19	–	33	0,3	0,025	14
	–	20,4	–	31,2	0,3	19	20,5	33	0,3	0,025	14
	–	20,4	–	31,2	0,3	19	20,5	33	0,3	0,025	14
	23	–	–	31,2	0,3	19	22,9	33	0,3	0,025	14
	23	–	–	31,2	0,3	19	22,9	33	0,3	0,025	14
	24,5	–	–	35	0,6	21,2	–	35,8	0,6	0,025	13
	–	21,7	–	35	0,6	21,2	22	35,8	0,6	0,025	13
	–	21,7	–	35	0,6	21,2	22	35,8	0,6	0,025	13
	24,5	–	–	35	0,6	21,2	24,4	35,8	0,6	0,025	13
	24,5	–	32,7	–	0,6	21,2	–	35,8	0,6	0,03	12
	–	21,5	–	35	0,6	21,2	24,4	35,8	0,6	0,025	13

ข้อมูลทางเทคนิค

• ระบบการหล่อลื่นแบบไฮบริด (Hybrid Lubrication Adaptive Design)
  โครงสร้างฝาปิดด้านเดียวช่วยปกป้องแบริ่งจากทิศทางภายนอกที่อาจมีฝุ่นละออง ในขณะที่ด้านเปิดหันเข้าสู่ระบบหล่อลื่นส่วนกลาง ช่วยให้ประหยัดต้นทุนและเพิ่มประสิทธิภาพการไหลเวียนของน้ำมัน
• การลดน้ำหนักและแรงบิดต้านทานหมุน (Weight Reduction & Minimized Drag)
  การตัดฝาปิดออกหนึ่งด้านช่วยลดน้ำหนักโดยรวมของตัวแบริ่งลงเล็กน้อย และเปิดช่องให้ความร้อนระบายออกทางอากาศได้เร็วกว่าระบบปิดสนิทสองด้าน
• การขึ้นรูปขอบร่องวงแหวนแบบล็อคฝา (Precision Shield Groove Machining)
  ร่องบนวงแหวนนอกที่ใช้ล็อคฝา Z ถูกกัดกลึงด้วยความแม่นยำสูง เพื่อให้ฝาปิดยึดแน่นสนิท ไม่หลุดออกแม้เจอแรงสั่นสะเทือน (Vibration) ความถี่สูงจากเครื่องจักร

เอกสารข้อมูล

ตลับลูกปืน SKF 6302-Z Data Sheet
