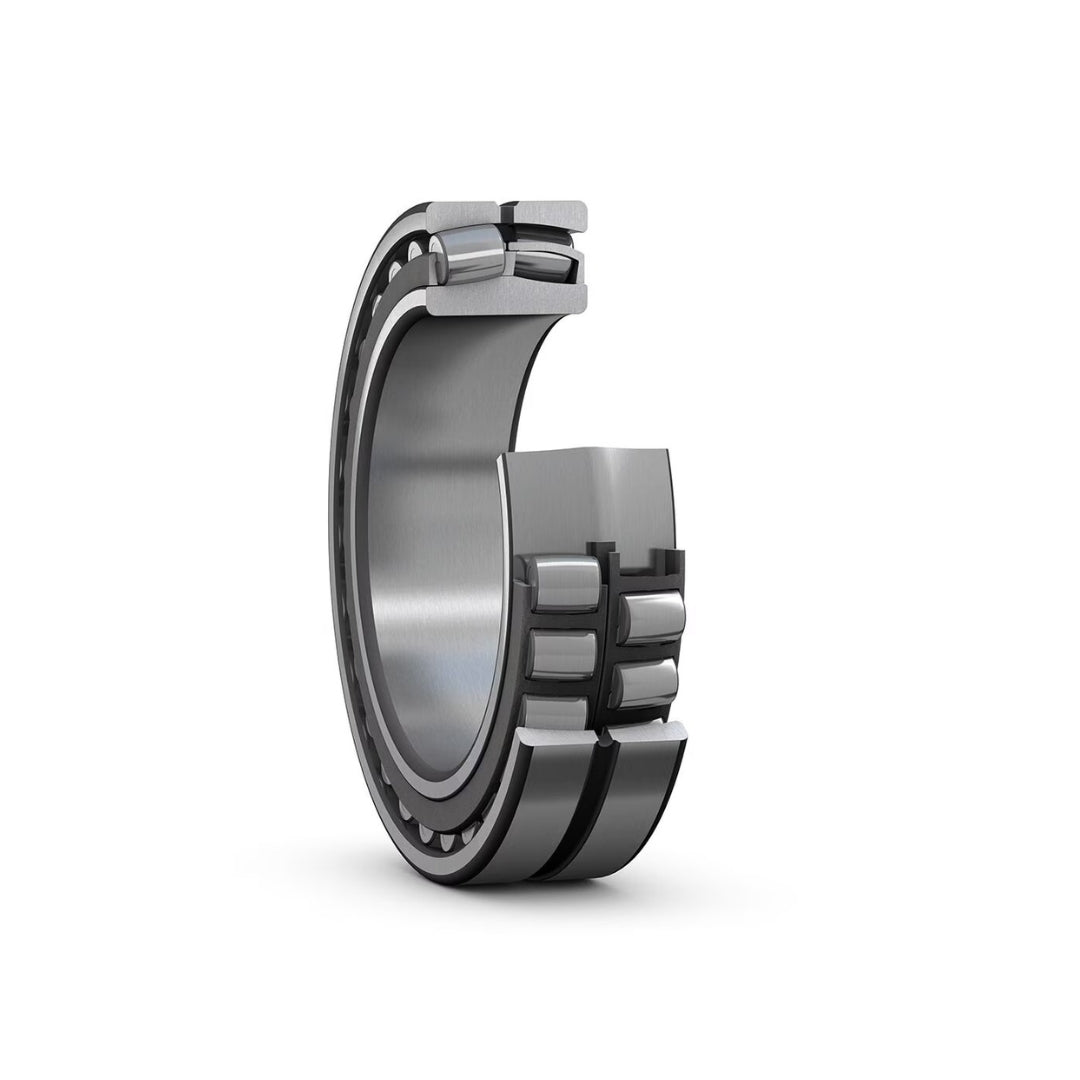

ตลับลูกปืน SKF 22234 CCK/C3W33

ตลับลูกปืน SKF 22234 CCK/C3W33: ถอดรหัสการทำงานในอุตสาหกรรมหนัก รุ่นนี้ผสานรูเพลาเรียวเพื่อความยืดหยุ่นในการประกอบเข้ากับระยะห่าง C3 เพื่อป้องกันความร้อนสะสม ระบบเม็ดลูกปืนโค้งส่ายช่วยจัดการการเยื้องศูนย์ได้อย่างไร้ที่ติ

คุณสมบัติ

• ปรับตั้งตัวเองได้ (Self-aligning)
• รองรับการเยื้องศูนย์ (Accommodate misalignment)
• รองรับน้ำหนักได้สูง (High load carrying capacity)
• แรงเสียดทานต่ำและอายุการใช้งานยาวนาน (Low friction and long service life)
• ทนทานต่อการสึกหรอมากขึ้น (Increased wear resistance)

ข้อมูลจำเพาะ

• นวัตกรรมรูเตเปอร์ (K) ล็อคแน่น: ช่วยปรับตั้งระยะหลวมหรือแน่นบนเพลาผ่านปลอกสวมได้อย่างแม่นยำ ลดปัญหาการคลายตัวระหว่างการสั่นสะเทือนรุนแรง
• การชดเชยการขยายตัวด้วยระยะ C3: เหมาะสำหรับมอเตอร์ใหญ่หรือชุดเกียร์ทดรอบที่เผชิญความร้อนสะสมสูง เปิดพื้นที่ให้โลหะขยายตัวโดยไม่มีแรงต้าน
• โครงสร้างรัง CC ไหลลื่น: ออกแบบรังประคองให้อัตราการไหลของจารบีราบรื่น ลดปัญหาความร้อนเฉพาะจุด (Hot spots) และยืดอายุการทำงาน

Dimensions
d	170 mm	Bore diameter
tΔdmp	0 - 0.04 mm	Deviation limits of mid-range bore diameter
tΔSL	0 - 0.04 mm	Deviation limits of tapered slope
D	310 mm	Outside diameter
tΔDmp	-0.035 - 0 mm	Deviation limits of mid-range outside diameter
B	86 mm	Width
tΔBs	-0.08 - 0 mm	Deviation limits of ring width
d2	≈ 203 mm	Shoulder diameter of inner ring
D1	≈ 267 mm	Shoulder/recess diameter of outer ring
b	16.7 mm	Width of lubrication groove
K	9 mm	Diameter of lubrication hole
r1,2	min. 4 mm	Chamfer dimension
	Normal	ISO tolerance class for dimensions

ข้อมูลทางเทคนิค

• การออกแบบรูเตเปอร์รองรับปลอกสวม:สะดวกต่อการบำรุงรักษาและการถอดเปลี่ยนในพื้นที่จำกัด
• ระยะห่างภายใน C3 รองรับอุณหภูมิสูง:มั่นใจได้ว่าตลับลูกปืนจะไม่เสียหายจากความร้อนที่เพิ่มขึ้นระหว่างการใช้งานต่อเนื่อง
• ร่องหล่อลื่น W33 รอบวงแหวน:ช่วยเพิ่มประสิทธิภาพการกระจายจารบีให้ทั่วถึงทุกเม็ดลูกกลิ้ง
