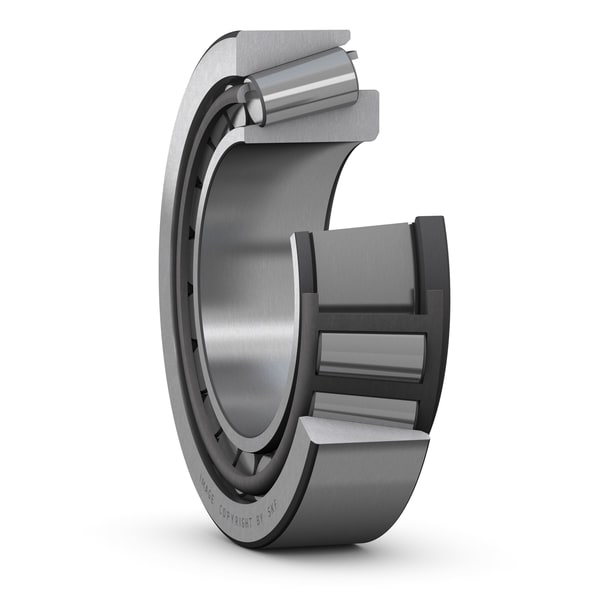

ตลับลูกปืนเม็ดเรียว SKF 32206

ตลับลูกปืนเม็ดเรียว SKF 32206 วิเคราะห์ศักยภาพการรับแรงคู่ขนานของตลับลูกปืนเม็ดเรียว (Tapered roller bearing) รหัส 32206 แบรนด์ SKF ชูหลักการออกแบบมุมหน้าสัมผัสที่สามารถรับแรงแนวรัศมีและแรงรุนรวมกันได้อย่างมีประสิทธิภาพ ศึกษาความได้เปรียบของการแยกส่วนถอดประกอบ (Separable design) ระหว่างวงแหวนในและนอก ช่วยให้กระบวนการติดตั้งและตั้งค่าพิกัดความเผื่อทำได้ง่ายและแม่นยำ ป้องกันการแตกหักและยืดอายุเพลาเกียร์อุตสาหกรรม

คุณสมบัติ

• รูปทรงบริเวณผิวสัมผัสและความละเอียดของพื้นผิวสัมผัสได้รับการออกแบบอย่างสมบูรณ์แบบที่สุด
• เหมาะสำหรับใช้รองรับแรงแนวรัศมีกับแนวแกนในขณะเดียวกัน
• ID 30mm x OD 62mm x Width 21.25 mm

ข้อมูลจำเพาะ

• การรับแรง: โครงสร้างเม็ดลูกปืนแบบเรียว (Tapered) ออกแบบมาเพื่อรองรับแรงในแนวรัศมี (Radial) และแรงในแนวแกน (Axial) ได้พร้อมกันอย่างสมดุล
• ความสามารถในการปรับตั้ง: ช่วยให้วิศวกรสามารถปรับค่าความตึง (Preload) ในระบบเพื่อเพิ่มความมั่นคงสูงสุดให้กับชุดเฟืองและเพลาหมุน
• การกระจายแรงกด: ผิวสัมผัสระหว่างรางวิ่งและเม็ดลูกปืนมีความโค้งมนที่คำนวณมาอย่างแม่นยำ เพื่อลดความเข้มข้นของแรงกด (Stress Concentration)
• มาตรฐานความทนทาน: แบรนด์ SKF ใช้วัสดุที่ผ่านกรรมวิธีทางความร้อนพิเศษ เพื่อให้แกนลูกปืนแข็งแกร่งแต่คงความเหนียวไว้ไม่ให้เกิดการแตกร้าวภายใต้ภาระโหลดสูง

ขนาดตลับลูกปืน
d	30 mm (Bore diameter)
D	62 mm (Outside diameter)
T	21.25 mm (Width, total)
B	20 mm (Width, inner ring)
C	17 mm (Width, outer ring)
Contact angle	14.036 °
สมรรถนะ
Basic dynamic load rating	61.8 kN
Basic static load rating	57 kN
Reference speed	9,000 r/min
Limiting speed	11,000 r/min
โลจิสติกส์
eClass code	23-05-09-10
UNSPSC code	31171516

ข้อมูลทางเทคนิค

• การรองรับโหลดแบบผสม (Combined Loads): โครงสร้างเม็ดลูกปืนรูปทรงกรวยช่วยให้รองรับได้ทั้งโหลดแนวรัศมี (Radial load) และโหลดแนวแกน (Axial load) ในทิศทางเดียวได้อย่างยอดเยี่ยม
• ความสามารถในการปรับตั้ง (Adjustability): สามารถปรับตั้งระยะห่าง (Clearance) ระหว่างการติดตั้งได้ เพื่อให้เหมาะสมกับความต้องการของงานเครื่องจักร ทำให้การหมุนมีความเที่ยงตรงสูง
• ความทนทานภายใต้โหลดสูง: ด้วยพื้นที่ผิวสัมผัสที่เป็นรูปเส้นตรงของเม็ดลูกปืน ทำให้สามารถกระจายแรงกดได้กว้าง ลดภาระต่อจุดสัมผัสเดียว ทำให้ยืดอายุการใช้งานในสภาวะการใช้งานหนัก
• ความเที่ยงตรงของมุมเอียง: ได้รับการคำนวณมาให้รองรับแรงบิดและแรงกระแทกจากแกนหมุนได้เป็นอย่างดี ป้องกันการเอียงตัวของเพลาขณะทำงาน

เอกสารข้อมูล

ตลับลูกปืนเม็ดเรียว SKF 32206 Data Sheet
