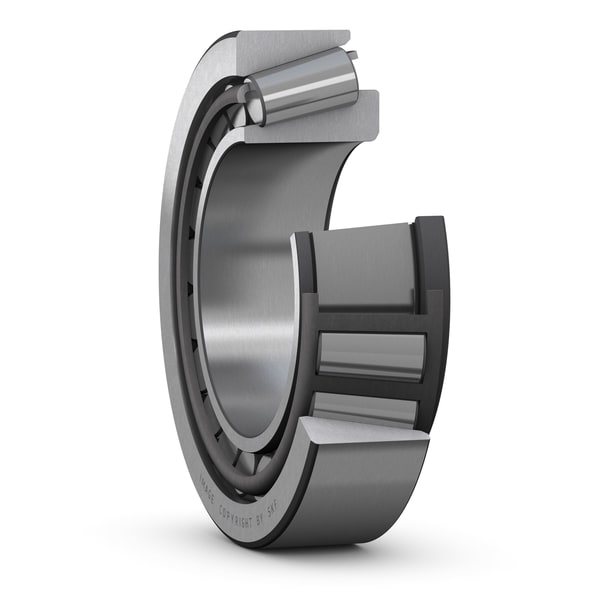

ตลับลูกปืนเม็ดเรียว SKF 30207 J2/Q

ตลับลูกปืนเม็ดเรียว SKF 30207 J2/Q วิเคราะห์ความแกร่งในการถ่ายเทแรงของตลับลูกปืนเม็ดเรียว 30207 J2/Q นวัตกรรมคุณภาพจาก SKF ชูเทคโนโลยีการเจียระไนผิวร่องทางเดินลูกปืนและรูปทรงหน้าสัมผัส (Optimized contact geometry) เพื่อกระจายความเค้นอย่างสมดุล ศึกษาข้อดีของรังเหล็กกล้าขึ้นรูปที่เสริมความแข็งแรงในการรับโหลดผสม ลดการสึกหรอเฉพาะจุด เพิ่มความทนทานให้กับชุดเกียร์ทดรอบและเพลาล้ออุตสาหกรรม

คุณสมบัติ

• รูปทรงบริเวณผิวสัมผัสและความละเอียดของพื้นผิวสัมผัสได้รับการออกแบบอย่างสมบูรณ์แบบที่สุด
• เหมาะสำหรับใช้รองรับแรงแนวรัศมีกับแนวแกนในขณะเดียวกัน
• ID 35 mm x OD 72 mm x Width 17 mm

ข้อมูลจำเพาะ

• ความทนทาน: รหัส J2 แสดงถึงกรงเหล็กปั๊มที่มีความแข็งแรงและมีความยืดหยุ่นภายใต้ภาระโหลดกระแทก
• วัสดุระดับพรีเมียม: รหัส Q หมายถึงการใช้วัสดุพิเศษที่มีความสะอาดสูง ช่วยยืดอายุการใช้งานเมื่อต้องเผชิญกับงานหนักหรือสภาวะการหล่อลื่นที่จำกัด
• รูปทรงเรขาคณิต: ออกแบบให้มีการกระจายแรงกดที่เหมาะสมระหว่างเม็ดลูกปืนกับรางวิ่ง ลดการสึกหรอแบบจุด (Pitting)
• การใช้งานเฉพาะทาง: เหมาะสำหรับระบบส่งกำลังรถยนต์และเกียร์อุตสาหกรรมที่ต้องการความคงทนและอายุการใช้งานที่ยาวนาน

สัญลักษณ์	ค่า (มิลลิเมตร)	คำอธิบาย
d	35 mm	เส้นผ่านศูนย์กลางรูใน (Bore diameter)
D	72 mm	เส้นผ่านศูนย์กลางภายนอก (Outside diameter)
T	18.25 mm	ความกว้างรวม (Total width)
d1	≈51.95 mm	เส้นผ่านศูนย์กลางบ่าของวงแหวนใน (Shoulder diameter of inner ring)
B	17 mm	ความกว้างของวงแหวนใน (Width of inner ring)
C	15 mm	ความกว้างของวงแหวนนอก (Width of outer ring)
r1,2	min.1.5 mm	ขนาดลบมุมของวงแหวนใน (Chamfer dimension of inner ring)
r3,4	min.1.5 mm	ขนาดลบมุมของวงแหวนนอก (Chamfer dimension of outer ring)
a	14.95 mm	ระยะจากหน้าด้านข้างถึงจุดรับแรง (Distance side face to pressure point)

สัญลักษณ์	ค่า (มิลลิเมตร)	คำอธิบาย
da	max.44 mm	เส้นผ่านศูนย์กลางบ่าเพลา (Diameter of shaft abutment)
db	min.43.5 mm	เส้นผ่านศูนย์กลางบ่าเพลา (Diameter of shaft abutment)
Da	min.62 mm	เส้นผ่านศูนย์กลางบ่าตัวเสื้อ (Diameter of housing abutment)
Da	max.64.5 mm	เส้นผ่านศูนย์กลางบ่าตัวเสื้อ (Diameter of housing abutment)
Db	min.67 mm	เส้นผ่านศูนย์กลางบ่าตัวเสื้อ (Diameter of housing abutment)
Ca	min.3 mm	ความกว้างขั้นต่ำของพื้นที่ที่ต้องการในตัวเสื้อด้านหน้าใหญ่ (Minimum width of space required in housing on large side face)
Cb	min.3 mm	ความกว้างขั้นต่ำของพื้นที่ที่ต้องการในตัวเสื้อด้านหน้าเล็ก (Minimum width of space required in housing on small side face)
ra	max.1.5 mm	รัศมีส่วนโค้งเพลา (Radius of shaft fillet)
rb	max.1.5 mm	รัศมีส่วนโค้งตัวเสื้อ (Radius of housing fillet)

ข้อมูลทางเทคนิค

• มาตรฐานคุณภาพ Q: เป็นรหัสเฉพาะของ SKF ที่บ่งบอกถึงวัสดุและกระบวนการผลิตที่มีความทนทานต่อความล้าสูงกว่าตลับลูกปืนเม็ดเรียวทั่วไป
• รูปทรงเรขาคณิต J2: ออกแบบรังประคองให้มีความสามารถในการจัดเรียงตัวของเม็ดลูกปืนที่ดีขึ้น เพื่อลดการสึกหรอภายใต้การทำงานหนัก
• การรองรับแรงกระแทก: โครงสร้างเม็ดเรียวช่วยรับแรงสะท้อนจากแนวแกนได้อย่างมีประสิทธิภาพ ป้องกันความเสียหายจากแรงกระชากของเครื่องจักร
• ความสมดุลของความแม่นยำ: ให้ความมั่นคงในขณะหมุนสูง ทำให้เครื่องจักรทำงานได้เงียบและเสถียรแม้ในสภาพงานที่มีโหลดผันผวน

เอกสารข้อมูล

ตลับลูกปืนเม็ดเรียว SKF 30207 J2/Q Data Sheet
