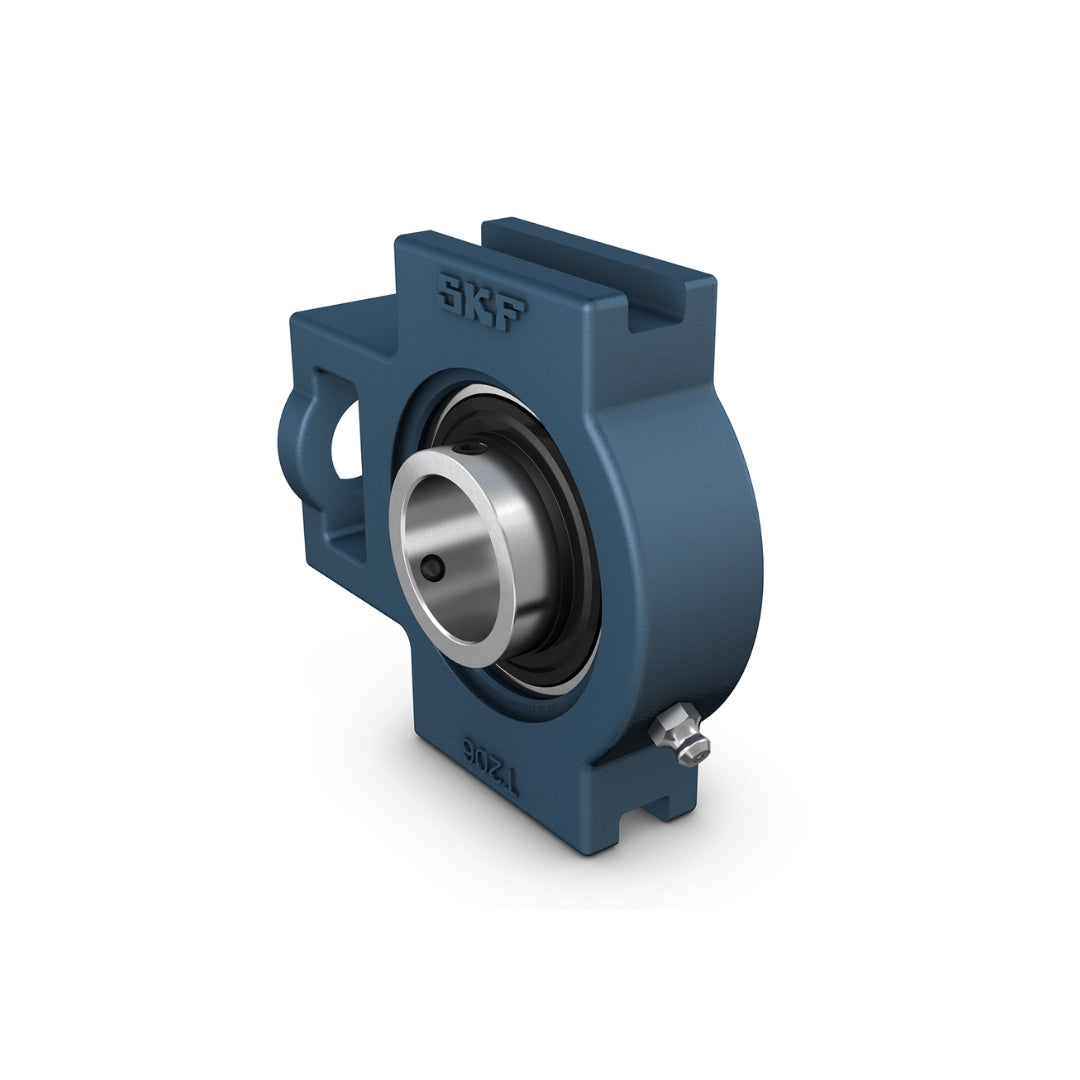

ชุดตุ๊กตาลูกปืน SKF TU 1.1/2 TF(UCT208-108)

ทำความรู้จักชุดตุ๊กตาลูกปืน SKF TU 1.1/2 TF (UCT208-108) ดีไซน์แท่นย้วยปรับตั้งความตึงสายพานได้ง่าย พร้อมตลับลูกปืนคุณภาพสูงจาก SKF ที่ช่วยให้การขับเคลื่อนราบรื่นและแม่นยำ

คุณสมบัติ

• เส้นผ่าศูนย์กลางภายใน 110 mm
• มีเฉพาะเสื้อชนิดปรับศูนย์ได้
• มีรูเติมจาระบีและร่องภายในรูเสื้อ
• จำนวน 1 ชิ้น

ข้อมูลจำเพาะ

• นวัตกรรมเสื้อตลับลูกปืนแบบมีปีกร่องเลื่อน (Take-up Unit): ออกแบบพิเศษให้ตัวเสื้อมีลักษณะเป็นทรงบล็อกพร้อมขอบรางสไลด์ สำหรับงานที่ต้องปรับตั้งความตึงของสายพานหรือโซ่ขับเคลื่อน
• กลไกการปรับระยะชัก (Adjustment Mechanism): ช่วยให้วิศวกรสามารถเลื่อนตำแหน่งตลับลูกปืนเดินหน้าหรือถอยหลังได้อย่างง่ายดาย เพื่อรักษาความตึงของสายพานให้อยู่ในระดับที่เหมาะสมตลอดเวลา
• ตลับลูกปืนด้านในรหัส UCT208-108 คุณภาพสูง: ผสานตลับลูกปืนเม็ดกลมร่องลึกซีรีส์ TF ที่มีซีลยางกันฝุ่นสองชั้นและระบบล็อกเพลาด้วยสกรูตัวหนอน มั่นใจได้ในประสิทธิภาพการหมุน
• ความแข็งแกร่งของตัวเสื้อเหล็กหล่อรูปทรงเอกลักษณ์: โครงเสื้อผ่านการหล่อขึ้นรูปด้วยความหนาแน่นสูง ทนทานต่อแรงดึงและแรงดึงกลับในแนวระนาบของการปรับตั้งระยะสายพานได้อย่างยอดเยี่ยม

Dimensions
d	1.5 in	Bore diameter
d1	≈ 2.0394 in	Shoulder diameter of inner ring
A	1.9291 in	Overall width
A1	0.689 in	Width of piloting groove
A2	1.2992 in	Width of flange in which piloting grooves are provided
A5	0.9449 in	Standout of end cover
B	1.937 in	Width of inner ring
B4	0.315 in	Distance from locking device side face to thread centre
H	4.5276 in	Overall height
H1	3.9764 in	Distance between bottoms of piloting grooves
H2	3.2677 in	Height of attachment end
L	5.7087 in	Overall length
L1	3.4646 in	Distance from attachment end face to centre line of spherical seat diameter
L2	0.5906 in	Length attachment end
L3	3.2677 in	Length of piloting groove
N	1.1417 in	Diameter of attachment bolt hole
N1	0.748 in	Length of attachment slot
N2	1.9685 in	Height of attachment slot
s1	1.189 in	Distance from locking device side face to raceway centre
THREADED HOLE
RG	1/4-28 UNF	Housing thread for the grease fitting
R1	0.1575 in	Axial position of the housing thread
Rα	30 °	Angular position of the housing thread
GREASE FITTING
DN	0.2559 in	Diameter of head sphere of grease fitting
SWN	0.2756 in	Hexagonal key size for the grease fitting
GN	1/4-28 SAE-LT	Thread of grease fitting
Calculation data
Basic dynamic load rating	C	6 902 lbf
Basic static load rating	C0	4 271 lbf
Fatigue load limit	Pu	180 lbf
Limiting speed		4 800 r/min
Limiting speed		4 800 r/min
		Limiting speed with shaft tolerance h6
Mounting information
Set screw	G2	5/16-24 UNF
Hexagonal key size for set screw		0.1563 in
Recommended tightening torque for set screw		57.5 lbf·in

ข้อมูลทางเทคนิค

• ชุดตลับลูกปืนพร้อมเสื้อปรับตั้งระยะ (Take-up Unit): ออกแบบให้ตัวเสื้อสามารถเลื่อนปรับระยะความตึงของสายพานหรือโซ่ขับเคลื่อนได้อย่างแม่นยำ
• ขนาดรูเพลานิ้วมาตรฐาน (1.5 นิ้ว): เหมาะสำหรับเครื่องจักรกลการเกษตรและระบบสายพานลำเลียงในอุตสาหกรรมทั่วไป
• กลไกป้องกันฝุ่นละอองแบบสมบูรณ์: ติดตั้งตลับลูกปืนตระกูล Y พร้อมซีลยางกันฝุ่นประสิทธิภาพสูง ปกป้องชิ้นส่วนภายในจากสภาพแวดล้อมที่มีฝุ่นหนาแน่น
