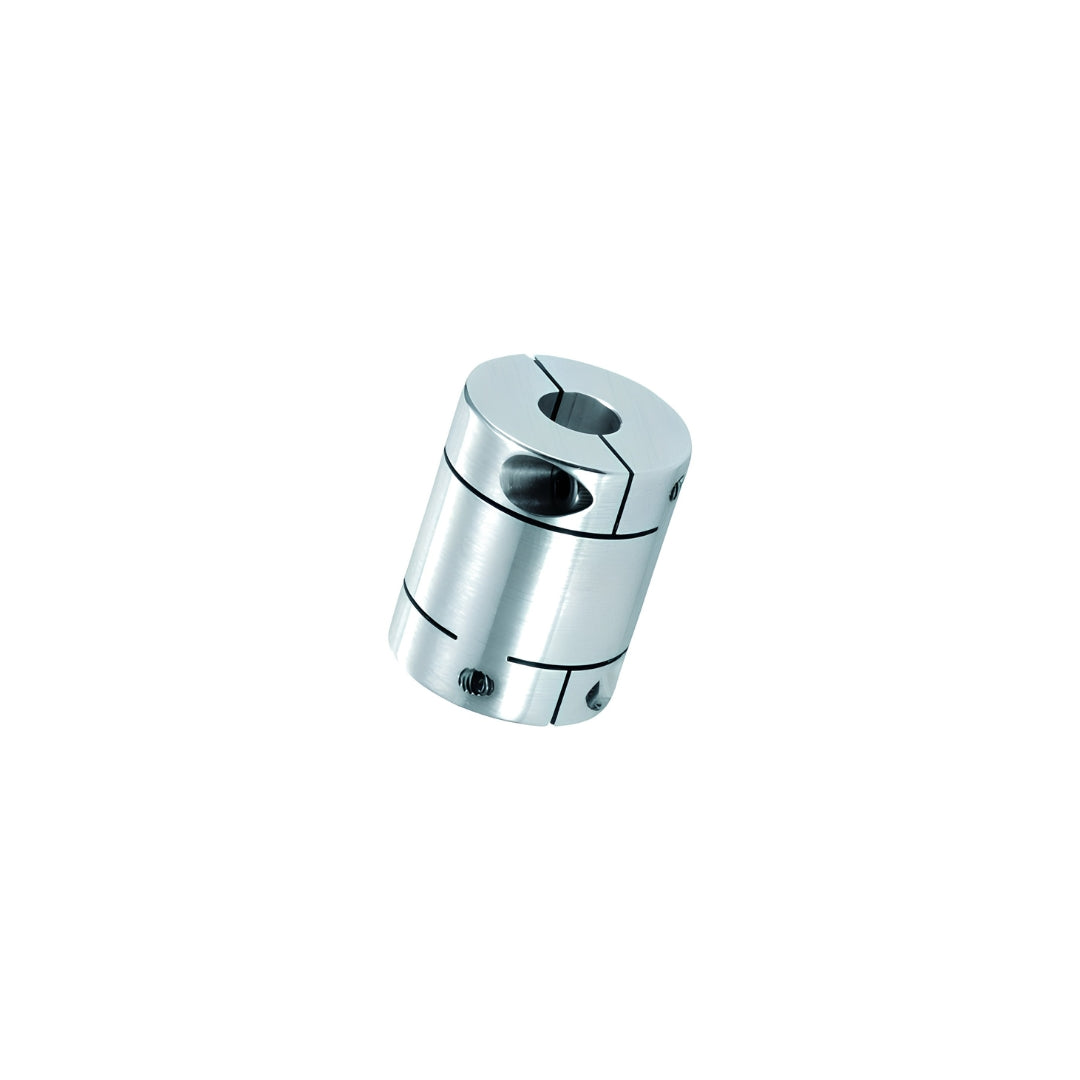

คัปปลิ้ง Couplings NBK code XRP-24C

คัปปลิ้งคงที่ความแม่นยำสูง (Rigid Couplings) ถูกออกแบบเพื่อการส่งกำลังที่เที่ยงตรงสูง โดยพัฒนาค่าความเป็นแกนร่วม (Coaxiality) ความแม่นยำของขนาดรูเพลา (Bore Diameter) และค่าการส่าย (Run-out) ให้มีประสิทธิภาพสูงสุด ใช้โครงสร้างยึดเพลาแบบแคลมป์ (Clamping Type) ที่คำนึงถึงสมดุลการหมุน ช่วยลดการเสียสมดุลขณะหมุนให้อยู่ในระดับต่ำมาก (Ultra-small Unbalance) เหมาะสำหรับงานความเร็วสูงและงานที่ต้องการความแม่นยำสูง อีกทั้งสินค้าทุกชิ้นยังมีใบรายงานผลการตรวจสอบ (Inspection Report) แนบก่อนจัดส่ง เพื่อรับประกันคุณภาพและมาตรฐานการผลิตทุกครั้ง

คุณสมบัติ

• คุณสมบัติด้านการตอบสนองน้ำหนักเบาและมีค่าโมเมนต์ความเฉื่อยต่ำมาก
• ช่วยให้ระบบตอบสนองรวดเร็ว (High Response)เหมาะสำหรับงานควบคุมความเร็วและตำแหน่งที่ต้องการความแม่นยำสูง
• วัสดุและการผลิตตัวเรือนหลักผลิตจาก Extra Super Duralumin (A7075)เป็นอลูมิเนียมอัลลอยด์กำลังสูง แข็งแรงและน้ำหนักเบา
• สกรูหัวจมผลิตจากเหล็กกล้า SCM435 ชุบผิวแบบ Ferrosoferric Oxide Film สีดำ เพื่อเพิ่มความทนทานและป้องกันการกัดกร่อน
• ประสิทธิภาพเด่นไม่มีระยะฟรี (Zero Backlash)
• รองรับแรงบิดสูง (High Torque)
• มีความแข็งเกร็งต่อการบิดสูง (High Torsional Stiffness)
• ถ่ายทอดกำลังได้แม่นยำและเสถียร
• มอเตอร์ที่รองรับเหมาะอย่างยิ่งสำหรับ Servo Motor และ Stepping Motor
• สามารถใช้งานร่วมกับมอเตอร์ทั่วไปได้
• การประยุกต์ใช้งานอุปกรณ์วัดความแม่นยำสูง (High Precision Measurement Device)
• แท่นเลื่อน XY ความแม่นยำสูง (High Precision XY Stage)
• ระบบ Encoder และงานควบคุมตำแหน่งละเอียด

ข้อมูลจำเพาะ

• ข้อมูลขนาดและมิติ (Dimensions) คัปปลิ้งซีรีส์ XRP-C มีขนาดตั้งแต่ Ø16 mm ถึง Ø39 mm
• โครงสร้างกะทัดรัด เหมาะสำหรับงานติดตั้งในพื้นที่จำกัด
• ใช้สกรูยึดตั้งแต่ M2 ถึง M4
• ค่าแรงบิดขันสกรูอยู่ในช่วง 0.5 – 2.5 N·m ตามขนาดรุ่น
• ความยาวรวมประมาณ 20 – 48 mm รองรับงานความเร็วสูงและงานแม่นยำ
• สมรรถนะการทำงาน (Performance) รองรับแรงบิดได้ตั้งแต่ 1 – 10 N·m
• รองรับความเร็วรอบสูงสุดได้ถึง 39,000 min⁻¹
• ค่าโมเมนต์ความเฉื่อยต่ำ ช่วยให้ตอบสนองรวดเร็วและลดภาระมอเตอร์
• น้ำหนักเบา ตั้งแต่ประมาณ 9 g ถึง 140 g
• ไม่จำเป็นต้องคำนวณปรับแก้แรงบิดเพิ่มเติมจากความผันผวนของโหลดภาระ
• ขนาดรูเพลามาตรฐาน (Standard Bore Diameter)XRP-16C 5-5 mm 5-6 mm 6-6 mm XRP-19C 6-6 mm 6-8 mm 8-8 mm XRP-24C 8-8 mm 8-10 mm 10-10 mm XRP-34C 10-10 mm 10-12 mm 12-12 mm XRP-39C 12-12 mm 12-14 mm 15-15 mm
• จุดเด่นการใช้งาน เหมาะสำหรับ Servo Motor และระบบควบคุมความแม่นยำสูง
• ให้การส่งกำลังแม่นยำ พร้อมการตอบสนองรวดเร็ว
• เหมาะกับงาน Encoder, เครื่องจักรอัตโนมัติ และระบบ Motion Control

Part Number	A	L	L₁	W	F	G	M	Screw Tightening Torque (N·m)
XRP-16C	16	10	5	20	2.6	5	M2	0.5
XRP-19C	19	13	6.5	26	3.5	6.25	M2.5	1
XRP-24C	24	15	7	30	3.75	7.75	M3	1.5
XRP-34C	34	20	8	40	4	12	M3	1.5
XRP-39C	39	24	10	48	5	14.5	M4	2.5

ข้อมูลทางเทคนิค

• เกณฑ์ความแม่นยำสูง (High Precision Specification) ค่าความเป็นแกนร่วม (Coaxiality) ของรูเพลาทั้งสองฝั่งไม่เกิน 3 μm
• รูเพลาผลิตตามค่าพิกัดความเผื่อมาตรฐาน H6ค่าการส่ายแนวรัศมีและการส่ายหน้าแปลนไม่เกิน 50 μm
• แนะนำให้ใช้งานร่วมกับเพลาค่าพิกัดความเผื่อ h6 เพื่อประสิทธิภาพสูงสุด
• การรับประกันคุณภาพตรวจสอบคุณภาพแบบ 100% (Total Inspection) ทุกชิ้นก่อนจัดส่ง
• ครอบคลุมการตรวจสอบ:ขนาดรูเพลา D1​ และ D2​ค่าความเป็นแกนร่วมค่าการส่ายแนวรัศมี ค่าการส่ายของหน้าแปลน
• ระยะสอดเพลา (Shaft Insertion Length)ระยะสอดเพลาควรไม่น้อยกว่าระยะ L1​
• ไม่ควรเกินความยาวรวม Lเพื่อความแม่นยำสูงสุด ควรสอดเพลาให้ลึกถึงระยะ L หากสามารถทำได้
• ข้อควรระวัง หากสอดเพลาน้อยกว่า L1​อาจทำให้ สูญเสียความเป็นแกนร่วม เกิดการสั่นสะเทือนขณะหมุน ลดประสิทธิภาพการจับยึดเพลา
• นิยามค่าพิกัดความเที่ยงตรง (JIS B 0021)Concentricity Tolerance เขตความคลาดเคลื่อนถูกควบคุมด้วยวงกลมเส้นผ่านศูนย์กลาง t จุดศูนย์กลางอ้างอิงร่วมกับ Datum A
• Coaxiality Tolerance เขตความคลาดเคลื่อนถูกควบคุมด้วยทรงกระบอกเส้นผ่านศูนย์กลาง tแนวแกนของทรงกระบอกร่วมแกนกับ Datum A
• ข้อควรระวังในการใช้งาน กรณีใช้งานกับเพลาแบบ D-cut ควรตรวจสอบตำแหน่งหน้าตัดก่อนขันล็อก บางรุ่นหัวสกรูอาจยื่นเกินเส้นผ่านศูนย์กลางตัวคัปปลิ้ง ควรระวังการชนกับชิ้นส่วนรอบข้างขณะหมุนใช้งาน
