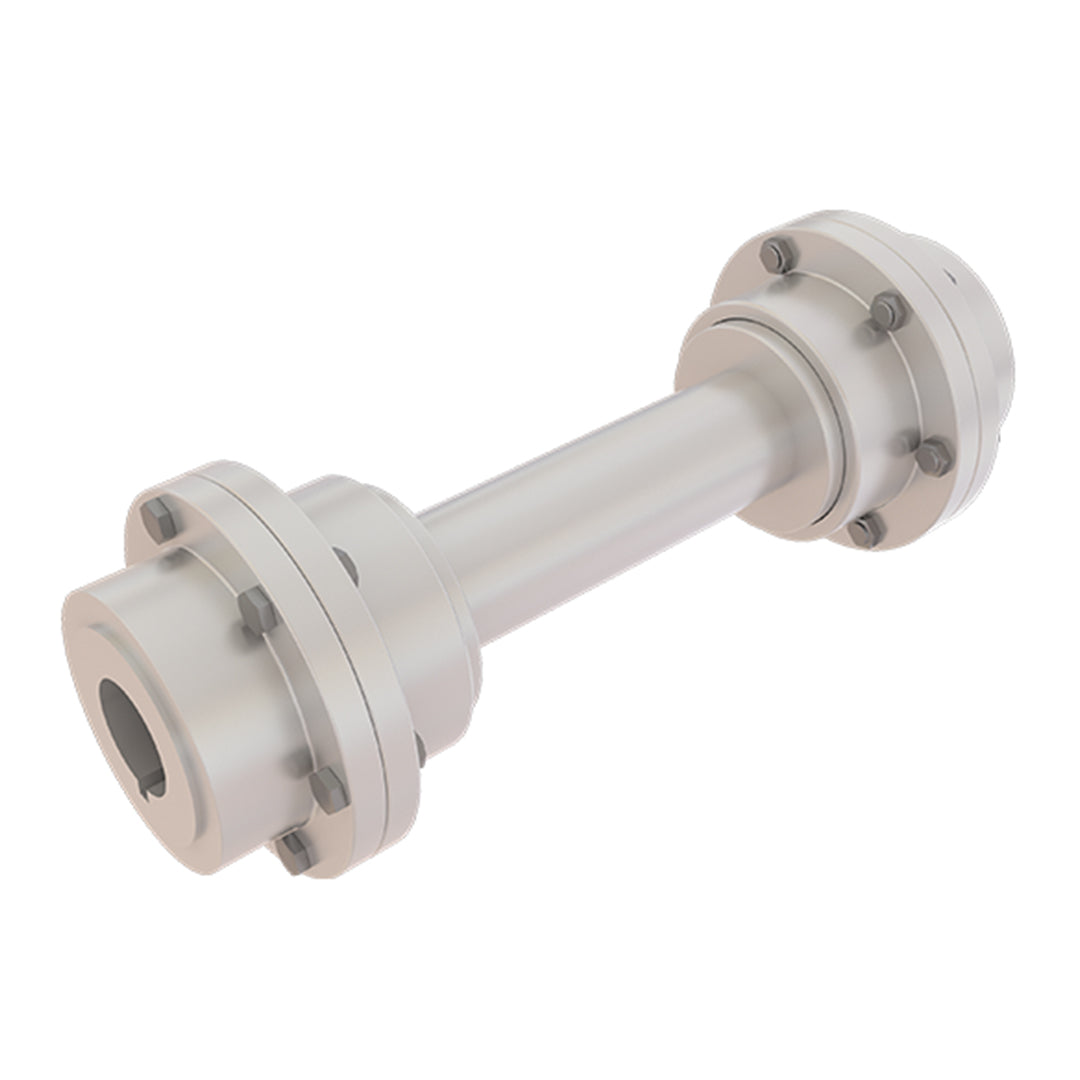

คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G52FS-1010
คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G52FS-1010
KCP
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
24,386.34 ฿
Regular price
Sale price
24,386.34 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด คัปปลิ้ง Coupling KCP เกียร์คัปปลิ้ง code G52FS-1010
KCP Gear Couplings เป็นอุปกรณ์เชิงกลที่ใช้เชื่อมต่อเพลาของเครื่องจักรสองเครื่อง โดยสามารถรองรับแรงในแนวแกนขนาดใหญ่และการเยื้องศูนย์ของเพลาเล็กน้อยได้ ซึ่งมีความแข็งแกร่งในแนวบิดและประกอบด้วยดุมเพลาสองอันที่มีฟันภายนอกเชื่อมต่อกับปลอกที่มีฟันภายใน โดยการหล่อลื่นที่เหมาะสมและสม่ำเสมอเป็นสิ่งสำคัญต่อการทำงาน และเนื่องจาก Commercial Gear Couplings มีความสามารถในการส่งผ่านแรงบิดที่เหนือกว่า จึงเหมาะสำหรับการใช้งานที่ความเร็วสูงและต้องการแรงบิดสูงแต่แรงเฉื่อยต่ำ ข้อต่อประเภทนี้มีลักษณะเป็นครึ่งหนึ่งที่ยืดหยุ่นได้และอีกครึ่งที่แข็งแกร่ง มักใช้ในแอปพลิเคชัน "เพลาลอย" ซึ่งสามารถปรับการเยื้องศูนย์เชิงมุมได้ แต่ไม่สามารถปรับการเคลื่อนที่ขนานของเพลาได้
คุณสมบัติ
คุณสมบัติ
- การส่งผ่านแรงบิดสูง มีความสามารถในการส่งผ่านแรงบิดได้สูงกว่าคัปปลิ้งประเภทอื่นที่มีขนาดทางกายภาพใกล้เคียงกัน ทำให้เหมาะสำหรับงานที่ต้องรับแรงบิดมาก เช่น ระบบขับเคลื่อนของกังหันลม, โรงไฟฟ้าพลังงานน้ำ, หรือระบบขับเคลื่อนในเหมืองแร่
- เหมาะสำหรับความเร็วรอบสูง: สามารถใช้งานในแอปพลิเคชันที่ต้องการความเร็วรอบสูงได้ดี ตั้งแต่รอบต่ำกว่า 100 ไปจนถึง 8000 รอบต่อนาที
- ความแข็งแกร่งในแนวบิด (Torsionally Rigid): มีคุณสมบัติแข็งเกร็งในแนวบิด ทำให้การส่งกำลังมีความแม่นยำและตอบสนองได้ดี
- รองรับการเยื้องศูนย์ (Misalignment): รองรับการเยื้องศูนย์เชิงมุม (Angular Misalignment): สามารถรองรับการเยื้องศูนย์เชิงมุมได้ดี โดยอาศัยการทำงานของฟันเฟืองที่มี Backlash สูง ไม่รองรับการเคลื่อนที่ขนานของเพลา (Parallel Displacement): โดยทั่วไปแล้ว Gear Couplings แบบที่กล่าวถึงในเอกสาร (one flexible geared half and one rigid half) จะไม่รองรับการเยื้องศูนย์แบบขนานของเพลา รองรับการเคลื่อนที่ในแนวแกน (Axial Movement / End Float): สามารถรองรับการเคลื่อนที่ในแนวแกนได้
- ความทนทานและอายุการใช้งานยาวนาน: สร้างจากวัสดุที่แข็งแรงทนทาน และหากมีการหล่อลื่นที่เหมาะสมและสม่ำเสมอ จะมีอายุการใช้งานที่ค่อนข้างยาวนาน
- การบำรุงรักษา: ต้องการการหล่อลื่นที่เหมาะสมและเพียงพออย่างสม่ำเสมอเพื่อการทำงานที่มีประสิทธิภาพ
- การใช้งานแบบ "เพลาลอย" (Floating Shaft Applications): เหมาะสำหรับงานที่เพลามีการเคลื่อนที่ในแนวแกนได้
- การออกแบบ: ประกอบด้วยดุมเพลาที่มีฟันภายนอกและปลอกที่มีฟันภายใน ซึ่งหมุนทำงานร่วมกัน
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
ขนาด
ขนาด
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Size | Max Bore (mm) |
Min Bore (mm) |
Cplg Weight (Kg) |
Lube Weight (Kg) |
Dimensions (Millimeters) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Flex (mm) |
Rigid (mm) |
G51 (Kg) |
G52 (Kg) |
A | BE Min | C | D | E | F | H | J | L | M | Q | GAP | ||||
| RFFR | FRRF | ||||||||||||||||||
| 1010 | 50 | 65 | 13 | 4.08 | 4.54 | 0.0227 | 115.9 | 133 | 92 | 42.9 | 68.6 | 2.5 | 83.8 | 14.0 | 38.9 | 39.6 | 48 | 42.2 | 4 |
| 1015 | 65 | 80 | 20 | 8.16 | 9.07 | 0.0408 | 152.4 | 159 | 105 | 49.3 | 86.4 | 2.5 | 105.2 | 19.0 | 47.8 | 46.2 | 56 | 48.8 | 4 |
| 1020 | 78 | 98 | 26 | 13.6 | 15.9 | 0.0680 | 177.8 | 197 | 129 | 62.0 | 105.2 | 2.5 | 126.5 | 19.0 | 59.4 | 58.4 | 69 | 61.0 | 4 |
| 1025 | 98 | 118 | 32 | 24.9 | 27.2 | 0.1180 | 212.7 | 241 | 162 | 77.0 | 130.6 | 2.5 | 154.9 | 21.8 | 71.6 | 73.7 | 81 | 76.2 | 5 |
| 1030 | 111 | 140 | 39 | 38.6 | 43.1 | 0.1810 | 239.7 | 279 | 189 | 91.2 | 152.4 | 2.5 | 180.3 | 21.8 | 83.8 | 87.9 | 94 | 90.4 | 5 |
| 1035 | 134 | 163 | 51 | 61.2 | 68.0 | 0.2720 | 279.4 | 324 | 219 | 106.4 | 177.8 | 2.5 | 211.3 | 28.4 | 97.5 | 102.1 | 107 | 104.6 | 6 |
| 1040 | 160 | 196 | 64 | 90.7 | 99.8 | 0.4670 | 317.5 | 419 | 248 | 120.6 | 209.6 | 4.1 | 245.4 | 28.4 | 111.3 | 115.3 | 122 | 119.4 | 7 |
| 1045 | 183 | 216 | 77 | 129.3 | 136.0 | 0.5570 | 346.1 | 508 | 281 | 134.9 | 235.0 | 4.1 | 274.1 | 28.4 | 122.9 | 130.8 | 135 | 134.6 | 8 |
| 1050 | 200 | 235 | 89 | 181.4 | 195.0 | 0.9070 | 388.9 | 533 | 316 | 153.2 | 254.0 | 5.1 | 305.8 | 38.1 | 140.7 | 147.3 | 152 | 152.4 | 9 |
| 1055 | 220 | 266 | 102 | 251.7 | 263.0 | 1.1300 | 425.4 | 572 | 367 | 168.1 | 279.4 | 5.1 | 334.3 | 38.1 | 158.0 | 172.7 | 173 | 177.8 | 9 |
| 1060 | 244 | 290 | 115 | - | 324.0 | 1.7000 | 457.2 | 597 | 397 | 188.2 | 304.8 | 6.6 | 366.0 | 25.4 | 169.2 | 186.4 | 183 | 193.0 | 10 |
| 1070 | 289 | 340 | 127 | - | 508.0 | 2.2700 | 527.0 | 673 | 470 | 220.7 | 355.6 | 8.4 | 424.9 | 28.4 | 195.6 | 220.2 | 208 | 228.6 | 13 |
