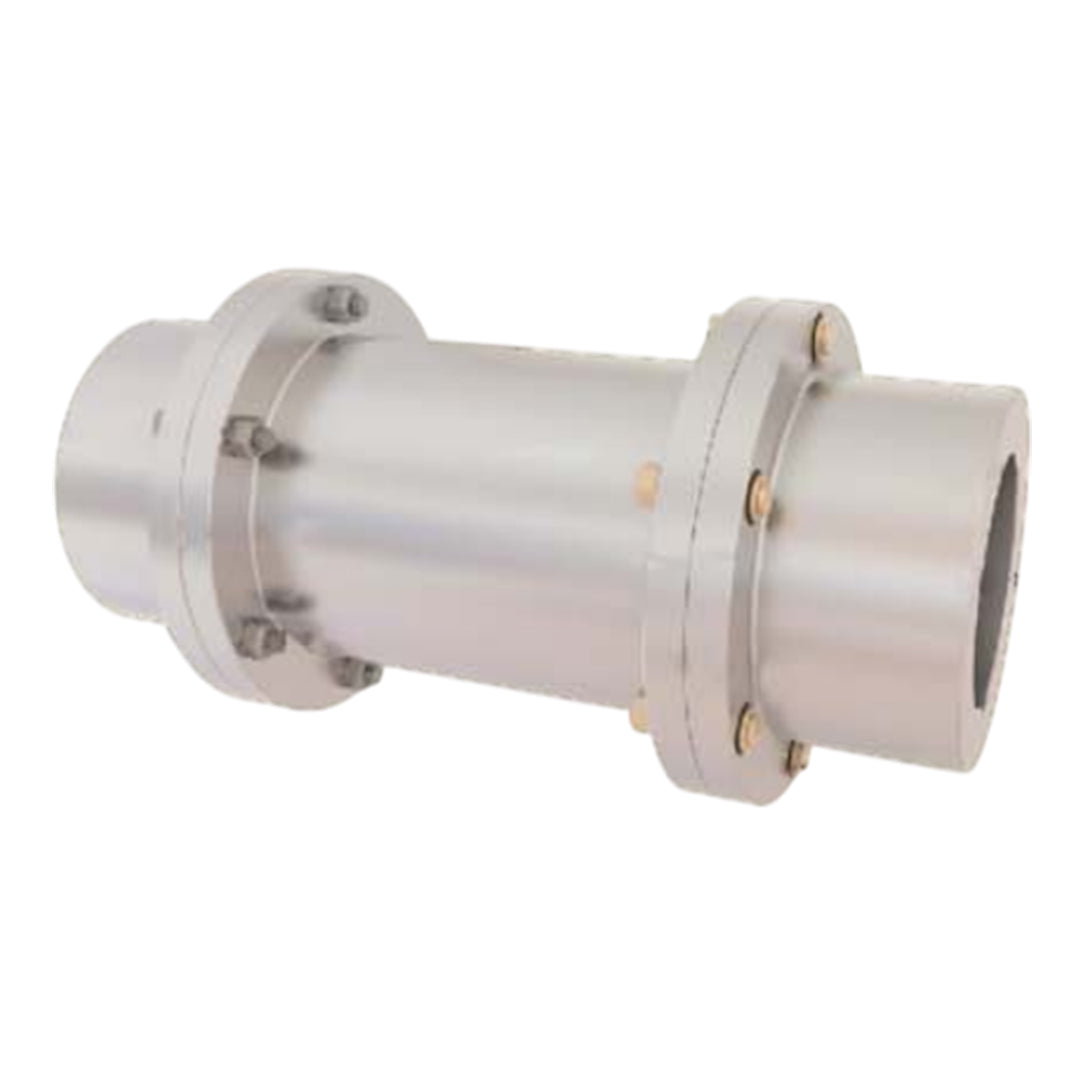

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFS-250

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFS-250

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

KCP

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
10,133.90 ฿
10,133.90 ฿
Sale Sold out

รายละเอียด คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFS-250

Flange Flexible Couplings ใช้สำหรับเชื่อมต่อเพลา โดยสามารถส่งกำลังได้อย่างราบรื่นและดูดซับแรงกระแทกและการสั่นสะเทือนได้ดี ข้อต่อเหล่านี้ไม่จำเป็นต้องหล่อลื่นและแทบจะไม่มีค่าใช้จ่ายในการบำรุงรักษา ทำให้ติดตั้ง ถอดประกอบ และประกอบใหม่ได้ง่ายและรวดเร็ว นอกจากนี้ยังสามารถทำงานได้อย่างปลอดภัยโดยไม่ต้องมีฝาครอบแข็งใดๆ

คุณสมบัติ

  • การส่งกำลังที่ราบรื่น (Smooth Power Transmission) ออกแบบมาเพื่อให้การส่งกำลังระหว่างเพลาเป็นไปอย่างราบรื่น ลดการกระตุกและการหยุดชะงัก
  • การดูดซับแรงกระแทกและการสั่นสะเทือน (Shock and Vibration Absorption) มีความสามารถในการดูดซับแรงกระแทกที่เกิดขึ้นในระบบ และลดการสั่นสะเทือนที่อาจส่งผลกระทบต่ออายุการใช้งานของเครื่องจักร
  • การชดเชยการเยื้องแนว (Misalignment Compensation) การเยื้องแนวในแนวรัศมี (Radial Misalignment) สามารถชดเชยการเยื้องแนวที่เพลาทั้งสองไม่ตรงกันในระนาบขนาน การเยื้องแนวเชิงมุม (Angular Misalignment) สามารถชดเชยการเยื้องแนวที่เพลาทั้งสองทำมุมกันเล็กน้อย การเคลื่อนที่ตามแนวแกน (Axial Misalignment/End Float) สามารถรองรับการเคลื่อนที่เข้า-ออกตามแนวแกนของเพลาได้ในระดับหนึ่ง
  • ไม่ต้องหล่อลื่น (No Lubrication Required) ข้อต่อแบบยืดหยุ่นหลายชนิด โดยเฉพาะอย่างยิ่งที่ใช้ยางหรือโพลียูรีเทนเป็นส่วนประกอบยืดหยุ่น ไม่จำเป็นต้องมีการหล่อลื่น ลดความยุ่งยากในการบำรุงรักษา
  • บำรุงรักษาน้อย (Virtually Maintenance-Free) ด้วยการออกแบบที่ไม่ซับซ้อนและการไม่ต้องการการหล่อลื่น ทำให้ข้อต่อประเภทนี้มีการบำรุงรักษาน้อยมาก ช่วยลดต้นทุนและเวลาในการซ่อมบำรุง
  • ติดตั้งและถอดประกอบง่าย (Easy and Quick Installation/Disassembly) รูปแบบที่เรียบง่ายและโครงสร้างแบบหน้าแปลนช่วยให้การติดตั้งและถอดประกอบทำได้รวดเร็วและไม่ซับซ้อน
  • ต้นทุนต่ำในการประกอบและถอดประกอบ (Low Cost to Assemble and Disassemble) เนื่องจากความง่ายในการติดตั้ง ทำให้ลดค่าใช้จ่ายในการติดตั้งและบำรุงรักษา
  • ความปลอดภัยในการทำงานโดยไม่มีฝาครอบแข็ง (Safe Operation Without Hard Covers) ข้อต่อประเภทนี้มักถูกออกแบบมาให้ปลอดภัยในการทำงานแม้ไม่มีฝาครอบป้องกันภายนอก เนื่องจากไม่มีส่วนที่ยื่นออกมาหรือเคลื่อนที่ที่อาจก่อให้เกิดอันตรายได้ง่าย (แต่การปฏิบัติตามมาตรฐานความปลอดภัยทั่วไปยังคงสำคัญ)
  • อายุการใช้งานยาวนาน (Long Service Life) ด้วยความสามารถในการดูดซับแรงกระแทกและลดการสั่นสะเทือน รวมถึงการบำรุงรักษาน้อย ทำให้มีอายุการใช้งานที่ยาวนาน

ข้อมูลจำเพาะ

  • ช่วงแรงบิด (Torque Range) มีให้เลือกหลากหลายตั้งแต่ไม่กี่สิบ N·m ไปจนถึงหลายพัน N·m ขึ้นอยู่กับขนาดและวัสดุของส่วนประกอบยืดหยุ่น
  • ช่วงเส้นผ่านศูนย์กลางเพลา (Shaft Diameter Range) รองรับเพลาได้หลากหลายขนาด ตั้งแต่ขนาดเล็กไม่กี่มิลลิเมตรไปจนถึงเพลาขนาดใหญ่หลายสิบหรือร้อยมิลลิเมตร
  • วัสดุ (Materials) ดุมและหน้าแปลน (Hubs and Flanges) มักทำจากเหล็กหล่อ (Cast Iron), เหล็กกล้า (Steel), หรืออลูมิเนียม (Aluminum) องค์ประกอบยืดหยุ่น (Flexible Element/Elastomer) มักทำจากยาง (Rubber), โพลียูรีเทน (Polyurethane) หรือวัสดุสังเคราะห์อื่นๆ ที่มีความยืดหยุ่นและทนทานต่อการสึกหรอ
  • อุณหภูมิในการทำงาน (Operating Temperature) มีช่วงอุณหภูมิการทำงานที่เหมาะสม ซึ่งขึ้นอยู่กับชนิดของวัสดุที่ใช้ โดยเฉพาะองค์ประกอบยืดหยุ่น
  • มาตรฐาน (Standards) ผลิตตามมาตรฐานอุตสาหกรรมที่เกี่ยวข้อง เพื่อให้มั่นใจในคุณภาพและประสิทธิภาพ

ขนาด

belt

ข้อมูลทางเทคนิค

Size Torque Rating (Nm) Allow Speed RPM Bore Dia Dimensions (Millimeters) Bolt
Max Bore Min BE L1 T Rigid Flexible
D1 D2 N a1 x L N a1 x L
125 25 4,000 32 29 18 100 - - - 97 - - - 3 4 ø14 x 53 4 ø14 x 64
140 50 4,000 38 35 20 100 140 - - 97 137 - - 3 6 ø14 x 53 6 ø14 x 64
160 110 4,000 45 45 25 100 140 - - 97 137 - - 3 8 ø14 x 53 8 ø14 x 64
180 157 3,500 50 50 28 100 140 180 - 97 137 177 - 3 8 ø14 x 53 8 ø14 x 64
200 245 3,200 56 56 32 140 180 220 - 136 176 216 - 4 8 ø14 x 67 8 ø20 x 85
224 392 2,850 63 63 35 140 180 220 - 136 176 216 - 4 8 ø16 x 67 8 ø20 x 85
250 617 2,550 71 71 40 140 180 220 260 136 176 216 256 4 8 ø20 x 62 8 ø25 x 100
280 980 2,300 80 80 50 180 220 260 300 176 216 256 296 4 8 ø20 x 82 8 ø28 x 116
315 1,568 2,050 90 90 63 180 220 260 300 176 216 256 296 4 10 ø20 x 82 10 ø28 x 116

เอกสารข้อมูล

คัปปลิ้ง Coupling KCP คัปปลิ้งหน้าแปลน code KFS-250 Data sheet
