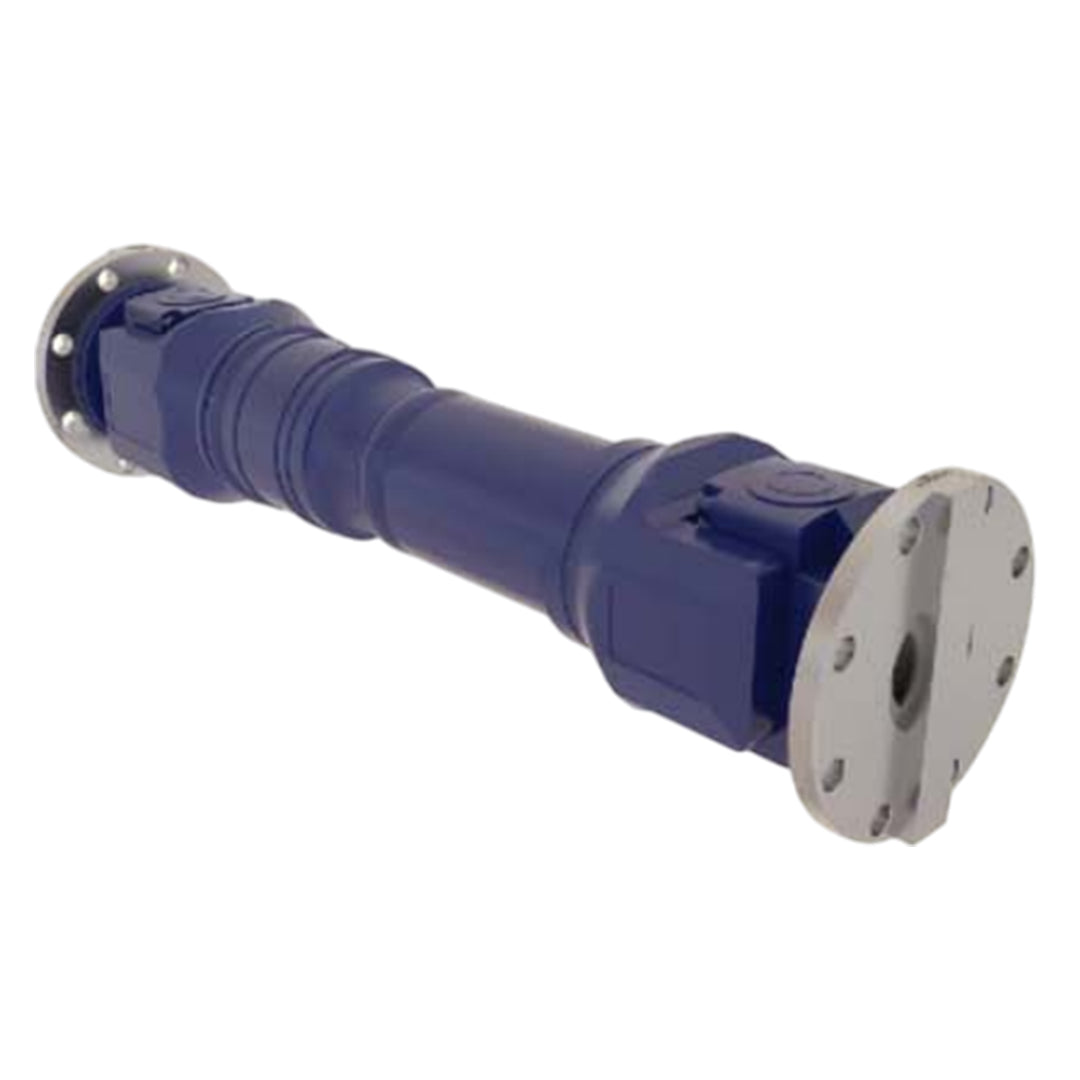

รายละเอียด คัปปลิ้ง Coupling KCP ข้อต่ออ่อน code KTKS-480

ข้อต่ออ่อนอเนกประสงค์ของ KCP เป็นหนึ่งในข้อต่ออ่อนที่เก่าแก่ที่สุด มีโครงสร้างพื้นฐานประกอบด้วยปลอกเพลาสองอันและกากบาทเชื่อมต่อ แต่ข้อต่อสมัยใหม่มีความซับซ้อนมากขึ้นเพื่อรองรับการใช้งานในอุตสาหกรรมที่ต้องการแรงบิดสูง โดยมีคุณสมบัติเด่นคือสามารถทำงานได้ที่มุมเยื้องศูนย์สูง และมีการออกแบบตลับลูกปืนกับซีลที่ทนทานต่อการสูญเสียสารหล่อลื่นและการปนเปื้อน เหมาะสำหรับสภาพแวดล้อมที่รุนแรง แม้ว่าจะสามารถใช้เป็นข้อต่อเดี่ยวเพื่อรองรับการเยื้องศูนย์เชิงมุมได้ แต่โดยส่วนใหญ่แล้วการใช้งานจริงมักต้องใช้ข้อต่อแบบคู่เพื่อรองรับทั้งการเยื้องศูนย์แบบออฟเซ็ตและเชิงมุม รวมถึงช่วยแก้ไขความเร็วเชิงมุมที่ไม่สม่ำเสมอ

คุณสมบัติ

  • การส่งกำลังและการหมุนที่มีประสิทธิภาพ: สามารถถ่ายทอดแรงบิดและการหมุนจากเพลาหนึ่งไปยังอีกเพลาหนึ่งได้อย่างราบรื่น แม้ว่าแกนหมุนจะไม่ตรงกันหรือมีมุมที่แตกต่างกัน
  • ความสามารถในการรองรับการเยื้องศูนย์สูง: เป็นคุณสมบัติที่โดดเด่นที่สุด สามารถรองรับการเยื้องศูนย์ได้ทั้งแบบเชิงมุม (angular misalignment) และแบบออฟเซ็ต (offset misalignment) บางประเภทสามารถรับมุมได้สูงถึง 45 องศาต่อข้อต่อ
  • ความทนทานในสภาพแวดล้อมที่รุนแรง: การออกแบบตลับลูกปืนและซีลที่ต้านทานการสูญเสียสารหล่อลื่นและการปนเปื้อน ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีฝุ่น ความชื้น หรืออุณหภูมิสูง
  • ลดการสั่นสะเทือนและเสียงรบกวน: ช่วยลดการสั่นสะเทือนและเสียงที่เกิดขึ้นในระบบขับเคลื่อน
  • ความยืดหยุ่นในการใช้งาน: สามารถเชื่อมต่อเพลาหมุนที่มีมุมแตกต่างกันได้หลากหลาย ทำให้เหมาะกับการใช้งานในหลายอุตสาหกรรม เช่น ยานยนต์ เครื่องจักรกลหนัก หรือระบบลำเลียง
  • ความคงทนและอายุการใช้งานยาวนาน: ผลิตจากวัสดุที่แข็งแรง เช่น เหล็ก สามารถทนต่อการใช้งานหนักและการสึกหรอ ทำให้มีอายุการใช้งานที่ยาวนาน
  • การบำรุงรักษาง่าย: การดูแลรักษาและการเปลี่ยนอะไหล่ทำได้ง่ายและสะดวก

ข้อมูลจำเพาะ

  • Single Joint (ข้อต่อเดี่ยว): รองรับเฉพาะการเยื้องศูนย์เชิงมุมเท่านั้น
  • Double Joint (ข้อต่อคู่): รองรับทั้งการเยื้องศูนย์แบบออฟเซ็ตและเชิงมุม รวมถึงช่วยแก้ไขความเร็วเชิงมุมที่ไม่สม่ำเสมอ
  • แบบกากบาท (Cross-type/Cardan Joint): เป็นแบบมาตรฐานที่พบได้ทั่วไป
  • แบบลูกปืนเข็ม (Needle Bearing Type): มีความทนทานสูง เหมาะสำหรับงานหนัก ไม่ต้องบำรุงรักษามากนัก
  • แบบสไลด์ (Slide Type): รองรับการเคลื่อนที่แบบเชิงเส้น
  • แบบยาง (Rubber Type): รองรับแรงกระแทกและแรงสั่นสะเทือน
  • แบบลูกกลิ้ง (Ball-type): มีลูกกลิ้งที่เชื่อมต่อกันแบบหมุนเพื่อรับมุม

ขนาด

belt

ข้อมูลทางเทคนิค

Size Din Torque Angle B° Dimensions (Millimeters) Length LZ Min Spline Stroke + Flange Bolt Size
TDW (Kgtm) TK (Kgtm) A B PCD ØC H7 F G M P R SP ØS ØK N Ød X Y od1 oD L1
200 - 1,850 2,405 10° 200 172 95 5 20 135 420 160 100 140.0 200 8 15.5 40 10.0 850 80 70 130 105 M5 x 16L
225 192.50 1,850 4,400 10° 215 198 105 5 20 135 475 175 100 152.0 225 8 17.5 32 9.0 965 85 90 160 135 M6 x 16L
250 192.55 2,600 3,380 10° 250 218 105 6 25 135 590 190 100 170.0 250 8 19.5 40 12.5 1,035 90 100 180 150 M8 x 17.5L
285 192.60 3,800 4,940 10° 285 245 125 7 27 150 610 210 130 200.0 285 8 20.0 40 15.0 1,180 120 110 200 165 M20 x 80L
315 192.65 5,500 7,150 10° 315 280 130 7 32 170 740 240 150 230.0 315 10 22.0 40 15.0 1,375 135 120 215 180 M22 x 90L
350 192.70 8,000 10,400 10° 350 310 155 8 35 185 760 260 170 245.0 350 10 22.0 50 16.0 1,485 150 130 240 195 M22 x 100L
390 192.75 11,000 14,300 10° 390 345 170 8 40 205 880 280 170 273.0 390 10 24.0 70 18.0 1,620 150 140 270 210 M24 x 110L
435 192.80 15,000 19,500 10° 435 385 190 10 42 235 930 330 209 318.0 435 10 27.0 80 20.0 1,795 170 150 300 225 M27 x 120L
480 192.85 20,000 26,000 10° 480 425 205 12 47 265 1,035 305 209 355.6 480 16 31.5 90 22.5 1,950 190 165 365 250 M30 x 130L
550 192.90 28,000 36,400 10° 550 492 250 12 50 290 1,110 350 240 406.4 550 16 31.5 100 22.5 2,120 210 220 430 330 M30 x 135L
