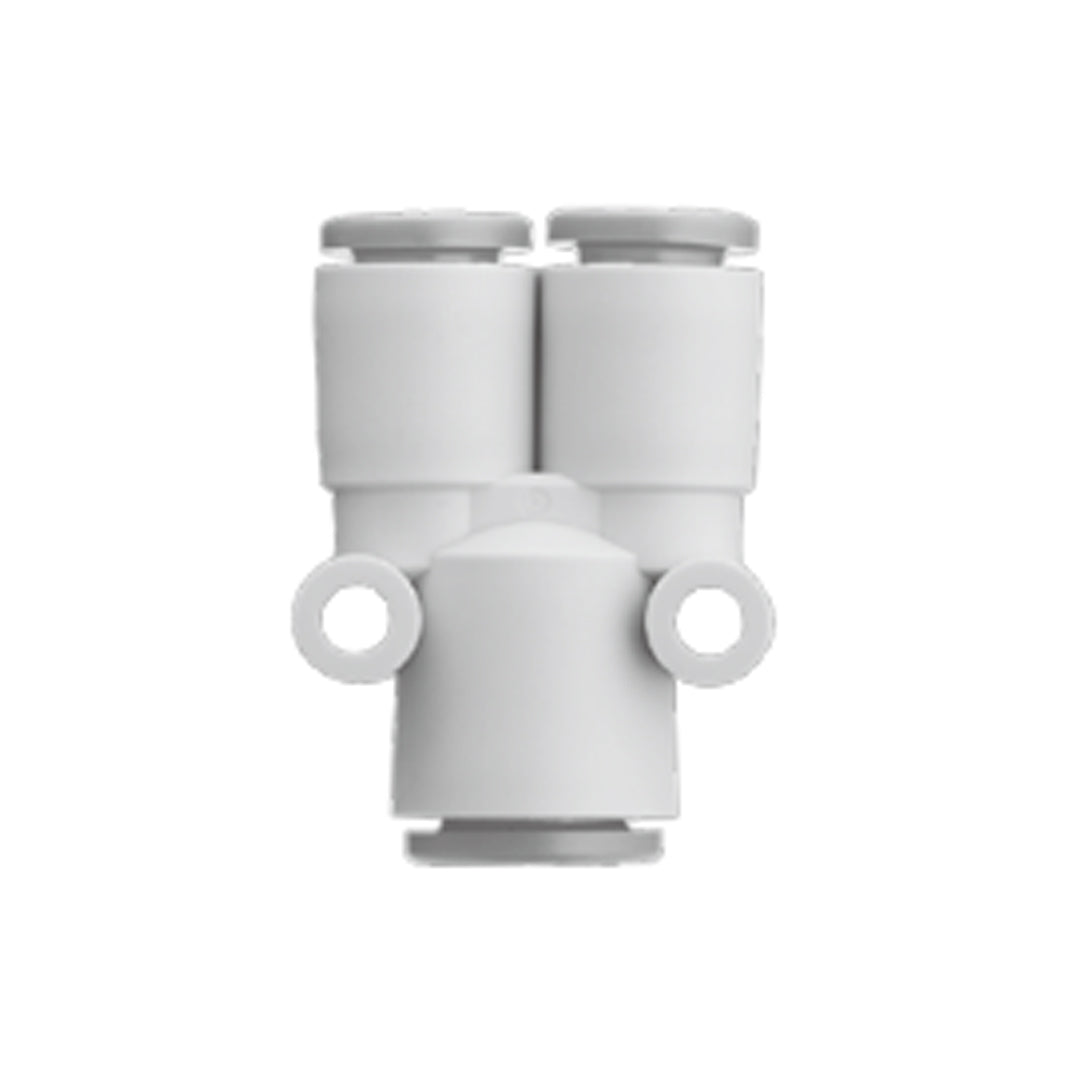

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2U11-13A

SMC Fittings One-touch Fittings KQ2 คือข้อต่อท่อแบบเร็วที่ออกแบบมาเพื่อให้การเชื่อมต่อและถอดสายลมเป็นเรื่องง่ายและรวดเร็ว ด้วยระบบล็อกแบบ One-touch เพียงแค่สอดท่อเข้าไปก็สามารถติดตั้งได้ทันทีโดยไม่ต้องใช้เครื่องมือพิเศษ ช่วยลดเวลาในการติดตั้งและบำรุงรักษา รองรับแรงดันลมและอุณหภูมิที่หลากหลาย มีความทนทานสูงต่อการรั่วซึมและการสึกหรอ เหมาะสำหรับงานนิวเมติกส์ในโรงงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูงในการเชื่อมต่อระบบลม

คุณสมบัติ

• สามารถใช้ในสุญญากาศได้ถึง –100 กิโลปาสกาล
• ชนิดของตัวเรือน: รวม 51 รุ่น
• วัสดุเกลียว/การเคลือบพื้นผิว (เคลือบหรือไม่เคลือบ): 2 ชนิด
• การเคลือบผิวที่เลือกได้: ทองเหลือง (ไม่ชุบ), ทองเหลืองชุบนิกเกิลแบบไร้ไฟฟ้า
• เส้นผ่านศูนย์กลางภายนอกของท่อที่ใช้ได้

ข้อมูลจำเพาะ

• ชนิดกลม ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 2, 3.2, 4, 6, 8, 10, 12, 16 มม.
• ชนิดกลม ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16'', 1/4'', 5/16'', 3/8'', 1/2''
• ชนิดวงรี ระบบเมตริก: เส้นผ่านศูนย์กลาง (O.D.) 3.2, 4, 6 มม.
• ชนิดวงรี ระบบนิ้ว: เส้นผ่านศูนย์กลาง (O.D.) 1/8'', 5/32'', 3/16''
• เกลียวเชื่อมต่อ ระบบเมตริก: M3, M5, M6
• เกลียวเชื่อมต่อ R, Rc: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ G: 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ NPT: 10-32UNF, 1/16, 1/8, 1/4, 3/8, 1/2
• เกลียวเชื่อมต่อ Uni (เกลียวสากล): 1/8, 1/4, 3/8, 1/2
• ซีลด้วยน้ำยา/ปะเก็น
• ซีลด้วยการประกบหน้าผิว (Face seal)
• ซีลด้วยปะเก็น (สำหรับเกลียว Uni)

Applicable tubing O.D. [inch]		Model	øD1	øD2	L1	L2	P	M1	M2	Q	Mounting hole			Effective area [mm2]		Min. port size	Weight [g]
(a)	(b)										øO	øN	Thickness	Nylon	Urethane
ø1/8	ø5/32	KQ2U01-03A	7.1	8.2	28.9	18	7.1	13.3	13.3	5.7	6	3.2	8.2	3.2	2.7	3.3	2.7
	ø1/4	KQ2U01-07A	7.1	11.1	30.3	18.5	7.1	13.3	13.3	7.2	6	3.2	11.1	3.2	2.7	3.3	3.3
ø5/32	ø3/16	KQ2U03-05A	8.2	9.1	29.6	18.8	8.2	13.3	13.3	6.2	6	3.2	9.1	4.2	4.2	4.1	3.2
	ø1/4	KQ2U03-07A	8.2	11.1	30.3	19	8.2	13.3	13.3	7.2	6	3.2	11.1	4.2	4.2	4.1	3.6
ø3/16	ø1/4	KQ2U05-07A	9.1	11.1	30.6	19.8	9.1	13.3	13.3	7.2	6	3.2	11.1	8.4	7	4.8	3.9
ø1/4	ø5/16	KQ2U07-09A	11.1	13.2	32.3	21.3	11.1	13.3	14.2	8.6	8	4	13.2	14.4	12.4	6.4	6
	ø3/8	KQ2U07-11A	11.1	15.4	34.4	21.7	11.1	13.3	15.6	9.8	8	4	15.4	14.4	12.4	6.4	7.2
ø5/16	ø3/8	KQ2U09-11A	13.2	15.4	35.3	23	13.2	14.2	15.6	9.9	8	4.2	15.4	26.3	18.3	8.1	8.5
	ø1/2	KQ2U09-13A	13.2	19.3	38.7	24.2	13.2	14.2	17	11.8	8	4.2	19.3	26.3	18.3	8.1	11.2
ø3/8	ø1/2	KQ2U11-13A	15.4	19.3	40.1	26.6	15.4	15.6	17	11.8	8	4.2	19.3	28.8	23.8	9.6	13.2

ข้อมูลทางเทคนิค

Fluid		Air, Water *1 *2
Operating pressure range *3		-100 kPa to 1 MPa
Proof pressure (at 23°C)		3 MPa
Ambient and fluid temperature		-5 to 60°C, Water: 0 to 40°C (No freezing)
Thread	Mounting section	ANSI/ASME1.20.1 (NPT thread) JIS B0208 (UNF thread)
	Nut section	JIS B0208 (UNF thread)
Seal on the threads		With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch Fittings code KQ2U11-13A Data sheet
