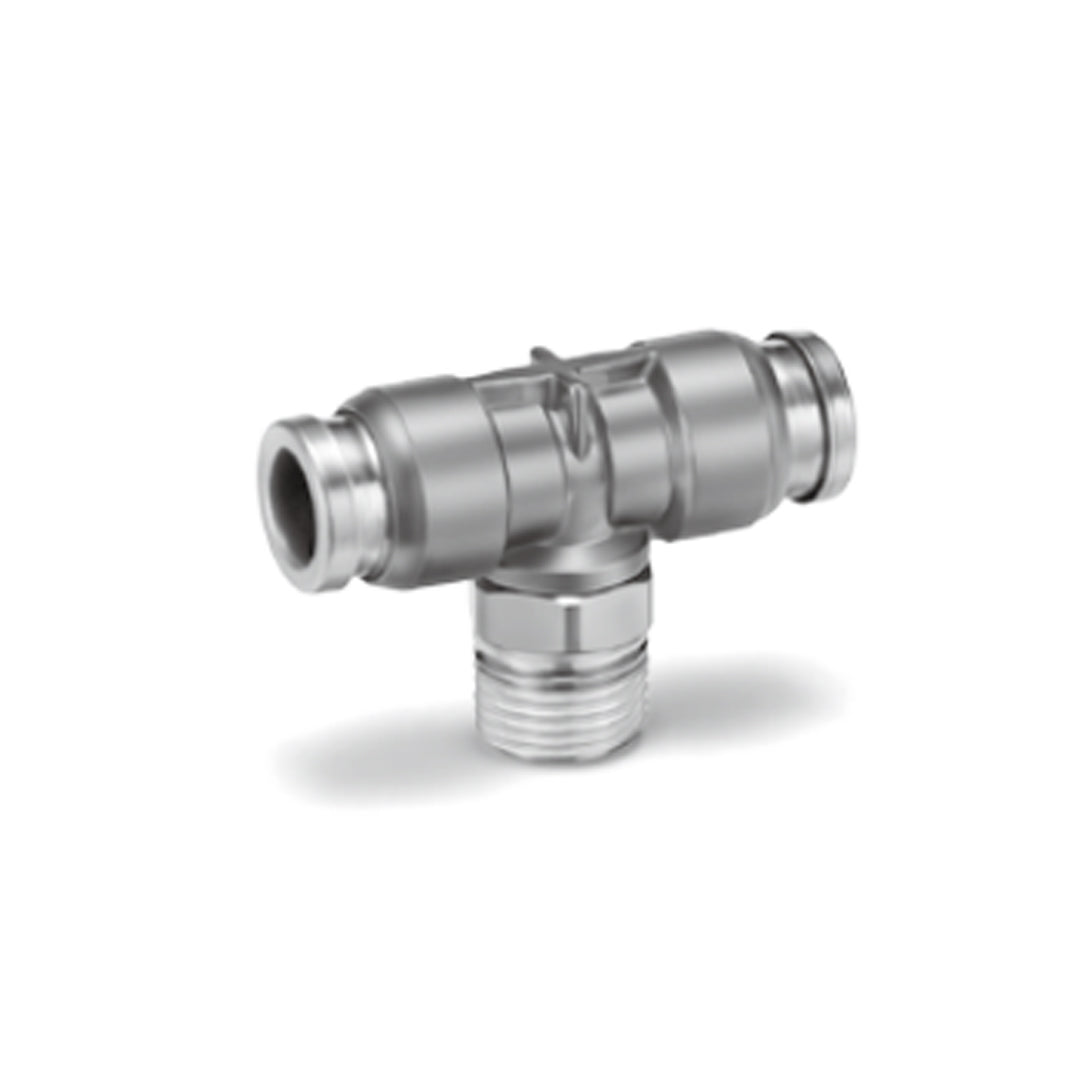

ข้อต่อลม Fittings SMC One-touch code KQB2T23-02S

SMC KQB2 Series Metal One-touch Fittings เป็นข้อต่อโลหะชนิด One-touch สำหรับระบบท่อลมและของไหลที่ต้องการความทนทานสูง ออกแบบให้มีขนาดกะทัดรัด น้ำหนักเบาลงกว่าเดิมถึง 30% และลดน้ำหนักได้ประมาณ 62% เมื่อเทียบกับรุ่นก่อนหน้า ตัวเรือนทำจากทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า (Electroless Nickel Plating) ปราศจากจาระบี (Grease-free) รองรับการใช้งานกับอุณหภูมิของของไหลตั้งแต่ -5 ถึง 150°C เหมาะสำหรับการติดตั้งในพื้นที่จำกัดและสภาพแวดล้อมที่ต้องการความสะอาดสูง

คุณสมบัติ

• ขนาดกะทัดรัดและน้ำหนักเบา (เบากว่ารุ่นเดิมถึง 62%)
• ชิ้นส่วนทองเหลืองเคลือบนิกเกิลแบบไม่ใช้ไฟฟ้า ป้องกันการกัดกร่อน
• ไม่ใช้จาระบี (Grease-free) เพื่อการใช้งานในระบบที่ต้องการความสะอาด
• รองรับอุณหภูมิของของไหลตั้งแต่ −5 ถึง 150°C
• ใช้ได้กับท่อหลากหลายชนิด เช่น FEP, PFA, Nylon, Soft Nylon, Polyurethane, Polyolefin
• เกลียวเชื่อมต่อหลากหลายรูปแบบ: M, R, Rc, UNF, NPT, G
• ผ่านมาตรฐาน RoHS compliant

ข้อมูลจำเพาะ

• ของไหลที่ใช้ได้ Air, N₂, Water (ไม่ควรใช้ DI Water)
• ช่วงแรงดันใช้งาน −100 kPa ถึง 1 MPa
• แรงดันทดสอบ 3.0 MPa
• อุณหภูมิแวดล้อมและของไหล −5 ถึง 150°C (ห้ามเกิดการแข็งตัว)
• การหล่อลื่น ไม่ใช้จาระบี (Grease-free)
• วัสดุหลัก สแตนเลส 304, สแตนเลส 316, ทองเหลือง C3604 เคลือบนิกเกิล, ซีล FKM
• ขนาดท่อที่รองรับ Ø3.2 – Ø16 มม. / Ø1/8" – Ø1/2"

Applicable tubing O.D. (mm)	Connection thread R, M	Model	H (Width across flat)	Note 1) øD	L		A *	M	Note 2) Effective area (mm²)	Weight (g)
					L1	L2
ø3.2	M5 x 0.8	KQB2T23-M5	8	8.3	13.1	14.8	16	12	3.2	8.2
	1/8	KQB2T23-01S	10		13.6	14.9			3.4	9.6
	1/4	KQB2T23-02S	14		13.6	18.7			3.4	18.4
ø4	M5 x 0.8	KQB2T04-M5	8	9.1	13.7	15.2	16.8	12.6	4.5	9.1
	1/8	KQB2T04-01S	10		14.4	15.3			6	10.6
	1/4	KQB2T04-02S	14		14.4	19.1				19.4
ø6	M5 x 0.8	KQB2T06-M5	8	11.4	14.7	16.3	19	13.6	4.5	12.1
	1/8	KQB2T06-01S	10		15.9	16.4			13.9	13.6
	1/4	KQB2T06-02S	14		15.9	20.2	21.2			22.5
	3/8	KQB2T06-03S	17		15.9	21.6				35
ø8	1/8	KQB2T08-01S	12	13.7	18.6	18.3	22	16.1	26.3	20
	1/4	KQB2T08-02S	14		19.1	21.5				26.1
	3/8	KQB2T08-03S	17		19.1	22.9				38
ø10	1/8	KQB2T10-01S	12	16.6	20	19.7	24.9	17	40.8	28.6
	1/4	KQB2T10-02S	14		21	22.9				31.5
	3/8	KQB2T10-03S	17		21	24.3				42.4
	1/2	KQB2T10-04S	22		21	28.5				70.4
ø12	1/4	KQB2T12-02S	14	18.7	22.6	24	28.6	18.6	57.2	38.1
	3/8	KQB2T12-03S	17		23.6	25.3				39.7
	1/2	KQB2T12-04S	22		23.6	29.5				70.8
ø16	3/8	KQB2T16-03S	19	24.6	26.3	28	34.5	20.8	71	64.4
	1/2	KQB2T16-04S	22		27.3	31.8			100	79

ข้อมูลทางเทคนิค

Fluid	Air, N2, Water Note 2)
Operating pressure range Note 1)	-100 kPa to 1 MPa Note 3)
Proof pressure	3.0 MPa
Ambient and fluid temperature Note 4)	-5 to 150°C (No freezing) Note 3)
Lubricant	Grease-free specification
Seal on the threads	With sealant

เอกสารข้อมูล

ข้อต่อลม Fittings SMC One-touch code KQB2T23-02S Data sheet
