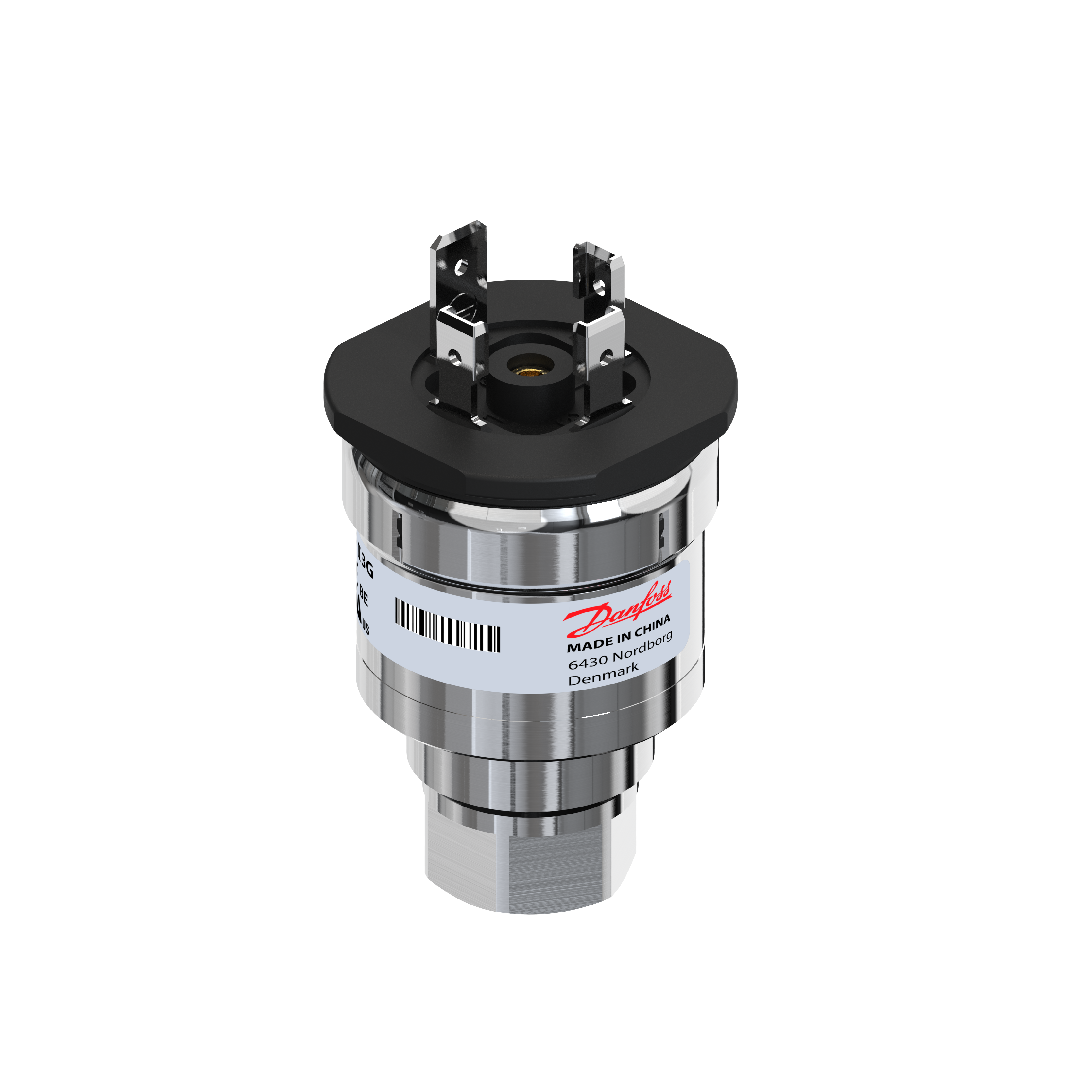

เพรสเชอร์ทรานสมิตเตอร์ Pressure Transmitter Danfoss 060G6810
เพรสเชอร์ทรานสมิตเตอร์ Pressure Transmitter Danfoss 060G6810
DANFOSS
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด เพรสเชอร์ทรานสมิตเตอร์ Pressure Transmitter Danfoss 060G6810
Pressure Transmitters Danfoss Type AKS 32Rเป็น Pressure Transmitters ที่ออกแบบมาสำหรับการใช้งานในอุตสาหกรรมต่างๆ ทำงานโดยอาศัยหลักการของเซ็นเซอร์ piezoresistive ที่แปลงแรงดันให้เป็นการเปลี่ยนแปลงความต้านทานไฟฟ้า จากนั้นวงจรอิเล็กทรอนิกส์ภายในจะปรับปรุงและแปลงสัญญาณนี้ให้เป็นสัญญาณเอาต์พุตที่แตกต่างกัน เหมาะสำหรับการวัดแรงดันในระบบอุตสาหกรรมต่างๆ ที่ต้องการสัญญาณเอาต์พุตแบบกระแสไฟฟ้า เช่น ระบบควบคุมกระบวนการ, ระบบ HVAC, และการตรวจสอบแรงดันในท่อต่างๆ รายละเอียดสินค้าดังต่อไปนี้
คุณสมบัติ
คุณสมบัติ
Pressure transmitter Danfoss รุ่น AKS 32R และ AKS 2050
AKS 32R เป็นเครื่องส่งสัญญาณแรงดันแบบอัตราส่วน ที่แปลงค่าแรงดันที่วัดได้เป็นสัญญาณเอาท์พุตเชิงเส้น สัญญาณเอาท์พุตมีความสัมพันธ์กับแรงดันไฟฟ้าที่จ่าย ซึ่งหมายความว่าเอาท์พุตแรงดันต่ำสุดจะเป็น 10% ของแรงดันไฟฟ้าที่จ่ายจริง และเอาท์พุตแรงดันสูงสุด จะเป็น 90% ของแรงดันไฟฟ้าที่จ่ายจริง
ที่แรงดันไฟฟ้าที่จ่าย 5 V สัญญาณเอาท์พุตคือ
การออกแบบที่แข็งแกร่งและสัญญาณเอาท์พุตแบบอัตราส่วน ทำให้เครื่องส่งสัญญาณนี้เหมาะสำหรับ ระบบที่ทำงานร่วมกับตัวแปลง A/D แบบอัตราส่วน ในหลากหลายสาขา:
1.ระบบปรับอากาศ
2.โรงงานทำความเย็น
3. ระบบ CO₂
4.การควบคุมกระบวนการ
5.ห้องปฏิบัติการ
คุณสมบัติ Pressure transmitter Danfoss รุ่น AKS 32R และ AKS 2050
- เทคโนโลยีเซ็นเซอร์ที่พัฒนาอย่างสูงหมายถึงความแม่นยำในการควบคุมที่ยอดเยี่ยม
- การชดเชยอุณหภูมิแบบเลือกได้
- ใช้งานได้กับสารทำความเย็นทุกชนิด รวมถึง แอมโมเนียและ CO₂
- โครงสร้างที่แข็งแกร่งให้การป้องกัน ต่ออิทธิพลทางกล เช่น การกระแทก, การสั่นสะเทือน และแรงดันกระชาก
- ช่องต่อเข้ามีการป้องกันขั้ว
- หลักการวัดแบบเกจปิดผนึก (แรงดันอ้างอิง = 1013 มิลลิบาร์)
- สำหรับใช้ในบรรยากาศที่อาจเกิดการระเบิด โซน 2
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
- Pressure reference: Sealed gauge
- Output signal: Ratio metric
- Electrical connection: Angular connector
- Pressure connection type: UNF
- Pressure connection size: 7/16-20
- Specification key: AKS 32R-N636-A0BF08-0
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Gross weight | 0.11 Kilogram |
| Net weight | 0.093 Kilogram |
| Volume | 0.255 Liter |
| EAN | 5702428666749 |
| + output | Pin 3 |
| + supply | Pin 1 |
| - common | Pin 2 |
| Accuracy, max. [±FS%] | 0.8 % |
| Accuracy, typical [±FS%] | 0.3 % |
| Adj. zero point and span | No |
| Ambient temperature range [°C] [max] | 85 °C |
| Ambient temperature range [°C] [min] | -40 °C |
| Ambient temperature range [°F] [max] | 185 °F |
| Ambient temperature range [°F] [min] | -40 °F |
| Approval |
ATEX GOST POCC cUR CE |
| Approval comments | ATEX Ex ec IIA T4 Gc |
| Approval standard |
6967179 E227388 E31024 |
| CE evaluated | Yes |
| China RoHS compliance | Out of scope |
| Compensated temp. range [°C] [max] | 40 °C |
| Compensated temp. range [°C] [min] | -30 °C |
| Compensated temp. range [°F] [max] | 104 °F |
| Compensated temp. range [°F] [min] | -22 °F |
| Contain batteries | No |
| EEE category | 5 small equipment (any external dimension < 50 cm) |
| Electrical conn. Male/Female | Male |
| Electrical connection | Angular connector |
| Electrical connection size | 4 pin |
| Electrical connection standard | EN 175301-803-A |
| Enclosure rating IP | IP65 |
| EU RoHS compliance | Yes with exemptions |
| EU RoHS exemption clause | 6(c) |
| Flush diaphragm | No |
| High Clipping Level | 98 |
| In scope of WEEE | Yes |
| International Article Number | 5702428666749 |
| Intrinsically safe | No |
| Low Clipping level | 4 |
| Medium temperature range [°C] [max] | 85 °C |
| Medium temperature range [°C] [min] | -40 °C |
| Medium temperature range [°F] [max] | 185 °F |
| Medium temperature range [°F] [min] | -40 °F |
| Non-linearity BFSL [±FS%] | 0.2 % |
| Output signal | Ratio metric |
| Overload pressure max. [bar] | 100 bar |
| Packing format | Multi pack |
| Pressure connection HEX [mm] | 17 mm |
| Pressure connection notes | Flare 1/4 in w/ valvedepressor |
| Pressure connection size | 7/16-20 |
| Pressure connection standard | ASME B1.1 |
| Pressure connection type | UNF |
| Pressure Male/Female | Female |
| Pressure range [bar] [max] | 59 bar |
| Pressure range [bar] [min] | -1 bar |
| Pressure range [psi] [max] | 855.5 psi |
| Pressure range [psi] [min] | -14.5 psi |
| Pressure reference | Sealed gauge |
| Product group | Sensors |
| Product Name Description | Pressure transmitter |
| Pulse-snubber | No |
| Quantity per packing format | 20 pc |
| Ratiometric of Vsupply [%] [max] | 90 % |
| Ratiometric of Vsupply [%] [min] | 10 % |
| REACH Candidate List substances | Lead (CAS no. 7439-92-1) |
| Response time max. [ms] | 4 ms |
| SCIP dossier no. | 16d2efc6-64f3-4a4e-ae98-a3fd7ce0218d |
| SCIP dossier product name | AKS/MBS |
| Specification key | AKS 32R-N636-A0BF08-0 |
| Supply voltage [V] DC [max] | 5.5 V |
| Supply voltage [V] DC [min] | 4.5 V |
| Type | AKS 32R |
| UK RoHS compliance | Out of scope |
