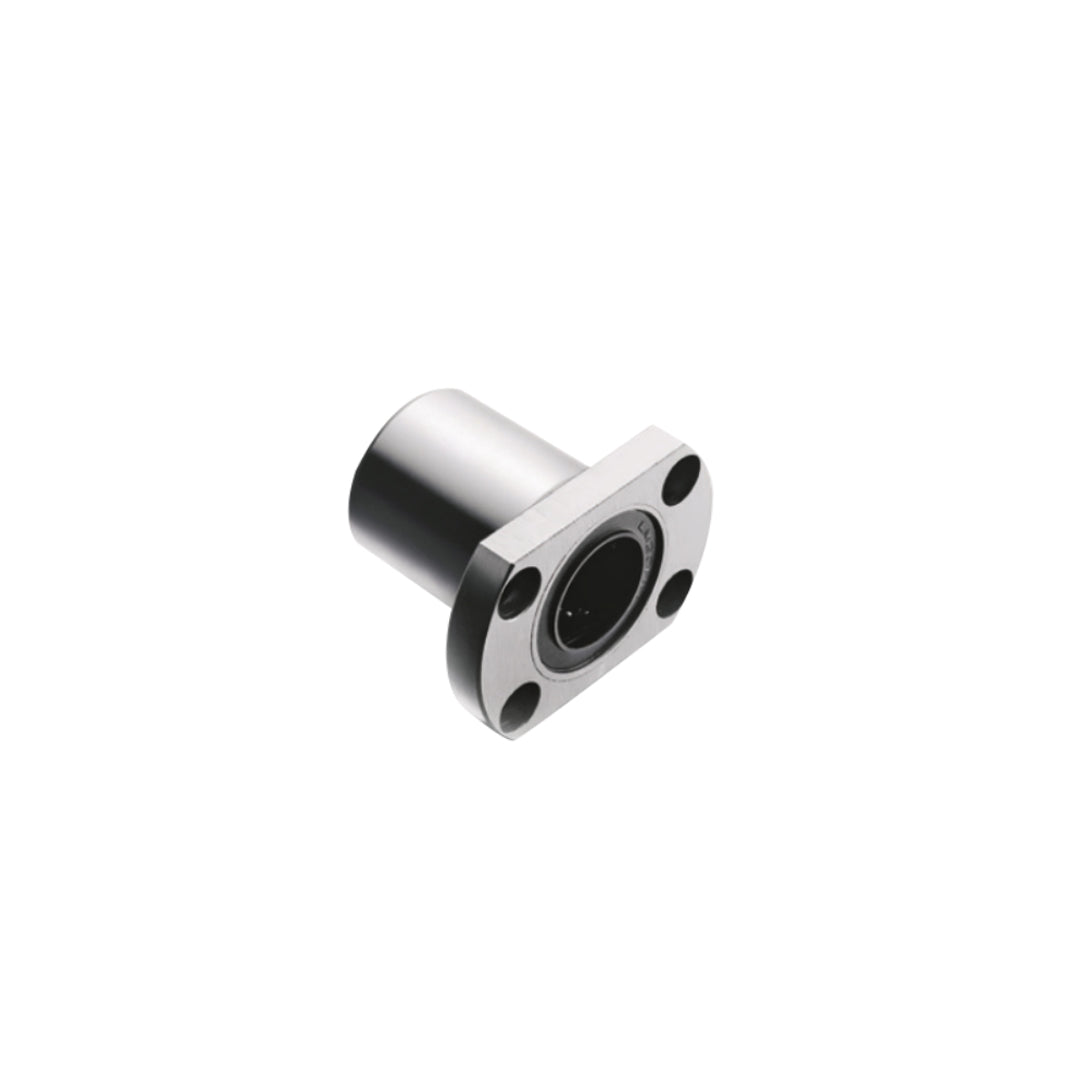

ลูกปืนสไลด์ Linear Bushing CSK code LMH 6 UU N

ลูกปืนสไลด์ Linear Bushing จากแบรนด์ CSK เป็นอุปกรณ์ประคองการเคลื่อนที่ในแนวเส้นตรงคุณภาพสูงที่ออกแบบมาเพื่อทำงานร่วมกับเพลาชุบแข็ง (Linear Shaft) โดยเฉพาะ โดยมีจุดเด่นอยู่ที่โครงสร้างภายในซึ่งประกอบด้วยชุดเม็ดบอลหมุนเวียนต่อเนื่อง ช่วยลดแรงเสียดทานได้อย่างมหาศาลและป้องกันการสะดุดขณะเคลื่อนที่ ทำให้การสไลด์มีความลื่นไหล แม่นยำ และเงียบสงบ ตัวเรือนผลิตจากวัสดุที่มีความทนทานต่อการสึกหรอสูง รองรับการทำงานที่ความเร็วรอบสูงและแรงกดได้ดีเยี่ยม เหมาะสำหรับการประยุกต์ใช้ในเครื่องจักรระบบอัตโนมัติ (Automation), เครื่องพิมพ์สามมิติ (3D Printers), เครื่อง CNC และแขนกลอุตสาหกรรมที่ต้องการความเที่ยงตรงในระดับไมครอนและการบำรุงรักษาที่ต่ำ

คุณสมบัติ

• เคลื่อนที่ลื่น แม่นยำสูง ด้วยระบบ Recirculating Ball ลดแรงเสียดทาน สตาร์ทนุ่ม ไม่สะดุด (Low Starting Friction)
• วัสดุและความทนทานผลิตจากเหล็กแบริ่งชุบแข็ง แข็งแรง ทนสึกหรอRetainer ทนแรงกระแทกและแรงสั่นสะเทือน
• ระบบป้องกันซีลยางกันฝุ่น 2 ด้าน ป้องกันสิ่งสกปรก + กักเก็บจาระบีช่วยยืดอายุการใช้งาน ลดการบำรุงรักษา
• รูปแบบสินค้าLM / LME : แบบมาตรฐาน LMF / LMK / LMH : แบบหน้าแปลน LM-AJ / LM-OP : แบบปรับพรีโหลด / แบบเปิด
• มาตรฐานผลิตตามมาตรฐาน ISO รองรับทั้ง Metric และ Inchใช้แทนแบรนด์อื่นได้ ไม่ต้องดัดแปลง

ข้อมูลจำเพาะ

• ขนาดและมิติ (Dimensions) ขนาดเพลา (Shaft Diameter): 8 – 60 mm (ขึ้นอยู่กับรุ่น)ตัวอย่างรุ่นยอดนิยม: LM10UU: 10 × 19 × 29 mm LM20UU: 20 × 32 × 42 mm ความยาว (Length): ประมาณ 24 – 110 mm ค่าความคลาดเคลื่อน: ระดับ Precision / High Precision
• ค่ารับโหลด (Load Rating) Dynamic Load (C): ประมาณ 500 – 600 N (รุ่นเล็ก)Static Load (C0): ประมาณ 300 – 1000+ N รองรับแรงในแนวรัศมี (Radial Load) บางรุ่นรองรับหลายทิศทาง
• โครงสร้างภายใน (Internal Design) ระบบ Recirculating Ball (ลูกปืนหมุนวน) จำนวนรางลูกปืน: 4–6 Ball Circuits Retainer: พลาสติก / เหล็ก ซีล: ยาง 2 ด้าน (UU Type)
• วัสดุ (Material)Outer Sleeve: เหล็กกล้าคาร์บอนสูง / SUJ2 Ball: เหล็กชุบแข็ง Retainer: โพลิเมอร์หรือโลหะ
• คุณสมบัติการทำงาน (Performance) ค่าแรงเสียดทานต่ำ (Low Friction) ความแม่นยำสูง (High Precision) เคลื่อนที่ต่อเนื่อง ไม่มีสะดุด รองรับความเร็วในการเคลื่อนที่สูง
• มาตรฐาน (Standards) มาตรฐาน Metric และ Inch ใช้แทนรุ่น LM Series ได้ รองรับมาตรฐานอุตสาหกรรมทั่วไป (ISO)
• อุณหภูมิการใช้งาน: สามารถทำงานได้ในช่วงอุณหภูมิตั้งแต่ -20°C ถึง 80°C (สำหรับรุ่นมาตรฐานที่มีอุปกรณ์ภายในเป็นพลาสติกวิศวกรรม)

Nominal Part No.		Ball Circuit	Weight (g)	Major Dimensions & Tolerance (mm)			Flange Dimensions (mm)								Ecc. μm	Sqr. μm	Basic Load Rating
Standard	Seal Type			dr (tol)	D (tol)	L (tol)	Df	W	t	A	F	Mounting					Dynamic C (N)	Static C₀ (N)	2D	3D
												X	Y	Z
LMH 6 N	LMH 6 UU N	4	21	6 (0/-.009)	12 (0/-.013)	19 (±0.3)	28	18	5	20	—	3.5	6	3.1	12	12	206	265	LMH6UU	LMH6UU
LMH 8 N	LMH 8 UU N	4	33	8 (0/-.009)	15 (0/-.013)	24 (±0.3)	32	21	5	24	—	3.5	6	3.1	12	12	274	392	LMH8UU	LMH8UU
LMH 10 N	LMH 10 UU N	4	64	10 (0/-.009)	19 (0/-.016)	29 (±0.3)	40	25	6	29	—	4.5	7.5	4.1	12	12	372	549	LMH10UU	LMH10UU
LMH 12 N	LMH 12 UU N	4	68	12 (0/-.009)	21 (0/-.016)	30 (±0.3)	42	27	6	32	—	4.5	7.5	4.1	12	12	510	784	LMH12UU	LMH12UU
LMH 13 N	LMH 13 UU N	4	81	13 (0/-.009)	23 (0/-.016)	32 (±0.3)	43	29	6	33	—	4.5	7.5	4.1	12	12	510	784	LMH13UU	LMH13UU
LMH 16 N	LMH 16 UU N	5	112	16 (0/-.009)	28 (0/-.016)	37 (±0.3)	48	34	6	31	22	4.5	7.5	4.1	12	12	774	1180	LMH16UU	LMH16UU
LMH 20 N	LMH 20 UU N	5	167	20 (0/-.010)	32 (0/-.019)	42 (±0.3)	54	38	8	36	24	5.5	9	5.1	15	15	882	1370	LMH20UU	LMH20UU
LMH 25 N	LMH 25 UU N	6	325	25 (0/-.010)	40 (0/-.019)	59 (±0.3)	62	46	8	40	32	5.5	9	5.1	15	15	980	1570	LMH25UU	LMH25UU
LMH 30 N	LMH 30 UU N	6	388	30 (0/-.010)	45 (0/-.019)	64 (±0.3)	74	51	10	49	35	6.6	11	6.1	15	15	1570	2740	LMH30UU	LMH30UU

ข้อมูลทางเทคนิค

• ระบบ Recirculating Ball ลดแรงเสียดทานจาก Sliding → Rolling Outer Cylinder: เหล็ก SUJ2 ชุบแข็ง ทนสึกหรอ Ball Retainer: เรซินวิศวกรรม ลดเสียง และจัดเรียงลูกปืน Steel Balls: ลูกปืนความแม่นยำสูง ลดแรงต้าน >90%
• ความเที่ยงตรง (Tolerance): ระดับไมครอน เช่น +0 / -10 µm Dynamic Load (C): รองรับระยะใช้งาน 50 km (มาตรฐาน ISO) Static Load (C₀): ป้องกันการเสียรูปถาวร ความเร็ว: 3 – 5 m/s อัตราเร่ง: สูงสุด 50 m/s²
• ค่แรงเสียดทานต่ำมาก (µ = 0.001 – 0.003)ประหยัดพลังงาน ควบคุมการเคลื่อนที่แม่นยำ อายุการใช้งานยาว ลดการสึกหรอเฉพาะจุด ขนาดมาตรฐาน ใช้แทนแบรนด์อื่นได้ทันที
• LM: มาตรฐานทรงกระบอก LME: มาตรฐานยุโรป LMF / LMK / LMH: แบบหน้าแปลน LM-OP: แบบเปิด สำหรับเพลามีรางรอง
• ใช้กับเพลาชุบแข็ง 58–64 HRC เท่านั้น หล่อลื่นจาระบี Lithium เป็นระยะจัดตำแหน่งให้กระจายแรง ไม่กดจุดเดียว
• คุ้มค่า (Cost-Performance) สูง ประสิทธิภาพใกล้เคียงแบรนด์พรีเมียม เหมาะกับงาน Automation และเครื่องจักรอุตสาหกรรม
