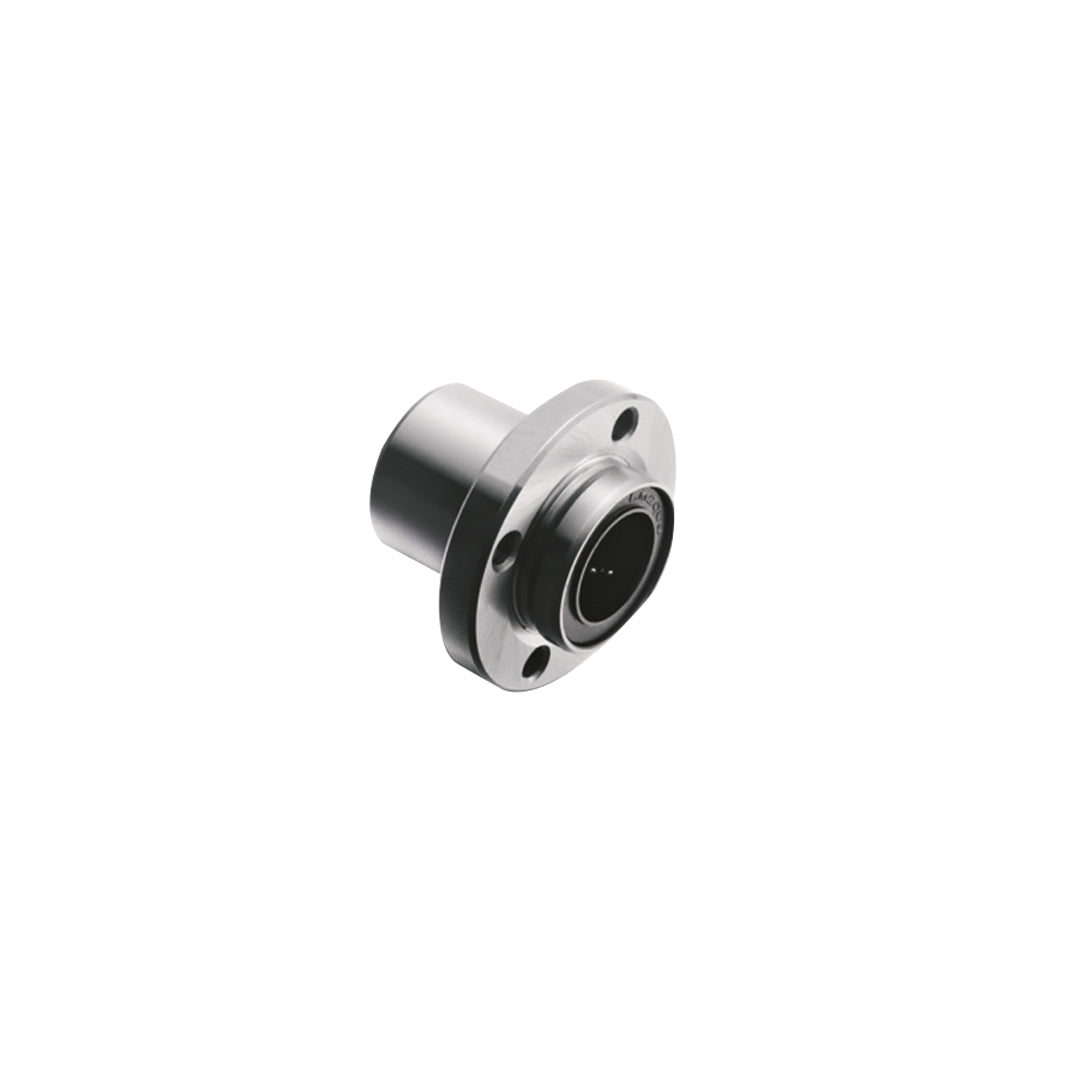

ลูกปืนสไลด์ Linear Bushing CSK code LMF10UU-E

ลูกปืนสไลด์ Linear Bushing จากแบรนด์ CSK เป็นอุปกรณ์ประคองการเคลื่อนที่ในแนวเส้นตรงคุณภาพสูงที่ออกแบบมาเพื่อทำงานร่วมกับเพลาชุบแข็ง (Linear Shaft) โดยเฉพาะ โดยมีจุดเด่นอยู่ที่โครงสร้างภายในซึ่งประกอบด้วยชุดเม็ดบอลหมุนเวียนต่อเนื่อง ช่วยลดแรงเสียดทานได้อย่างมหาศาลและป้องกันการสะดุดขณะเคลื่อนที่ ทำให้การสไลด์มีความลื่นไหล แม่นยำ และเงียบสงบ ตัวเรือนผลิตจากวัสดุที่มีความทนทานต่อการสึกหรอสูง รองรับการทำงานที่ความเร็วรอบสูงและแรงกดได้ดีเยี่ยม เหมาะสำหรับการประยุกต์ใช้ในเครื่องจักรระบบอัตโนมัติ (Automation), เครื่องพิมพ์สามมิติ (3D Printers), เครื่อง CNC และแขนกลอุตสาหกรรมที่ต้องการความเที่ยงตรงในระดับไมครอนและการบำรุงรักษาที่ต่ำ

คุณสมบัติ

• เคลื่อนที่ลื่น แม่นยำสูง ด้วยระบบ Recirculating Ball ลดแรงเสียดทาน สตาร์ทนุ่ม ไม่สะดุด (Low Starting Friction)
• วัสดุและความทนทานผลิตจากเหล็กแบริ่งชุบแข็ง แข็งแรง ทนสึกหรอRetainer ทนแรงกระแทกและแรงสั่นสะเทือน
• ระบบป้องกันซีลยางกันฝุ่น 2 ด้าน ป้องกันสิ่งสกปรก + กักเก็บจาระบีช่วยยืดอายุการใช้งาน ลดการบำรุงรักษา
• รูปแบบสินค้าLM / LME : แบบมาตรฐาน LMF / LMK / LMH : แบบหน้าแปลน LM-AJ / LM-OP : แบบปรับพรีโหลด / แบบเปิด
• มาตรฐานผลิตตามมาตรฐาน ISO รองรับทั้ง Metric และ Inchใช้แทนแบรนด์อื่นได้ ไม่ต้องดัดแปลง

ข้อมูลจำเพาะ

• ขนาดและมิติ (Dimensions) ขนาดเพลา (Shaft Diameter): 8 – 60 mm (ขึ้นอยู่กับรุ่น)ตัวอย่างรุ่นยอดนิยม: LM10UU: 10 × 19 × 29 mm LM20UU: 20 × 32 × 42 mm ความยาว (Length): ประมาณ 24 – 110 mm ค่าความคลาดเคลื่อน: ระดับ Precision / High Precision
• ค่ารับโหลด (Load Rating) Dynamic Load (C): ประมาณ 500 – 600 N (รุ่นเล็ก)Static Load (C0): ประมาณ 300 – 1000+ N รองรับแรงในแนวรัศมี (Radial Load) บางรุ่นรองรับหลายทิศทาง
• โครงสร้างภายใน (Internal Design) ระบบ Recirculating Ball (ลูกปืนหมุนวน) จำนวนรางลูกปืน: 4–6 Ball Circuits Retainer: พลาสติก / เหล็ก ซีล: ยาง 2 ด้าน (UU Type)
• วัสดุ (Material)Outer Sleeve: เหล็กกล้าคาร์บอนสูง / SUJ2 Ball: เหล็กชุบแข็ง Retainer: โพลิเมอร์หรือโลหะ
• คุณสมบัติการทำงาน (Performance) ค่าแรงเสียดทานต่ำ (Low Friction) ความแม่นยำสูง (High Precision) เคลื่อนที่ต่อเนื่อง ไม่มีสะดุด รองรับความเร็วในการเคลื่อนที่สูง
• มาตรฐาน (Standards) มาตรฐาน Metric และ Inch ใช้แทนรุ่น LM Series ได้ รองรับมาตรฐานอุตสาหกรรมทั่วไป (ISO)
• อุณหภูมิการใช้งาน: สามารถทำงานได้ในช่วงอุณหภูมิตั้งแต่ -20°C ถึง 80°C (สำหรับรุ่นมาตรฐานที่มีอุปกรณ์ภายในเป็นพลาสติกวิศวกรรม)

ข้อมูลจากรูปที่ 1 (Dimensions)			Major Dimensions and Tolerance (mm)														ความแม่นยำ		ข้อมูลจากรูปที่ 2 (Load & Files)
Nominal shaft diameter (1)	Part No. LMF	Part No. LMK	dr (Tol)		D (Tol)		L (Tol)		Flange (I, Df, K, t, Dp, X, Y, Z)								Ecc.	Sq.	Dynamic CN	Static C₀N	Weight (g)	Nominal shaft diameter (2)	2D Download	3D Download
6	LMF6UU-E	LMK6UU-E	6	0/-9	12	0/-13	19	±300	5	28	22	5	20	3.5	6	3.1	12	12	206	265	24/18	6	LMF6UU-E	LMF6UU-E
8	LMF8UU-E	LMK8UU-E	8		15		24		5	32	25	5	24	3.5	6	3.1			274	392	37/29	8	LMF8UU-E	LMF8UU-E
10	LMF10UU-E	LMK10UU-E	10		19	0/-16	29		6	40	30	6	29	4.5	7.5	4.1			372	549	72/52	10	LMF10UU-E	LMF10UU-E
12	LMF12UU-E	LMK12UU-E	12		21		30		6	42	32	6	32	4.5	7.5	4.1			510	784	76/57	12	LMF12UU-E	LMF12UU-E
13	LMF13UU-E	LMK13UU-E	13		23		32		6	43	34	6	33	4.5	7.5	4.1			510	784	88/72	13	LMF13UU-E	LMF13UU-E
16	LMF16UU-E	LMK16UU-E	16		28		37		6	48	37	6	38	4.5	7.5	4.1			774	1,180	120/104	16	LMF16UU-E	LMF16UU-E
20	LMF20UU-E	LMK20UU-E	20	0/-10	32	0/-19	42		8	54	42	8	43	5.5	9	5.1	15	15	882	1,370	180/145	20	LMF20UU-E	LMF20UU-E
25	LMF25UU-E	LMK25UU-E	25		40		59		8	62	50	8	51	5.5	9	5.1			980	1,570	340/300	25	LMF25UU-E	LMF25UU-E
30	LMF30UU-E	LMK30UU-E	30		45		64		10	74	58	10	60	6.6	11	6.1			1,570	2,740	470/375	30	LMF30UU-E	LMF30UU-E
35	LMF35UU-E	LMK35UU-E	35	0/-12	52	0/-22	70		10	82	64	10	67	6.6	11	6.1	20	20	1,670	3,140	650/560	35	LMF35UU-E	LMF35UU-E
40	LMF40UU-E	LMK40UU-E	40		60		80		13	96	75	13	78	9	14	8.1			2,160	4,020	1,060/880	40	LMF40UU-E	LMF40UU-E
50	LMF50UU-E	LMK50UU-E	50		80		100		13	116	92	13	98	9	14	8.1			3,820	7,940	2,200/2,000	50	LMF50UU-E	LMF50UU-E
60	LMF60UU-E	LMK60UU-E	60	0/-15	90	0/-25	110		18	134	106	18	112	11	17	11.1	25	25	4,700	10,000	3,000/2,560	60	LMF60UU-E	LMF60UU-E

ข้อมูลทางเทคนิค

• ระบบ Recirculating Ball ลดแรงเสียดทานจาก Sliding → Rolling Outer Cylinder: เหล็ก SUJ2 ชุบแข็ง ทนสึกหรอ Ball Retainer: เรซินวิศวกรรม ลดเสียง และจัดเรียงลูกปืน Steel Balls: ลูกปืนความแม่นยำสูง ลดแรงต้าน >90%
• ความเที่ยงตรง (Tolerance): ระดับไมครอน เช่น +0 / -10 µm Dynamic Load (C): รองรับระยะใช้งาน 50 km (มาตรฐาน ISO) Static Load (C₀): ป้องกันการเสียรูปถาวร ความเร็ว: 3 – 5 m/s อัตราเร่ง: สูงสุด 50 m/s²
• ค่แรงเสียดทานต่ำมาก (µ = 0.001 – 0.003)ประหยัดพลังงาน ควบคุมการเคลื่อนที่แม่นยำ อายุการใช้งานยาว ลดการสึกหรอเฉพาะจุด ขนาดมาตรฐาน ใช้แทนแบรนด์อื่นได้ทันที
• LM: มาตรฐานทรงกระบอก LME: มาตรฐานยุโรป LMF / LMK / LMH: แบบหน้าแปลน LM-OP: แบบเปิด สำหรับเพลามีรางรอง
• ใช้กับเพลาชุบแข็ง 58–64 HRC เท่านั้น หล่อลื่นจาระบี Lithium เป็นระยะจัดตำแหน่งให้กระจายแรง ไม่กดจุดเดียว
• คุ้มค่า (Cost-Performance) สูง ประสิทธิภาพใกล้เคียงแบรนด์พรีเมียม เหมาะกับงาน Automation และเครื่องจักรอุตสาหกรรม
