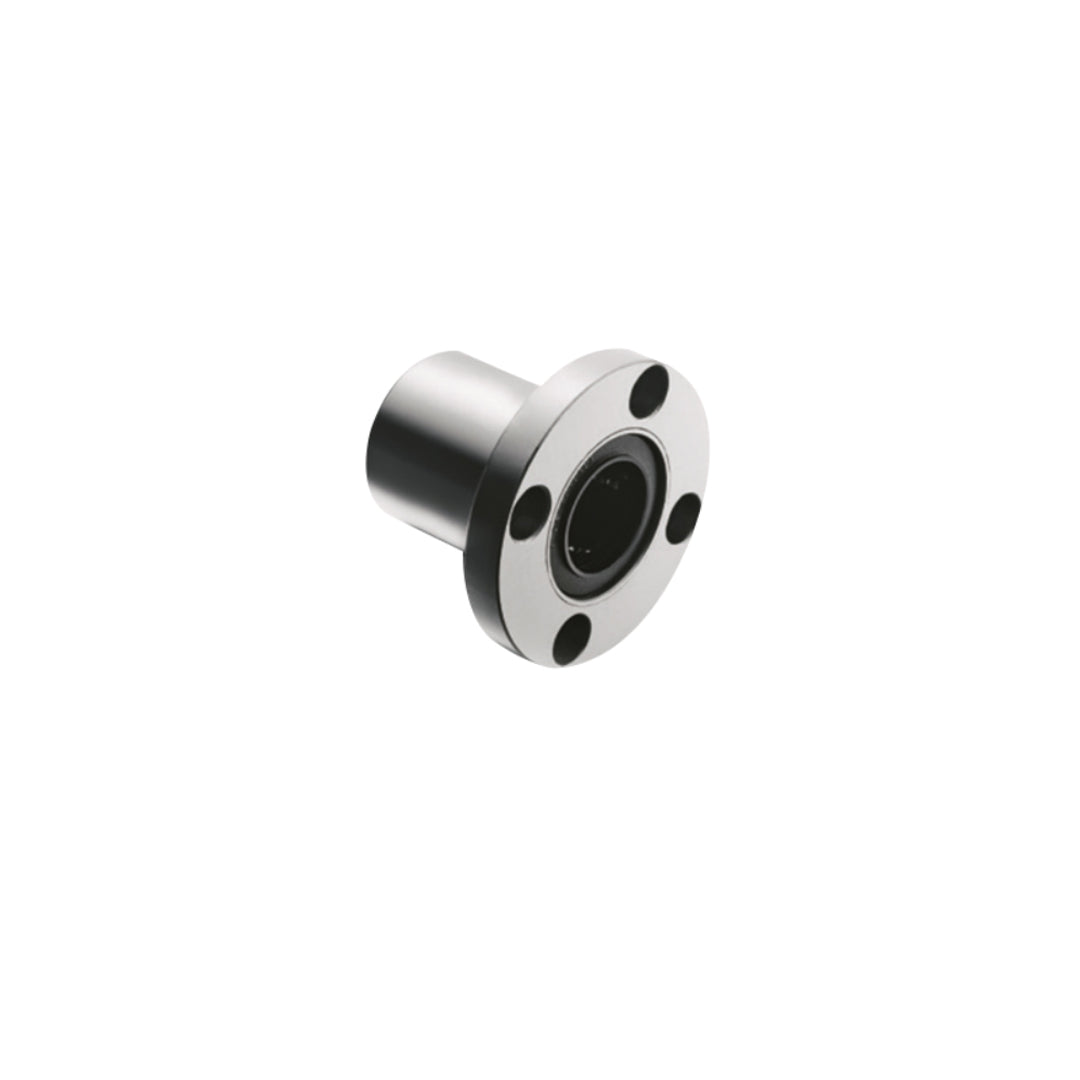

ลูกปืนสไลด์ Linear Bushing CSK code LMF 13 UU N

ลูกปืนสไลด์ Linear Bushing จากแบรนด์ CSK เป็นอุปกรณ์ประคองการเคลื่อนที่ในแนวเส้นตรงคุณภาพสูงที่ออกแบบมาเพื่อทำงานร่วมกับเพลาชุบแข็ง (Linear Shaft) โดยเฉพาะ โดยมีจุดเด่นอยู่ที่โครงสร้างภายในซึ่งประกอบด้วยชุดเม็ดบอลหมุนเวียนต่อเนื่อง ช่วยลดแรงเสียดทานได้อย่างมหาศาลและป้องกันการสะดุดขณะเคลื่อนที่ ทำให้การสไลด์มีความลื่นไหล แม่นยำ และเงียบสงบ ตัวเรือนผลิตจากวัสดุที่มีความทนทานต่อการสึกหรอสูง รองรับการทำงานที่ความเร็วรอบสูงและแรงกดได้ดีเยี่ยม เหมาะสำหรับการประยุกต์ใช้ในเครื่องจักรระบบอัตโนมัติ (Automation), เครื่องพิมพ์สามมิติ (3D Printers), เครื่อง CNC และแขนกลอุตสาหกรรมที่ต้องการความเที่ยงตรงในระดับไมครอนและการบำรุงรักษาที่ต่ำ

คุณสมบัติ

• เคลื่อนที่ลื่น แม่นยำสูง ด้วยระบบ Recirculating Ball ลดแรงเสียดทาน สตาร์ทนุ่ม ไม่สะดุด (Low Starting Friction)
• วัสดุและความทนทานผลิตจากเหล็กแบริ่งชุบแข็ง แข็งแรง ทนสึกหรอRetainer ทนแรงกระแทกและแรงสั่นสะเทือน
• ระบบป้องกันซีลยางกันฝุ่น 2 ด้าน ป้องกันสิ่งสกปรก + กักเก็บจาระบีช่วยยืดอายุการใช้งาน ลดการบำรุงรักษา
• รูปแบบสินค้าLM / LME : แบบมาตรฐาน LMF / LMK / LMH : แบบหน้าแปลน LM-AJ / LM-OP : แบบปรับพรีโหลด / แบบเปิด
• มาตรฐานผลิตตามมาตรฐาน ISO รองรับทั้ง Metric และ Inchใช้แทนแบรนด์อื่นได้ ไม่ต้องดัดแปลง

ข้อมูลจำเพาะ

• ขนาดและมิติ (Dimensions) ขนาดเพลา (Shaft Diameter): 8 – 60 mm (ขึ้นอยู่กับรุ่น)ตัวอย่างรุ่นยอดนิยม: LM10UU: 10 × 19 × 29 mm LM20UU: 20 × 32 × 42 mm ความยาว (Length): ประมาณ 24 – 110 mm ค่าความคลาดเคลื่อน: ระดับ Precision / High Precision
• ค่ารับโหลด (Load Rating) Dynamic Load (C): ประมาณ 500 – 600 N (รุ่นเล็ก)Static Load (C0): ประมาณ 300 – 1000+ N รองรับแรงในแนวรัศมี (Radial Load) บางรุ่นรองรับหลายทิศทาง
• โครงสร้างภายใน (Internal Design) ระบบ Recirculating Ball (ลูกปืนหมุนวน) จำนวนรางลูกปืน: 4–6 Ball Circuits Retainer: พลาสติก / เหล็ก ซีล: ยาง 2 ด้าน (UU Type)
• วัสดุ (Material)Outer Sleeve: เหล็กกล้าคาร์บอนสูง / SUJ2 Ball: เหล็กชุบแข็ง Retainer: โพลิเมอร์หรือโลหะ
• คุณสมบัติการทำงาน (Performance) ค่าแรงเสียดทานต่ำ (Low Friction) ความแม่นยำสูง (High Precision) เคลื่อนที่ต่อเนื่อง ไม่มีสะดุด รองรับความเร็วในการเคลื่อนที่สูง
• มาตรฐาน (Standards) มาตรฐาน Metric และ Inch ใช้แทนรุ่น LM Series ได้ รองรับมาตรฐานอุตสาหกรรมทั่วไป (ISO)
• อุณหภูมิการใช้งาน: สามารถทำงานได้ในช่วงอุณหภูมิตั้งแต่ -20°C ถึง 80°C (สำหรับรุ่นมาตรฐานที่มีอุปกรณ์ภายในเป็นพลาสติกวิศวกรรม)

Nominal Part No.		Ball Circuit	Weight g	Major Dimensions and Tolerance (mm)									Eccentricity μm	Squareness μm	Basic Load Rating
Standard Type	Seal Type			dr (Tolerance)	D (Tolerance)	L (Tolerance)	Flange								Dynamic CN	Static C₀N
							LMF 6 N	LMF 6 N	4	24	6 (0-0.009)	12 (0-0.013)					19 (±0.3)	28	5	20	3.5	6	3.1	12	12	206	265
LMF 8S N	LMF 8S UU N	4	32	8 (0-0.009)	15 (0-0.013)	17 (±0.3)	32	5	24	3.5	6	3.1	12	12	176	216
LMF 8 N	LMF 8 UU N	4	37	8 (0-0.009)	15 (0-0.013)	24 (±0.3)	32	5	24	3.5	6	3.1	12	12	274	392
LMF 10 N	LMF 10 UU N	4	72	10 (0-0.009)	19 (0-0.016)	29 (±0.3)	40	6	29	4.5	7.5	4.1	12	12	372	549
LMF 12 N	LMF 12 UU N	4	76	12 (0-0.009)	21 (0-0.016)	30 (±0.3)	42	6	32	4.5	7.5	4.1	12	12	510	784
LMF 13 N	LMF 13 UU N	4	88	13 (0-0.009)	23 (0-0.016)	32 (±0.3)	43	6	33	4.5	7.5	4.1	12	12	510	784
LMF 16 N	LMF 16 UU N	5	120	16 (0-0.009)	28 (0-0.016)	37 (±0.3)	48	6	38	4.5	7.5	4.1	12	12	774	1,180
LMF 20 N	LMF 20 UU N	5	180	20 (0-0.010)	32 (0-0.019)	42 (±0.3)	54	8	43	5.5	9	5.1	15	15	882	1,370
LMF 25 N	LMF 25 UU N	6	340	25 (0-0.010)	40 (0-0.019)	59 (±0.3)	62	8	51	5.5	9	5.1	15	15	980	1,570
LMF 30 N	LMF 30 UU N	6	470	30 (0-0.010)	45 (0-0.019)	64 (±0.3)	74	10	60	6.6	11	6.1	15	15	1,570	2,740
LMF 35 N	LMF 35 UU N	6	650	35 (0-0.012)	52 (0-0.022)	70 (±0.3)	82	10	67	6.6	11	6.1	20	20	1,670	3,140
LMF 40 N	LMF 40 UU N	6	1,060	40 (0-0.012)	60 (0-0.022)	80 (±0.3)	96	13	78	9	14	8.1	20	20	2,160	4,020
LMF 50 N	LMF 50 UU N	6	2,200	50 (0-0.012)	80 (0-0.022)	100 (±0.3)	116	13	98	9	14	8.1	20	20	3,820	7,940
LMF 60 N	LMF 60 UU N	6	3,000	60 (0-0.015)	90 (0-0.025)	110 (±0.3)	134	18	112	11	17	11.1	25	25	4,700	10,000

ข้อมูลทางเทคนิค

• ระบบ Recirculating Ball ลดแรงเสียดทานจาก Sliding → Rolling Outer Cylinder: เหล็ก SUJ2 ชุบแข็ง ทนสึกหรอ Ball Retainer: เรซินวิศวกรรม ลดเสียง และจัดเรียงลูกปืน Steel Balls: ลูกปืนความแม่นยำสูง ลดแรงต้าน >90%
• ความเที่ยงตรง (Tolerance): ระดับไมครอน เช่น +0 / -10 µm Dynamic Load (C): รองรับระยะใช้งาน 50 km (มาตรฐาน ISO) Static Load (C₀): ป้องกันการเสียรูปถาวร ความเร็ว: 3 – 5 m/s อัตราเร่ง: สูงสุด 50 m/s²
• ค่แรงเสียดทานต่ำมาก (µ = 0.001 – 0.003)ประหยัดพลังงาน ควบคุมการเคลื่อนที่แม่นยำ อายุการใช้งานยาว ลดการสึกหรอเฉพาะจุด ขนาดมาตรฐาน ใช้แทนแบรนด์อื่นได้ทันที
• LM: มาตรฐานทรงกระบอก LME: มาตรฐานยุโรป LMF / LMK / LMH: แบบหน้าแปลน LM-OP: แบบเปิด สำหรับเพลามีรางรอง
• ใช้กับเพลาชุบแข็ง 58–64 HRC เท่านั้น หล่อลื่นจาระบี Lithium เป็นระยะจัดตำแหน่งให้กระจายแรง ไม่กดจุดเดียว
• คุ้มค่า (Cost-Performance) สูง ประสิทธิภาพใกล้เคียงแบรนด์พรีเมียม เหมาะกับงาน Automation และเครื่องจักรอุตสาหกรรม
