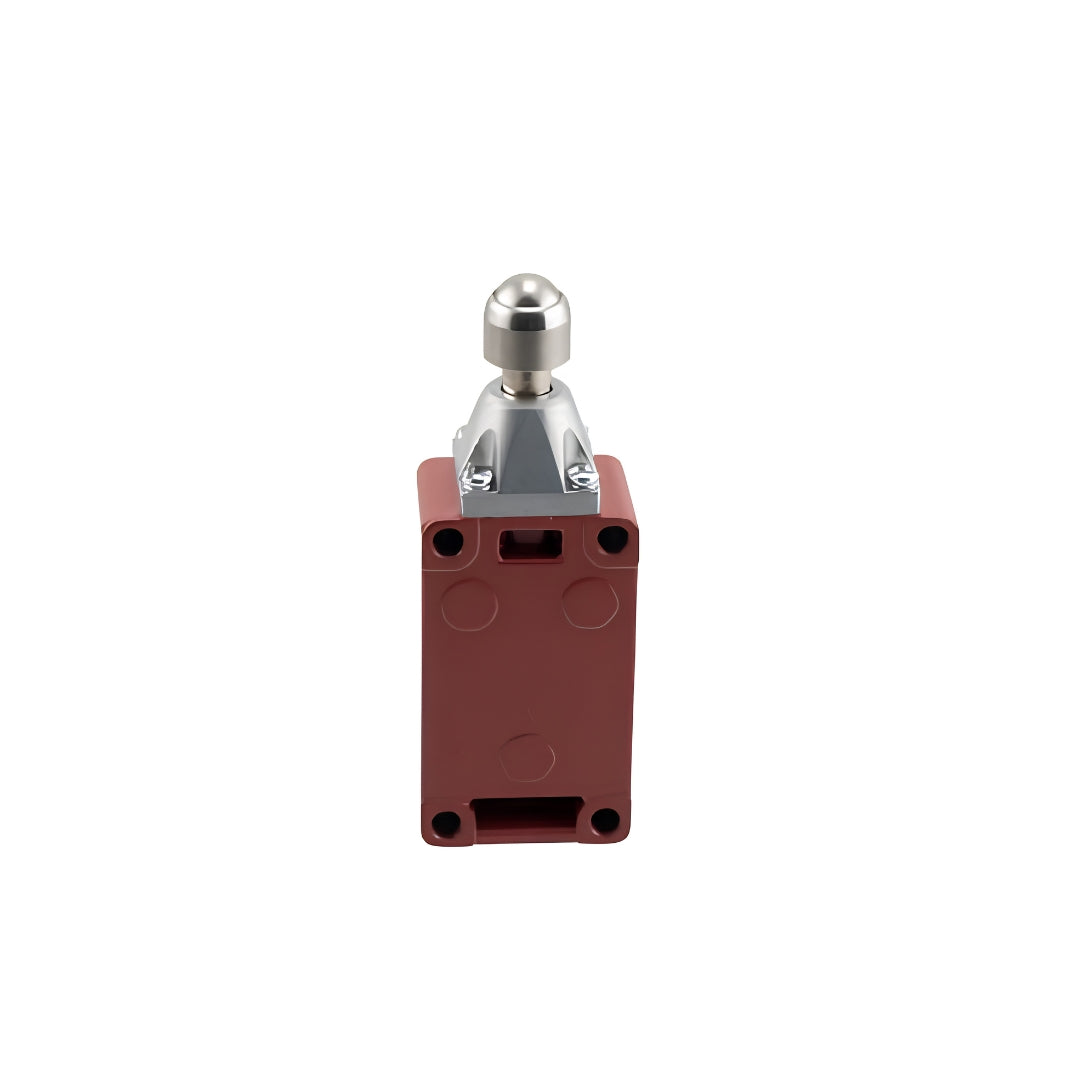

ลิมิตสวิตช์ Limit Switch Crouzet HIGH TEMPERATURE WIRED code MP720

ลิมิตสวิตช์รหัส MP720 คืออุปกรณ์คุณภาพจากซีรีส์ High Temp Wired ที่ได้รับการออกแบบโครงสร้างทางวิศวกรรมมาอย่างดีเพื่อใช้ในระบบอุตสาหกรรม มีจุดเด่นด้านการตอบสนองที่แม่นยำสูง รองรับการตรวจจับได้อย่างไร้ที่ติ ได้รับการยอมรับจากมาตรฐานสากล เพิ่มความมั่นใจด้านความปลอดภัยในทุกจังหวะ ด้วยวัสดุคุณภาพสูงจึงสามารถทนทานต่อสภาพการทำงานที่หนักหน่วง

คุณสมบัติ

• ขนาด (กว้าง x ยาว x สูง): 49 x 23 x 17 มม.
• วัสดุตัวเรือน: พลาสติก
• ระดับการป้องกัน (IP Rating): IP67 (กันฝุ่นและกันน้ำสาดกระเด็นได้ดี)
• อุณหภูมิในการทำงาน: -40°C ถึง +130°C
• อายุการใช้งานทางกล: 10 ล้านรอบ (10 M cycles)

ข้อมูลจำเพาะ

• พิกัดกระแสและแรงดันไฟฟ้า (Rating): รองรับกระแสสูงสุดที่ 10A (พิกัดการสวิตช์หน้าสัมผัสปกติอยู่ที่ 6A ที่ 250VAC)
• อายุการใช้งานทางกล (Mechanical Life): รองรับการทำงานได้สูงสุดถึง 10 ล้านรอบ (10 Million cycles)
• กลไกหน้าสัมผัส: ทำงานแบบบังคับเปิด (Positive opening operation หรือ Forced break) แบบ Double-gap
• มาตรฐานรับรอง: เป็นไปตามมาตรฐานสากล IEC 60947-1 และ EN 60947-5-1
• อุณหภูมิการใช้งาน (Operating Temperature): ทนทานต่อความร้อนและความเย็นสูงมาก โดยทำงานได้ตั้งแต่ -40°C ถึง +130°C
• มาตรฐานการป้องกันฝุ่นและน้ำ (Degree of Protection): IP67 และ IP69 (กันฝุ่นได้ 100% และกันน้ำจากการฉีดแรงดันสูงได้ เหมาะสำหรับสภาพแวดล้อมรุนแรง)
• วัสดุตัวเรือน (Housing Material): พลาสติกวิศวกรรม PBT เสริมด้วยใยแก้ว (Glass fiber-reinforced) มีคุณสมบัติหน่วงการติดไฟ (Auto-extinguishing) ตามมาตรฐาน UL94V-O
• การเชื่อมต่อสายไฟ (Connections): เป็นแบบ Pre-wired โดยสายเคเบิลจะถูกหล่อติดเข้ากับตัวเรือนโดยตรง (Overmoulded) เพื่อให้ซีลกันรอยรั่วได้อย่างสมบูรณ์
• รูปแบบการเคลื่อนที่ของหัวขับ (Actuating Movement): รองรับการกดทั้งแบบเชิงเส้น (Linear), แบบหมุน (Rotary) และแบบหลายทิศทาง (Multidirection) ขึ้นอยู่กับก้านหรือหัวกดที่เลือกใช้
• ขนาดตัวเรือน (Dimensions): 30 x 51 x 16 มิลลิเมตร (สำหรับเวอร์ชัน EN)

หัวข้อ / คุณสมบัติ (Specifications)	รายละเอียด (Details)
ความกว้าง (Width)	30 มิลลิเมตร
ความสูง / ความยาว (Height/Length)	51 มิลลิเมตร (หมายเหตุ: ความสูงนี้วัดเฉพาะส่วน "ตัวเรือนพลาสติก" หรือ "Metal Housing" ยังไม่รวมความยาวของก้านหรือหัวขับ)
ความหนา / ความลึก (Thickness/Depth)	16 มิลลิเมตร
รูปทรง (Form Factor)	ออกแบบเป็นบล็อกสี่เหลี่ยมทรงแบนบาง (Slim profile) ซึ่งบางเพียง 1.6 ซม. ทำให้เหมาะสำหรับสอดเข้าติดตั้งในซอกหรือพื้นที่เครื่องจักรที่แคบมาก
มาตรฐานมิติอ้างอิง	โครงสร้างขนาดตัวเรือนกว้าง 30 มม. นี้ ถูกออกแบบมาให้อ้างอิงตามมาตรฐานยุโรป EN 50047 และ DIN 43695
ระยะห่างของรูยึด (Mounting Hole Centers)	20 มิลลิเมตร หรือ 22 มิลลิเมตร (ตัวเรือนจะออกแบบเป็นรูสล็อตวงรีเพื่อให้สามารถสไลด์ปรับขยับตำแหน่งระยะยึดได้เล็กน้อย)
ขนาดสกรูที่รองรับ	รูยึดออกแบบมาสำหรับใช้ร่วมกับน็อตสกรูขนาด M4
ลักษณะการประหยัดพื้นที่	ด้วยความหนา 16 มม. ตัวสวิตช์จะแบนแนบไปกับผนังหรือเพลทของชิ้นงาน ทำให้ไม่กินพื้นที่ยื่นออกมาขวางชิ้นส่วนกลไกอื่นๆ
ขนาดหน้าตัดสายไฟ	สายไฟที่หล่อติดมาด้วยจะเป็นสายทนความร้อนชนิด 4 หรือ 5 คอร์ (ขนาดหน้าตัดภายใน 4 x 0.75 mm²) ซึ่งเส้นผ่านศูนย์กลางรวมภายนอกของปลอกสายไฟ (Outer Cable Diameter) จะอยู่ที่ประมาณ 6.5 - 7.5 มิลลิเมตร (ผู้ติดตั้งจะต้องเผื่อรัศมีพื้นที่สำหรับการดัดโค้งของสายไฟ)
ความสูงเพิ่มเติม: กรณีหัวกดพิน (Pin Plunger)	ความสูงรวมอาจจะเพิ่มขึ้นเป็นประมาณ 60 - 65 มม.
ความสูงเพิ่มเติม: กรณีหัวลูกกลิ้ง (Roller Plunger) หรือ ก้านโยกลูกกลิ้ง (Roller Lever)	ความสูงและการยื่นของก้านจะกินพื้นที่ด้านบนหรือด้านข้างเพิ่มขึ้นอีกประมาณ 15 - 30 มม. (ขึ้นอยู่กับองศาและความยาวของก้านที่เลือกใช้งาน)

ข้อมูลทางเทคนิค

รูปแบบการทำงานแบบ Slow Action (Form Za) อายุการทำงานทางกลไก 10 ล้านรอบ ความเร็วการสั่งงานต่ำสุด 1 mm/s

เอกสารข้อมูล

ลิมิตสวิตช์ Limit Switch Crouzet HIGH TEMPERATURE WIRED code MP720 Data Sheet
