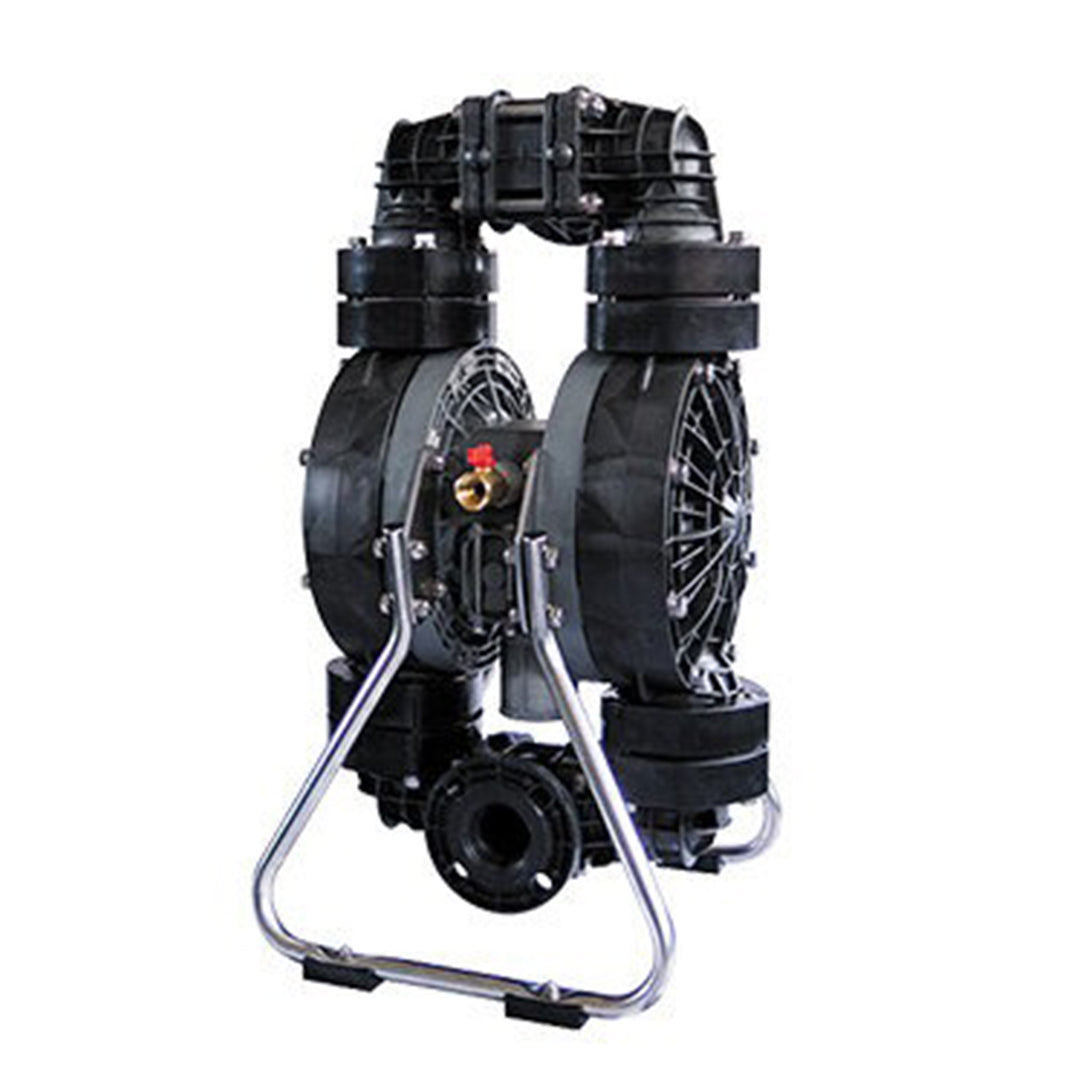

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P50BVT
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P50BVT
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-P50BVT
ดีไซน์ปลอดภัยด้วยโครงสร้างป้องกันการระเบิดในตัว ตัวปั๊มส่วนกลางผลิตจากโพลีโพรพิลีนที่มีความทนต่อการกัดกร่อนสูง (PP-GF) เหมาะสำหรับการลำเลียงสารเคมีและของเหลวหลากหลายประเภท เป็นปั๊มไดอะแฟรมที่ขับเคลื่อนด้วยลมและมีระบบดูดของเหลวด้วยตัวเองอย่างสมบูรณ์ โดยไม่จำเป็นต้องเติมน้ำ priming ล่วงหน้า ด้วยโครงสร้างที่ปลอดภัย จึงไม่จำเป็นต้องใช้มาตรการป้องกันการระเบิดเพิ่มเติม และสามารถใช้งานได้ทุกสถานที่ รุ่น NDP-P50 มีขนาดเส้นผ่านศูนย์กลางท่อ 2 นิ้ว (50 มม.) รองรับอัตราการไหลสูงสุดประมาณ 630 ลิตรต่อนาที สามารถลำเลียงของแข็งขนาดไม่เกิน 8 มม
คุณสมบัติ
คุณสมบัติ
- ใช้โพลีโพรพิลีนชนิดทนการกัดกร่อนสูง (PP-GF) สำหรับตัวกลางของปั๊ม ผลิตภัณฑ์นี้มีความทนทานต่อการกัดกร่อนและสนิม จึงเหมาะสำหรับการลำเลียงสารเคมีและของเหลวหลากหลายประเภท
- วาล์วสวิตช์ลมดีไซน์เฉพาะของ Yamada “C-Spool” วาล์วสวิตช์ลมที่อยู่ในส่วนกลางของปั๊มไดอะแฟรมนี้เป็นแบบปราศจากน้ำมันอย่างสมบูรณ์ จึงไม่จำเป็นต้องบำรุงรักษาหรือเติมน้ำมันหล่อลื่นอย่างสม่ำเสมอ การช่วยเสริมการทำงานด้วยสปริงแบบ C-spring ช่วยลดการหยุดทำงานระหว่างการใช้งาน และทำให้ปั๊มทำงานได้อย่างเสถียร
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | P: GF Polypropylene (PP-GF) |
V: CF Kynar(R) (PVDF-CF) |
| Diaphragm Material | ||
| C: Neoprene (CR) |
NDP-P50BPC (854827) |
- |
| N: Buna N (NBR) |
NDP-P50BPN (854828) |
- |
| E: EPDM | NDP-P50BPE (854829) |
NDP-P50BVE (854843) |
| V: Viton(R) (FKM) |
NDP-P50BPV (854830) |
NDP-P50BVV (854844) |
| T: PTFE | NDP-P50BPT (854831) |
NDP-P50BVT (854845) |
| H: Hytrel(R) (TPEE) | NDP-P50BPH (854832) |
NDP-P50BVH (854846) |
| S: Santoprene(R) (TPO) | NDP-P50BPS (854833) |
NDP-P50BVS (854847) |
| H/T: Hytrel(R) (TPEE) | NDP-P50BPH/T (854834) |
- |
| W: PTFE+EPDM | NDP-P50BPW (855305) |
NDP-P50BVW (855308) |
| Body Material | ||
| Ball Valve | NDP-P50B□H/T,B□W: PTFE Others: Same as the diaphragm material |
|
| Valve Seat | PP | PTFE |
| Valve Stopper | Same as the body material (integrated type) | |
| Center Disk | PP-GF SCS13(Insert material) |
PVDF-CF SCS13(Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | |||
| Nominal Diameter | 2" (50 mm) | ||
| Material Connection |
Suction Port | JIS flange 10K 50A equivalent | |
| Discharge Port | JIS flange 10K 50A equivalent | ||
| Air Connection | Supply Port | Rc 3/4 | |
| Exhaust Port | Rc 1 | ||
| Air Supply Pressure | 0.2~0.7 MPa *1 | ||
| Maximum Discharge Pressure | 0.7 MPa | ||
| Water Discharge/Cycle | NDP-P50B□T: 2300mL *2 NDP-P50B□W: 1600mL *2 Other diaphragm: 4100mL *2 |
||
| Maximum Flow Rate | NDP-P50B□T: 560 L/min *3 NDP-P50B□W: 580 L/min *3 Other diaphragm: 630 L/min *3 |
||
| Maximum Air Consumption | NDP-P50B□T: 5500 L/min (ANR) NDP-P50B□W: 5700 L/min (ANR) Other diaphragm: 5000 L/min (ANR) |
||
| Maximum Size Solid | Maximum 8 mm | ||
| Suction Head Lift | NDP-P50B□W: 2 m NDP-P50B□T: 3 m Others: 5 m | ||
| Net Weight | NDP-P50BPW:34.0 kg NDP-P50BP□:37.0 kg |
NDP-P50BVW:40.0 kg NDP-P50BV□:43.0 kg |
|
การใช้งานหลัก
การใช้งานหลัก
- การจ่ายสารเคมี น้ำบริสุทธิ์ และของเสียของเหลว
- การถ่ายเทของเหลวไวไฟในพื้นที่ป้องกันการระเบิด
- การลำเลียงส่วนผสมและวัตถุดิบในอุตสาหกรรมอาหาร
- การจ่ายสารทำความสะอาดท่อ
- การเก็บรวบรวมน้ำมันเสียและน้ำเสีย
- การลำเลียงแอลกอฮอล์ น้ำยาฆ่าเชื้อ และตัวทำละลาย
