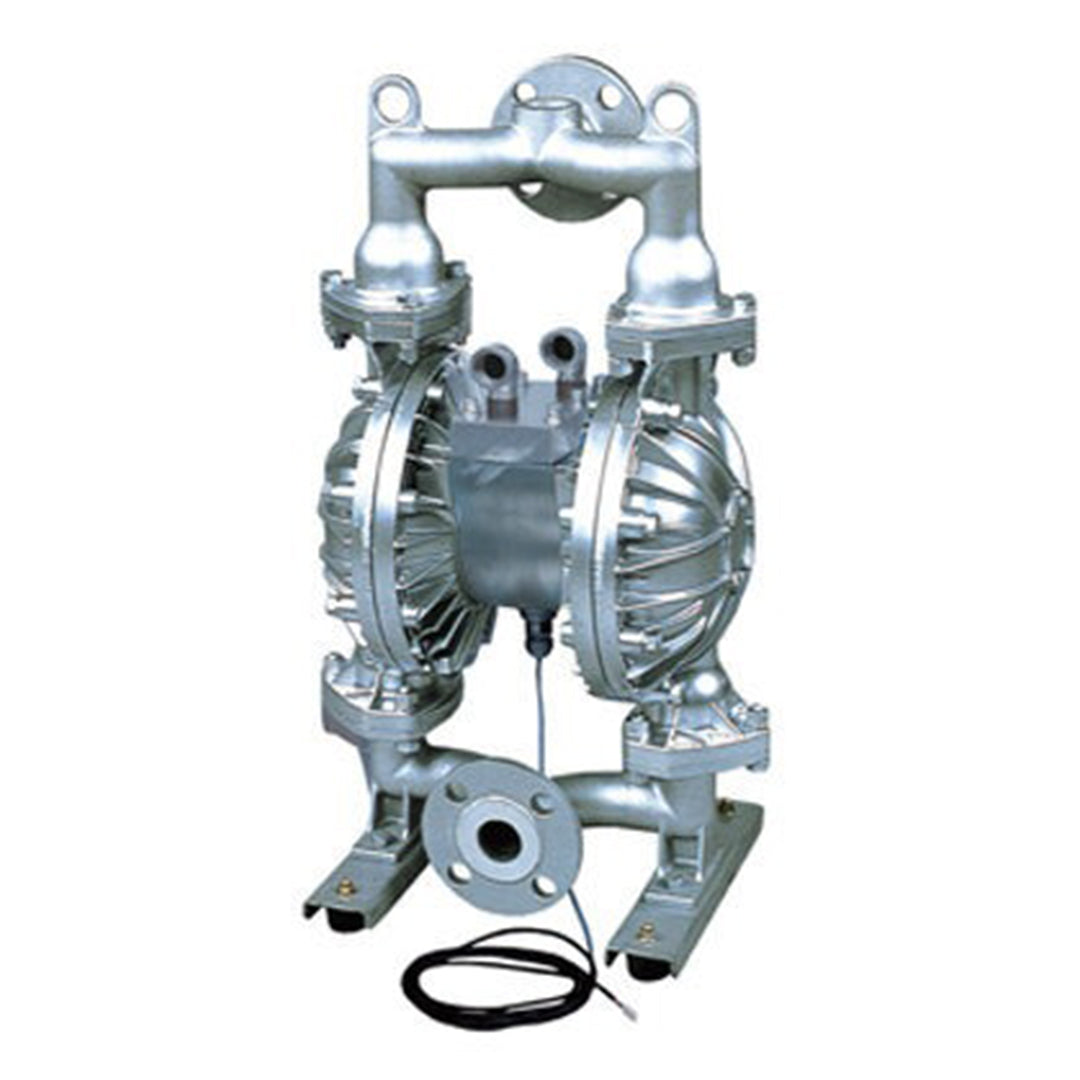

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BST-E

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BST-E

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
168,930.00 ฿
168,930.00 ฿
Sale Sold out

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BST-E

โครงสร้างเรียบง่าย ดูแลรักษาง่าย! รุ่นนี้มาพร้อมเซนเซอร์ตรวจจับความใกล้แบบส่งความถี่สูงในตัว ปั๊มไดอะแฟรมจะทำงานโดยการตรวจจับสัญญาณจากเซนเซอร์และควบคุมการสลับของโซลินอยด์วาล์ว เป็นระบบดูดของเหลวด้วยตัวเองอย่างสมบูรณ์ (Fully self-suction) จึงไม่จำเป็นต้องเติมน้ำ priming ก่อนการใช้งาน รุ่น NDP-80-E มีขนาดเส้นผ่านศูนย์กลางท่อ 3 นิ้ว (80 มม.) และให้อัตราการไหลสูงสุดประมาณ 650 ลิตร/นาที สามารถลำเลียงของแข็งที่มีขนาดไม่เกิน 10 มม.

คุณสมบัติ

  • รุ่นควบคุมด้วยเซนเซอร์พร้อมเซนเซอร์ตรวจจับความใกล้ในตัวที่ส่งสัญญาณความถี่สูง ภายในตัวปั๊มติดตั้งเซนเซอร์ตรวจจับความใกล้ซึ่งจะตรวจจับตำแหน่งสิ้นสุดของจังหวะการทำงาน (stroke end) จากนั้นตัวควบคุมปั๊มจะสั่งการให้โซลินอยด์วาล์วเปลี่ยนทิศทางลมเพื่อควบคุมการทำงานของปั๊มอย่างแม่นยำและมีประสิทธิภาพ

ขนาด

belt

ข้อมูลจำเพาะ

Body Material A: Aluminum
(ADC12/AC4C-T6)		 S: Stainless Steel
(SCS14)		 F: Cast Iron
(FC250)		 P: GF Polypropylene
(PP-GF)
Diaphragm Material
C: Neoprene
(CR)		 NDP-80BAC-E
(853209)		 NDP-80BSC-E
(853216)		 NDP-80BFC-E
(853223)		 NDP-80BPC-E
(853230)
N: Buna N
(NBR)		 NDP-80BAN-E
(853205)		 NDP-80BSN-E
(853212)		 NDP-80BFN-E
(853219)		 NDP-80BPN-E
(853226)
E: EPDM NDP-80BAE-E
(853210)		 NDP-80BSE-E
(853217)		 NDP-80BFE-E
(853224)		 NDP-80BPE-E
(853231)
V: Viton(R)
(FKM)		 NDP-80BAV-E
(853208)		 NDP-80BSV-E
(853215)		 NDP-80BFV-E
(853222)		 NDP-80BPV-E
(853229)
T: PTFE NDP-80BAT-E
(853207)		 NDP-80BST-E
(853214)		 NDP-80BFT-E
(853221)		 NDP-80BPT-E
(853228)
H: Hytrel(R) (TPEE) NDP-80BAH-E
(853206)		 NDP-80BSH-E
(853213)		 NDP-80BFH-E
(853220)		 NDP-80BPH-E
(853227)
S: Santoprene(R) (TPO) NDP-80BAS-E
(853211)		 NDP-80BSS-E
(853218)		 NDP-80BFS-E
(853225)		 NDP-80BPS-E
(853232)
Wetted Parts Material
Ball Valve Same as the diaphragm material
Valve Seat NDP-80BAT-E: A5056
Others: Same as the
diaphragm material		 NDP-80BST-E:
SUS316
Others: Same as the
diaphragm material		 NDP-80BFT-E:
SUS316
Others: Same as the
diaphragm material		 PP
Valve Stopper Same as the body material (integrated type)
Center Disk A5056 SUS316 SS400 PP-GF
SCS13(Insert
material)

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 3" (80 mm)
Material
Connection		 Suction Port JIS flange
10K 80A equivalent		 Rc 3 JIS flange
10K 80A equivalent
Discharge Port
Air Connection Supply Port Rc 3/4 (Shared supply and exhaust port x 2) *1
Exhaust Port
Air Supply Pressure 0.2~0.7 MPa *2
Maximum Discharge Pressure 0.7 MPa
Water Discharge/Cycle Fluorine resin diaphragm: 3.8 L *3 Other diaphragm: 8.5 L *3
Maximum Flow Rate Fluorine resin diaphragm: 460 L/min *4
Other diaphragm: 650 L/min *4		 Fluorine resin
diaphragm: 430 L/min
*4
Other diaphragm:
610 L/min *4
Maximum Air Consumption 4500 L/min (ANR)
Maximum Size Solid Maximum 10 mm
Suction Head Lift NDP-80B□T-E: 3 m Others: 5 m
Net Weight 64.0 kg 101.0 kg 111.0 kg 63.0 kg

การใช้งานหลัก

  • การลำเลียงหมึกพิมพ์และเม็ดสี (Transfer of Inks and Pigments)
  • การหมุนเวียนและพ่นน้ำยาถอดแบบ (Circulation and Spraying of Mold Release Agent)
  • การดูดน้ำเสียและน้ำมันเสียจากโรงงาน (Pumping Out Factory Wastewater and Waste Oil)
  • การจ่ายสีให้กับเครื่องเคลือบแบบลูกกลิ้ง (Supply of Paint to Roll Coater)
  • การลำเลียงดินเคลือบและเคลือบเงา (Transfer of Clay and Glazes)
  • การจ่ายน้ำมัน, ของเหลวหล่อเย็น, สี ฯลฯ (Supplying Oil, Coolant Fluid, Paint, Etc.)
