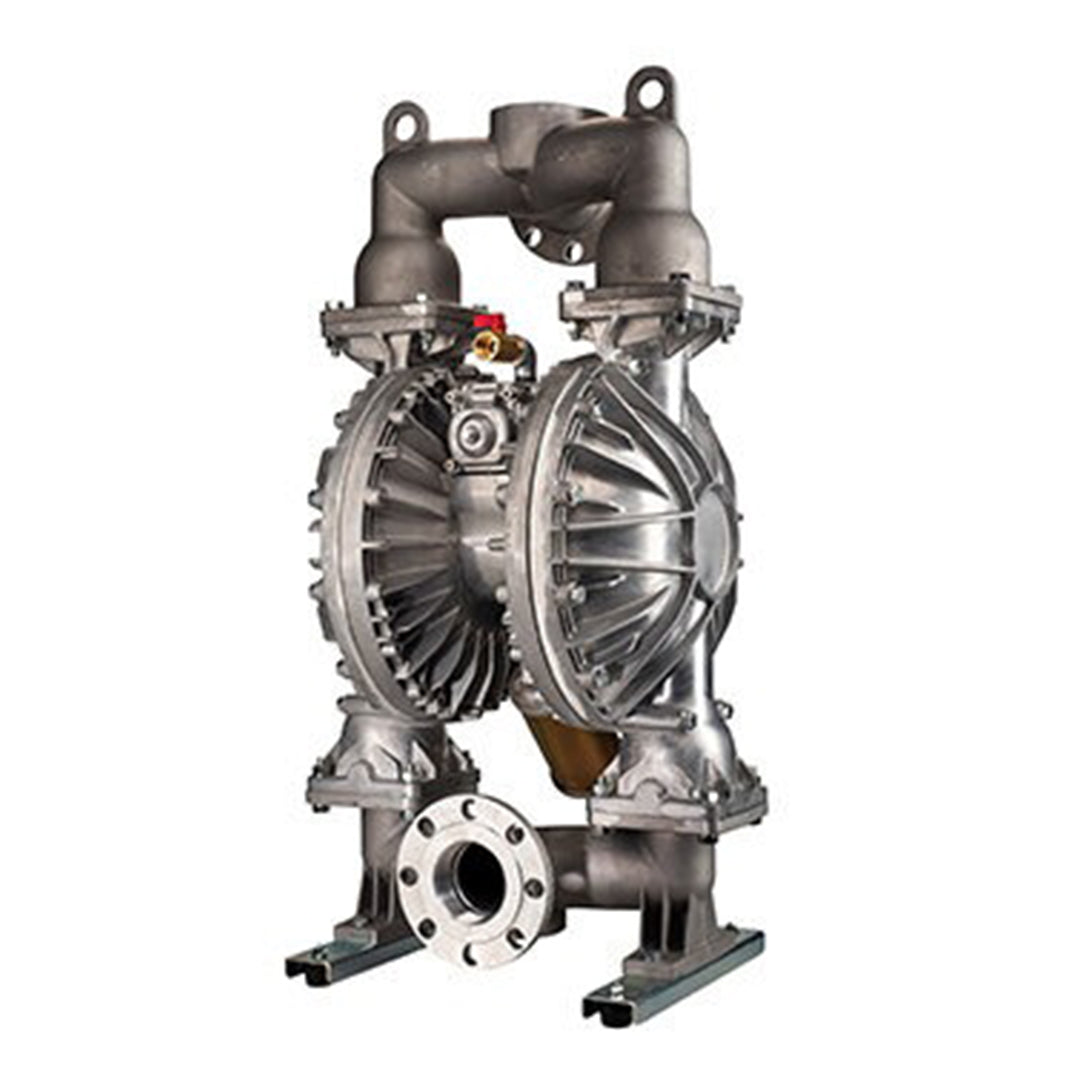

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BAE

Name: ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BAE
Brand: YAMADA
SKU: NDP-80BAE
Price: 151008.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

151,008.00 ฿

Sale Sold out

Quantity

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-80BAE

ปั๊มรุ่นนี้สามารถลำเลียงของเหลวที่ไวไฟได้อย่างปลอดภัย โดยเป็นแบบดูดของเหลวได้ด้วยตัวเอง (self-suction) ซึ่งช่วยให้สามารถดูดของเหลวได้อย่างมีประสิทธิภาพโดยไม่ต้องเติมน้ำล่วงหน้า (ไม่ต้องปั๊มล่อ) โครงสร้างถูกออกแบบมาให้ปลอดภัยโดยไม่จำเป็นต้องใช้มาตรการป้องกันการระเบิด ทำให้สามารถใช้งานได้ในทุกที่ เพียงแค่เปิดหรือปิดวาล์ว ก็สามารถตัดการไหลหรือควบคุมการระบายน้ำได้อย่างง่ายดายและปลอดภัย

เปรียบเทียบราคา ปั๊มไดอะแฟรม (Diaphragm Pump) ตัวอื่นๆ

คุณสมบัติ

วาล์วนำร่องซ้ายและขวาแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องทั้งสองฝั่งนี้ทำหน้าที่กระตุ้นวาล์วสวิตช์ลม (air switch valve) เมื่อไดอะแฟรมถึงขีดจำกัดของการทำงาน (stroke limit) โดยเป็นระบบที่ไม่ต้องใช้น้ำมันหล่อลื่น (oil-free) อย่างสมบูรณ์ และได้ตัดการใช้ซีลแบบไดนามิก (dynamic seals) ออกไป เนื่องจากเป็นการแยกกันทำงานของซ้ายและขวาอย่างอิสระ จุดเด่นสำคัญ: ทนทานต่อการสึกหรอ ช่วยให้ปั๊มทำงานได้อย่างเสถียรและต่อเนื่องในระยะยาว เหมาะสำหรับการใช้งานที่ต้องการความน่าเชื่อถือสูงและลดค่าใช้จ่ายในการบำรุงรักษา
วาล์วสวิตช์ลมดีไซน์เฉพาะของ Yamada “C-Spool” วาล์วสวิตช์ลมที่ติดตั้งอยู่ตรงกลางของปั๊มไดอะแฟรมนี้ถูกออกแบบโดยเฉพาะโดย Yamada ให้เป็นแบบ ไม่ต้องใช้น้ำมันหล่อลื่น (oil-free) อย่างสมบูรณ์ จึงไม่จำเป็นต้องมีการหล่อลื่นหรือบำรุงรักษาเป็นประจำ นอกจากนี้ยังมีระบบช่วยทำงานด้วยสปริงรูปตัว C (C-spring) ที่ช่วยลดปัญหาการหยุดทำงานระหว่างใช้งาน ทำให้ปั๊มทำงานได้อย่าง เสถียรและต่อเนื่อง ตอบโจทย์การใช้งานที่ต้องการความน่าเชื่อถือสูงและลดความเสียหายจากการหยุดทำงานบ่อยครั้ง

ขนาด

ข้อมูลจำเพาะ

Body Material	A: Aluminum (ADC12/AC4C-T6)	S: Stainless Steel (SCS14)	F:Cast Iron (FC250)	P:GF Polypropylene (PP-GF)
Diaphragm Material
C: Neoprene (CR)	NDP-80BAC (852667)	NDP-80BSC (852669)	NDP-80BFC (852852)	NDP-80BPC (852671)
N: Buna N (NBR)	NDP-80BAN (852338)	NDP-80BSN (852341)	NDP-80BFN (852848)	NDP-80BPN (852344)
E: EPDM	NDP-80BAE (852668)	NDP-80BSE (852670)	NDP-80BFE (852853)	NDP-80BPE (852672)
V: Viton(R) (FKM)	NDP-80BAV (852316)	NDP-80BSV (852317)	NDP-80BFV (852851)	NDP-80BPV (852318)
T: PTFE	NDP-80BAT (852340)	NDP-80BST (852343)	NDP-80BFT (852850)	NDP-80BPT (852346)
H: Hytrel(R) (TPEE)	NDP-80BAH (852339)	NDP-80BSH (852342)	NDP-80BFH (852849)	NDP-80BPH (852345)
S: Santoprene(R) (TPO)	NDP-80BAS (852722)	NDP-80BSS (852723)	NDP-80BFS (852854)	NDP-80BPS (852724)
H/T: Hytrel(R) (TPEE)	NDP-80BAH/T (853033)	NDP-80BSH/T (853034)	NDP-80BFH/T (853035)	NDP-80BPH/T (853036)
W: PTFE+EPDM	NDP-80BAW (855311)	NDP-80BSW (855313)	NDP-80BFW (855316)	NDP-80BPW (855318)
Wetted Parts Material
Ball Valve	NDP-80B=H/T,B=W: A5056 Others: Same as the diaphragm material
Valve Seat	NDP-80BAT,BAW: A5056 Others: Same as the diaphragm material	NDP-80BST,BSW: SUS316 Others: Same as the diaphragm material	NDP-80BFT: SUS316 Others: Same as the diaphragm material	PP
Valve Stopper	Same as the body material (integrated type)
Center Disk	A5056	SUS316	SS400	PP-GF SUS13 (Insert material)

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter		3" (80 mm)
Material Connection	Suction Port	JIS flange 10K 80A equivalent		Rc 3	JIS flange 10K 80A equivalent
	Discharge Port	JIS flange 10K 80A equivalent		Rc 3	JIS flange 10K 80A equivalent
Air Connection	Supply Port	Rc 3/4 (W/air valve)
	Exhaust Port	Rc 1 (W/silencer)
Air Supply Pressure		0.2 ~ 0.7MPa ※1
Maximum Discharge Pressure		0.7MPa
Water Discharge/Cycle		NDP-80B=T: 3500mL 2 NDP-80B=W: 5400mL 2 Other diaphragm: 8700mL *2			NDP-80BPT: 3800mL 2 NDP-80BPW: 5000mL 2 Other diaphragm: 8500mL *2
Maximum Flow Rate		NDP-80B=T: 640 L/min 3 Other diaphragm: 840 L/min 3			NDP-80BPT: 580 L/min 3 Other diaphragm: 800 L/min 3
Maximum Air Consumption		NDP-80B=W: 6800 L/min (ANR) Other diaphragm: 7100 L/min (ANR)			6000 L/min (ANR)
Maximum Size Solid		Maximum 10 mm
Suction Head Lift		NDP-80B=W: 2 m NDP-80B=T: 3 m Others: 5 m
Net Weight		BAT: 58.5 kg BAW: 61.0 kg Others: 62.0 kg	BST: 101.5 kg BSW: 104.0 kg Others: 109.0 kg	BFT: 101.5 kg BFW:104.0 kg Others: 109.5 kg	BPT: 61.5 kg BPW: 67.5 kg Others: 65.5 kg
