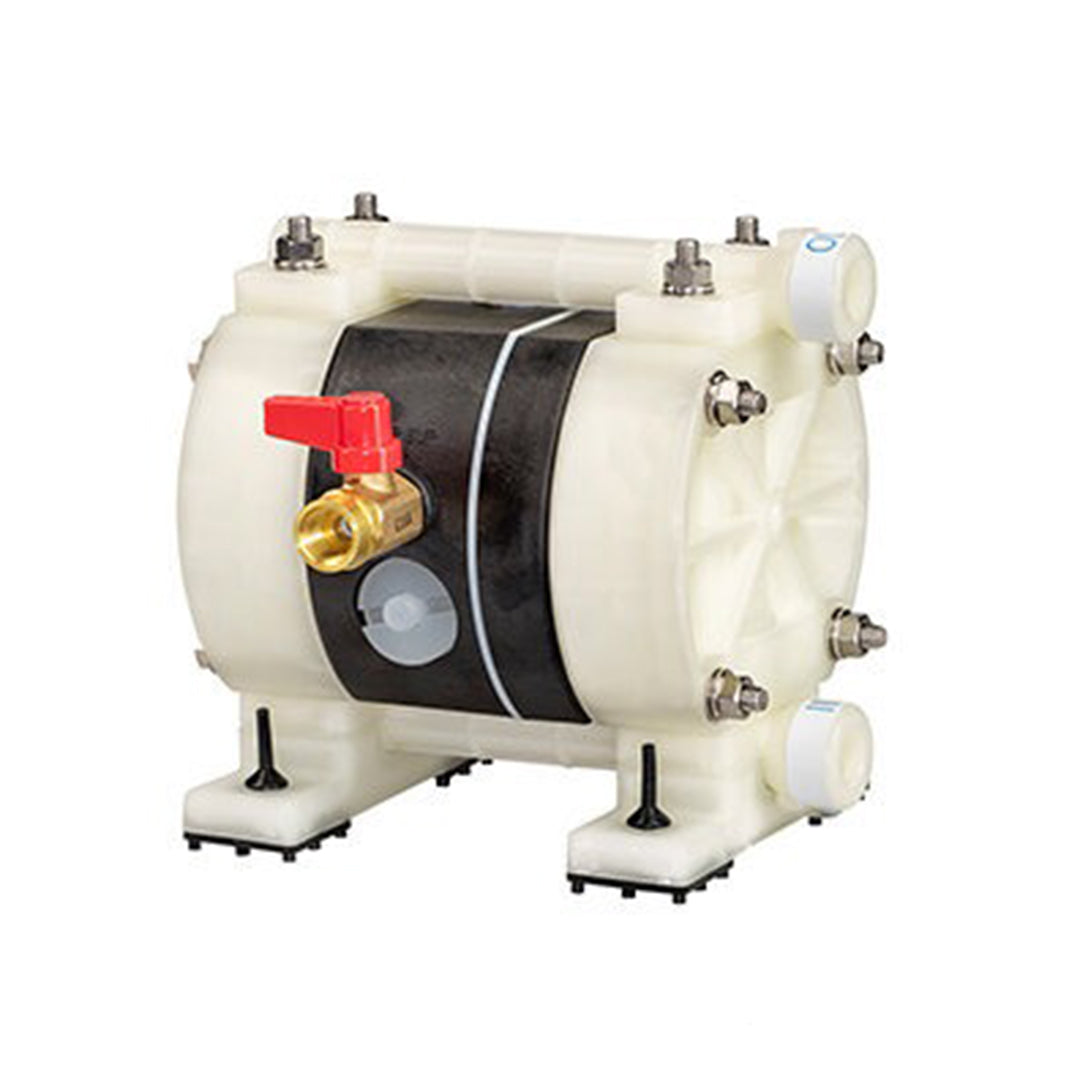

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-5FPT
ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-5FPT
YAMADA
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-5FPT
ออกแบบเพื่อความปลอดภัยด้วยคุณสมบัติป้องกันการระเบิดในตัว (Intrinsically Explosion-proof) ปั๊มไดอะแฟรมขับเคลื่อนด้วยลมรุ่นนี้สามารถลำเลียงของเหลวที่ติดไฟง่ายได้อย่างปลอดภัย ด้วยโครงสร้างที่ออกแบบให้เหมาะสำหรับใช้งานในพื้นที่เสี่ยงต่อการระเบิด
ดูดเองได้เต็มประสิทธิภาพ (Fully Self-Suction Type) สามารถดูดของเหลวได้โดยไม่ต้องมีการเติมน้ำหล่อปั๊มล่วงหน้า (ไม่ต้องไพรเมอร์) ให้การทำงานสะดวกและประหยัดเวลา
ควบคุมง่ายและปลอดภัย การเปิด-ปิดวาล์วที่ปลายทางสามารถหยุดการไหลของของเหลวได้อย่างง่ายดาย หรือควบคุมปริมาณการจ่ายน้ำได้ตามต้องการอย่างปลอดภัย
คุณสมบัติ
คุณสมบัติ
- วาล์วนำร่องซ้ายและขวาแบบแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องทำหน้าที่กระตุ้นการทำงานของวาล์วลมหลักเมื่อถึงจุดสิ้นสุดของจังหวะการเคลื่อนที่ โดยออกแบบให้แยกฝั่งซ้ายและขวาอย่างอิสระ และปราศจากการใช้น้ำมันหล่อลื่น ด้วยการตัดการใช้ซีลแบบเคลื่อนไหว (Dynamic Seals) จึงช่วยลดการสึกหรอ และเพิ่มความทนทาน ส่งผลให้ปั๊มสามารถทำงานได้อย่างมีเสถียรภาพในระยะยาว
- วาล์วลม “C-Spool” ที่ออกแบบโดยเฉพาะจาก Yamada วาล์วลมในส่วนกลางของปั๊มไดอะแฟรมได้รับการออกแบบเฉพาะโดย Yamada ให้เป็นระบบปราศจากน้ำมันอย่างสมบูรณ์ จึงไม่จำเป็นต้องหล่อลื่นเป็นประจำ นอกจากนี้ยังมีสปริงช่วยทำงานแบบ C-Spring ซึ่งช่วยลดปัญหาการหยุดทำงานระหว่างการใช้งาน และช่วยให้ปั๊มทำงานได้อย่างเสถียรและต่อเนื่อง
ขนาด
ขนาด
ข้อมูลจำเพาะ
ข้อมูลจำเพาะ
| Body Material | |||||
|---|---|---|---|---|---|
| A: Aluminum (ADC12) | S: Stainless Steel (SCS14) | P: GF Polypropylene (PP-GF) | V: CF Kynar(R) (PVDF-CF) | D: Groundable Acetal (POM) | |
| Diaphragm Material | |||||
| T: PTFE | NDP-5FAT (851496) |
NDP-5FST (851497) |
NDP-5FPT (851306) |
NDP-5FVT (852110) |
NDP-5FDT (853779) |
| Wetted Parts Material | |||||
| Valve Seat | SUS316 | SUS316 | PP-GF | PVDF-CF | POM |
| Valve Stopper | SUS316 | SUS316 | PP | PVDF-CF | POM |
| Center Disk | A5056 | SUS316 | PP SUS304 (Insert material) |
PVDF-CF SUS304 (Insert material) |
POM SUS304 (Insert material) |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| Specifications | ||||||
| Nominal Diameter | 1/4"(8mm) | |||||
| Material Connection | Suction Port | Rc1/4 | ||||
| Discharge Port | Rc1/4 | |||||
| Air Connection | Supply Port | Rc 1/4 (W/air valve) | ||||
| Exhaust Port | Rc 3/8 (W/internal silencer) *1 | |||||
| Air Supply Pressure | 0.2 ~ 0.7 Mpa*2 | |||||
| Maximum Discharge Pressure | 0.7 MPa | |||||
| Water Discharge/Cycle | 20 mL *3 | |||||
| Maximum Flow Rate | 11 L/min *4 | |||||
| Maximum Air Consumption | 250 L/min (ANR) | |||||
| Maximum Size Solid | - *5 | |||||
| Suction Head Lift | 1m | |||||
| Net Weight | 1.6 kg | 2.7 kg | 1.3 kg | 1.7 kg | 1.4 kg | |
การใช้งานหลัก
การใช้งานหลัก
- การหมุนเวียนของสารเคลือบแม่พิมพ์ (Mold Release Agent)
- การสูบของเหลวจากหัวพ่น, น้ำเสียจากโรงงาน และน้ำมันเสีย
- การลำเลียงของเหลวไวไฟในพื้นที่ป้องกันการระเบิด
- การจ่ายสีไปยังเครื่องเคลือบแบบลูกกลิ้ง (Roll Coater)
- การระบายน้ำจากโรงไฟฟ้า
- การเก็บรวบรวมของเสียในระหว่างทำความสะอาดท่อและถัง
- การลำเลียงเชื้อเพลิงในพื้นที่กันระเบิด
- การลำเลียงดินเหนียวและน้ำยาเคลือบเซรามิก (Clay and Glazes)
- การลำเลียงส่วนผสมและวัตถุดิบในอุตสาหกรรมอาหาร
- การลำเลียงแอลกอฮอล์ น้ำยาฆ่าเชื้อ และตัวทำละลาย
- การจ่ายน้ำมัน, ของเหลวหล่อเย็น, สี ฯลฯ
- การลำเลียงผงแห้งที่ไม่มีน้ำ (Anhydrous Powder)
