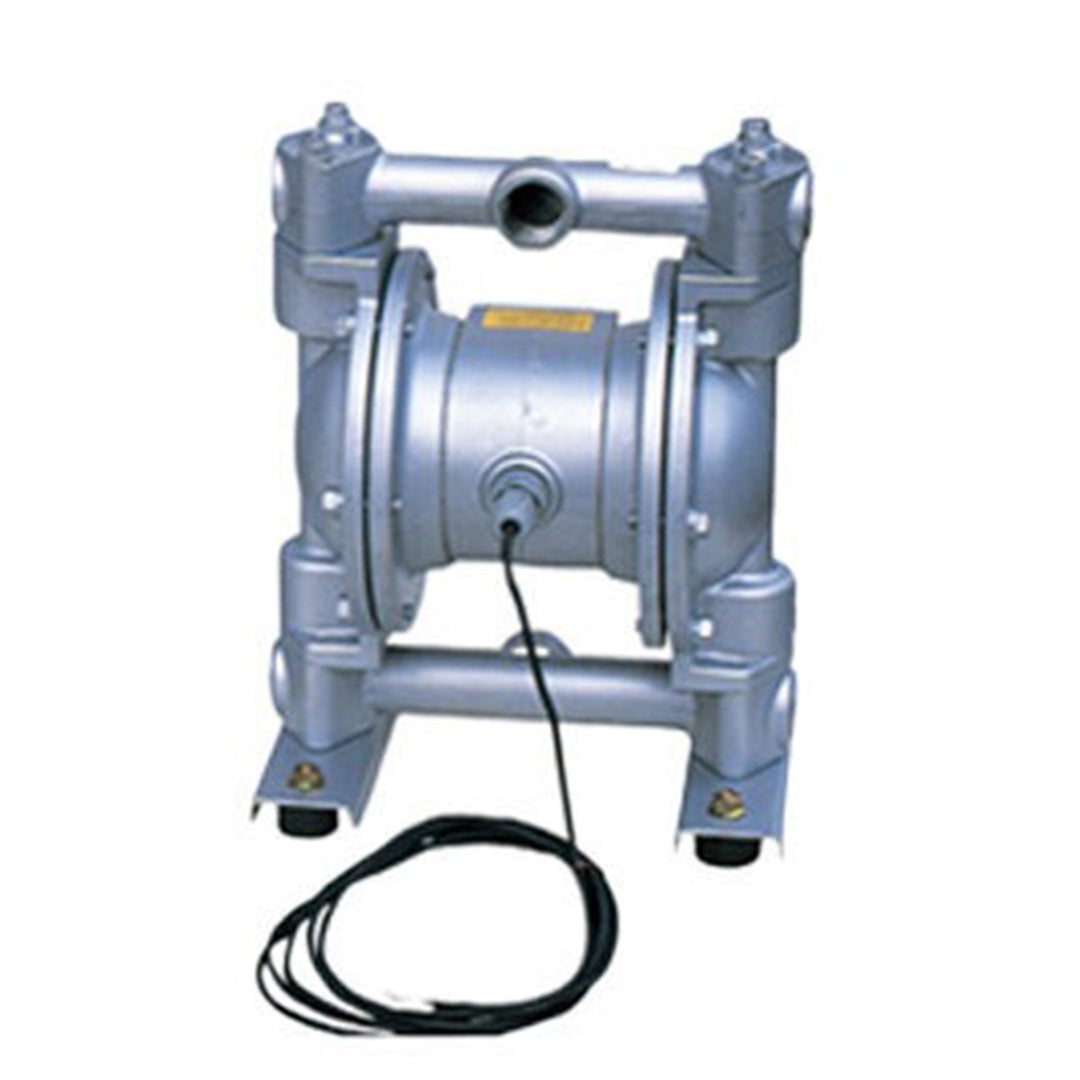

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-25BAS-E

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-25BAS-E

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
70,992.00 ฿
70,992.00 ฿
Sale Sold out

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-25BAS-E

น้ำหนักเบา กะทัดรัด! โครงสร้างเรียบง่าย ดูแลรักษาง่าย รุ่นนี้มาพร้อมกับเซนเซอร์แบบ Proximity ที่ส่งสัญญาณความถี่สูงในตัว เป็นปั๊มไดอะแฟรมที่ควบคุมการทำงานด้วยการตรวจจับตำแหน่งด้วยเซนเซอร์ และสั่งเปลี่ยนทิศทางของวาล์วโซลินอยด์ ระบบดูดของเหลวด้วยตัวเองอย่างสมบูรณ์ (Fully self-suction type) สามารถสูบของเหลวได้อย่างมีประสิทธิภาพโดยไม่ต้องมีการเติมน้ำ priming ล่วงหน้า

คุณสมบัติ

  • รุ่นควบคุมด้วยเซนเซอร์ พร้อมเซนเซอร์ตรวจจับระยะในตัวที่ส่งความถี่สูง ตัวเซนเซอร์ที่ติดตั้งภายในตัวปั๊มจะตรวจจับตำแหน่งสิ้นสุดของจังหวะการทำงาน (stroke end) และควบคุมการสลับโซลินอยด์วาล์วผ่านตัวควบคุมของปั๊ม เพื่อให้ปั๊มทำงานอย่างต่อเนื่องและแม่นยำ

ขนาด

belt

ข้อมูลจำเพาะ

Body Material A: Aluminum
(ADC12)		 S: Stainless Steel
(SCS14)		 F: Cast Iron
(FC45C)		 P: GF Polypropylene
(PP-GF)		 V:CF Kynar(R)
(PVDF-CF)
Diaphragm Material
C: Neoprene
(CR)		 NDP-25BAC-E
(853118)		 NDP-25BSC-E
(853125)		 NDP-25BFC-E
(853132)		 NDP-25BPC-E
(853139)		 -
N: Buna N
(NBR)		 NDP-25BAN-E
(853119)		 NDP-25BSN-E
(853126)		 NDP-25BFN-E
(853133)		 NDP-25BPN-E
(853140)		 -
E: EPDM NDP-25BAE-E
(853120)		 NDP-25BSE-E
(853127)		 NDP-25BFE-E
(853134)		 NDP-25BPE-E
(853141)		 NDP-25BVE-E
(854947)
V: Viton(R)
(FKM)		 NDP-25BAV-E
(853121)		 NDP-25BSV-E
(853128)		 NDP-25BFV-E
(853135)		 NDP-25BPV-E
(853142)		 NDP-25BVV-E
(854948)
T: PTFE NDP-25BAT-E
(853122)		 NDP-25BST-E
(853129)		 NDP-25BFT-E
(853136)		 NDP-25BPT-E
(853143)		 NDP-25BVT-E
(854949)
H: Hytrel(R) (TPEE) NDP-25BAH-E
(853123)		 NDP-25BSH-E
(853130)		 NDP-25BFH-E
(853137)		 NDP-25BPH-E
(853144)		 -
S: Santoprene(R) (TPO) NDP-25BAS-E
(853124)		 NDP-25BSS-E
(853131)		 NDP-25BFS-E
(853138)		 NDP-25BPS-E
(853145)		 -
Wetted Parts Material
Ball Valve Same as the diaphragm material
Valve Seat SMS1025 SUS316 SMS1025 PP-GF PVDF-CF
Valve Stopper ADC12 SCS14 SCS14 PP-GF PVDF-CF
Center Disk NDP-25BAT-E:
A5056
Others:SUS316		 SUS316 SUS316 PP-GF
SCS13
(Insert material)		 PVDF-CF
SCS13
(Insert material)

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 1" (25 mm)
Material
Connection		 Suction
Port		 Rc 1
Discharge
Port		 Rc 1
Air Connection Supply
Port		 Rc 3/8 x 2 (Shared supply and exhaust port x 2) *1
Exhaust
Port
Air Supply Pressure 0.2~0.7 MPa *2
Maximum Discharge
Pressure		 0.7 MPa
Water Discharge/Cycle Fluorine resin diaphragm: 500 mL *3 Other diaphragm: 600 mL *3
Maximum Flow Rate Fluorine resin diaphragm: 90 L/min *4 Other diaphragm: 105 L/min *4
Maximum Air Consumption 1000 L/min (ANR)
Maximum Size Solid Maximum 3 mm
Suction Head Lift NDP-25B□T-E: 2 m Others: 5 m
Net Weight 12.0 kg 19.0 kg 19.0 kg 10.0 kg 12.5 kg

การใช้งานหลัก

  • การลำเลียงหมึกพิมพ์และสีผสม (Transfer of Inks and Pigments)
  • การหมุนเวียนและพ่นน้ำยาถอดแบบแม่พิมพ์ (Circulation and Spraying of Mold Release Agent)
  • การสูบน้ำเสียและน้ำมันเสียจากโรงงาน (Pumping Out Factory Wastewater and Waste Oil)
  • การจ่ายสีไปยังเครื่องเคลือบลูกกลิ้ง (Supply of Paint to Roll Coater)
  • การลำเลียงดินเคลือบและเคลือบเงา (Transfer of Clay and Glazes)
  • การจ่ายน้ำมัน น้ำหล่อเย็น สี และของเหลวอื่นๆ (Supplying Oil, Coolant Fluid, Paint, Etc.)
