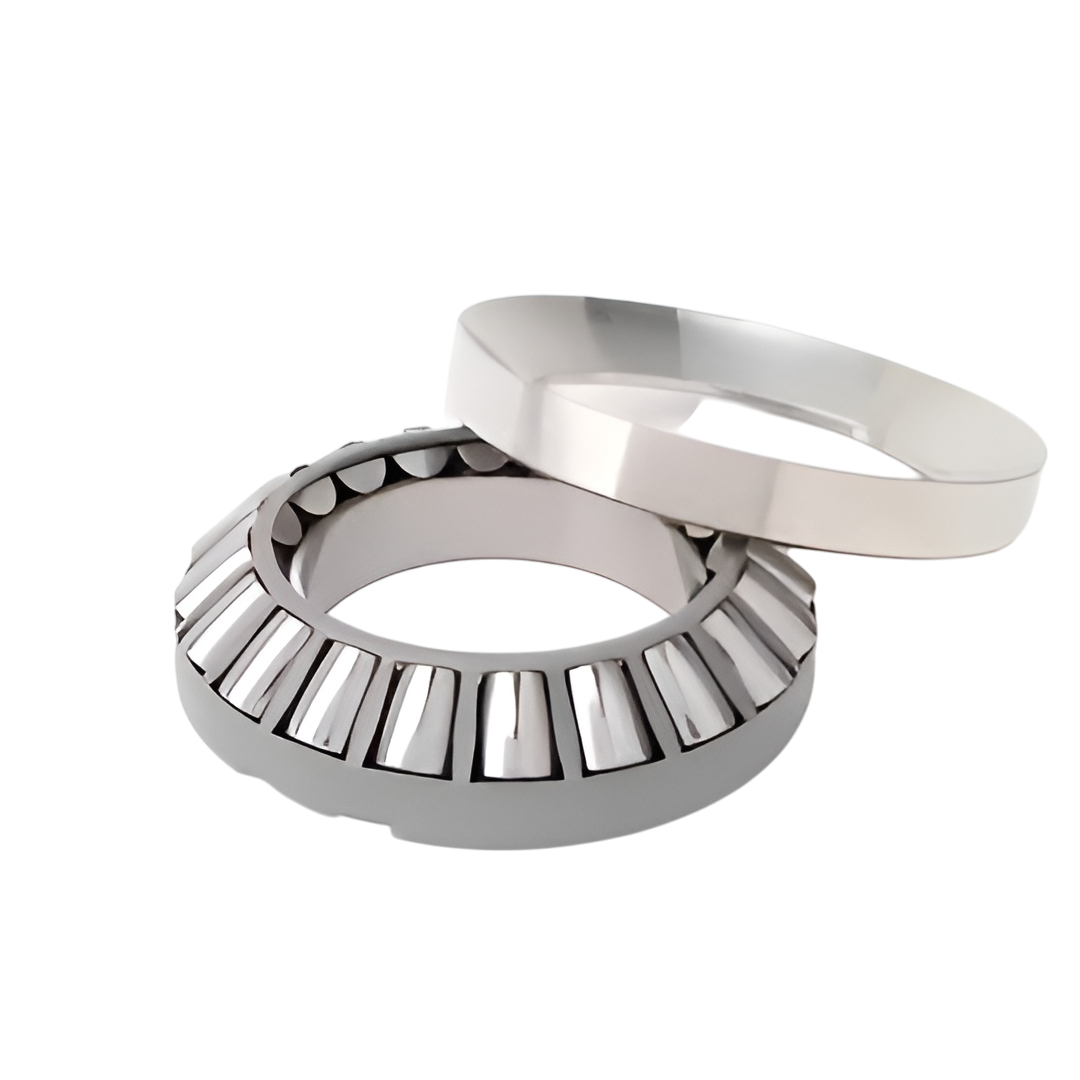

ตลับลูกปืน TIMKEN T9030FSA-T9030SA
ตลับลูกปืน TIMKEN T9030FSA-T9030SA
TIMKEN
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
196,689.03 ฿
Regular price
Sale price
196,689.03 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด ตลับลูกปืน TIMKEN T9030FSA-T9030SA
ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ใช้การออกแบบลูกกลิ้งเรียวที่มีความแข็งแรงสูง รองรับแรงกดในแนวแกนอย่างมีประสิทธิภาพ
- ถูกพัฒนาเฉพาะสำหรับงานที่ต้องการความทนทานต่อแรงกดสูงและการทำงานอย่างต่อเนื่อง
- โครงสร้างมีความแข็งแรงและให้การกระจายแรงที่สม่ำเสมอ ลดโอกาสเกิดความเสียหายจากแรงกระแทก
- ให้ความมั่นคงและความน่าเชื่อถือสูง เหมาะสำหรับสภาวะการใช้งานหนัก
การติดตั้ง
- ควรติดตั้งในตำแหน่งที่มีแรงกดในแนวแกนสูงและอาจมีแรงรัศมีร่วมด้วย
- ต้องติดตั้งด้วยความละเอียด เพื่อให้ลูกกลิ้งเรียวและร่องทางวิ่งเข้ากันอย่างถูกต้อง
- สามารถใช้ร่วมกับอุปกรณ์เสริมเฉพาะด้าน เช่น ชุดยึดหรือโครงสร้างรองรับ เพื่อเพิ่มเสถียรภาพ
- ต้องมีระบบหล่อลื่นที่เหมาะสม เพื่อรักษาความลื่นไหลและยืดอายุการใช้งาน
การใช้งาน
- เหมาะกับเครื่องจักรงานหนักที่ต้องการรองรับแรงกดสูง เช่น โรงรีดโลหะ กังหัน หรือระบบขับเคลื่อนกำลังสูง
- ใช้ได้ดีในงานที่ต้องการความต่อเนื่องและเสถียรภาพภายใต้ภาระงานหนัก
- เหมาะสำหรับงานที่ต้องการความทนทานยาวนาน และลดความเสี่ยงจากการหยุดทำงานเพื่อบำรุงรักษา
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขตลับลูกปืน (Bearing Part Number) | T9030FSA-T9030SA |
| เลขรูป (Figure No.) | 4 |
| ขนาดตลับลูกปืน (Bearing Dimensions) Large O.D. (D) เส้นผ่านศูนย์กลางนอกใหญ่ mm/in | 482.600 / 19.0000 |
| ขนาดตลับลูกปืน (Bearing Dimensions) Small O.D. (D₁) เส้นผ่านศูนย์กลางนอกเล็ก mm/in | 482.600 / 19.0000 |
| ขนาดตลับลูกปืน (Bearing Dimensions) Bearing Width (T) ความกว้างตลับลูกปืน mm/in | 131.763 / 5.1875 |
| ขนาดตลับลูกปืน (Bearing Dimensions) Flat Race Width (T₁) ความกว้างร่องเรียบ mm/in | – |
| ขนาดตลับลูกปืน (Bearing Dimensions) Bore (d) เส้นผ่านศูนย์กลางใน mm/in | 168.275 / 6.6250 |
| ขนาดตลับลูกปืน (Bearing Dimensions) Screw Extension Diameter (H) เส้นผ่านศูนย์กลางขยายของสกรู mm/in | 419.100 / 16.5000 |
| ค่าการรับแรงสถิต (Static Load Rating) Ca₀ ค่าการรับแรงสถิต (kN / lbf) | 20640 / 4640000 |
| ขนาดติดตั้ง (Mounting Dimensions) Spherical Radius (Rs) รัศมีทรงกลม mm/in | 1295.4 / 51.00 |
| ขนาดติดตั้ง (Mounting Dimensions) rs max รัศมีมุมสูงสุด mm/in | 11.2 / 0.44 |
| ขนาดติดตั้ง (Mounting Dimensions) R รัศมี mm/in | – |
| น้ำหนักตลับลูกปืน (Bearing Weight) kg / lbs | 170.2 / 375.2 |
| ตารางค่าความคลาดเคลื่อน (Tolerance Table) | 9, 10, 11 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Thrust Tapered Roller Bearing – Screwdown Bearing – Types TTHDSX/SV และ TTHDFLSX/SV |
| โครงสร้าง | ใช้ลูกกลิ้งทรงเรียวออกแบบพิเศษ พร้อมรางวิ่งแข็งแรง รองรับงานที่ต้องใช้แรงกดสูงอย่างต่อเนื่อง |
| การรับแรง | เหมาะสำหรับการรับแรงในแนวแกนขนาดใหญ่ร่วมกับแรงรัศมี ใช้ได้ดีในงานโหลดหนักมาก |
| คุณสมบัติเด่น | รุ่น TTHDSX/SV เน้นความแข็งแรงและความทนทาน ส่วนรุ่น TTHDFLSX/SV เน้นการกระจายแรงและอายุการใช้งานที่ยาวนานขึ้น |
| ความแม่นยำ | ควบคุมการหมุนได้มั่นคง ลดการสั่นสะเทือน แม้ภายใต้แรงกดสูง |
| การหล่อลื่น | รองรับทั้งการหล่อลื่นด้วยน้ำมันและจาระบีตามสภาพการใช้งาน |
| วัสดุ | ผลิตจากเหล็กคุณภาพสูง ผ่านกระบวนการชุบแข็งเพื่อเพิ่มความทนทาน |
| การบำรุงรักษา | สะดวกต่อการถอดประกอบ ตรวจสอบ และบำรุงรักษาในระยะยาว |
| การใช้งานทั่วไป | ใช้ในเครื่องรีดเหล็ก อุตสาหกรรมหนัก งานที่ต้องใช้ Screwdown System และระบบที่มีแรงกดต่อเนื่องสูง |
