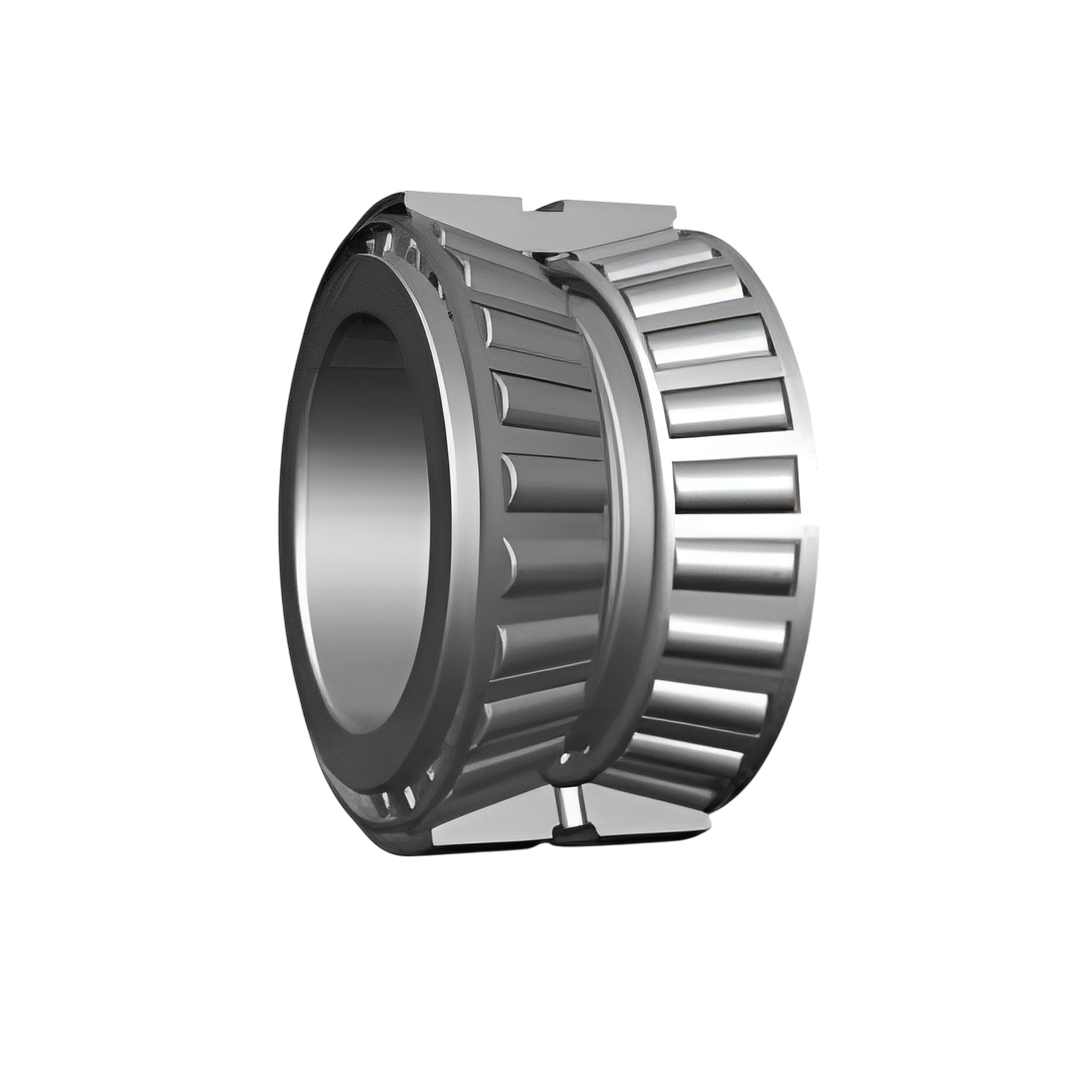

ตลับลูกปืน TIMKEN NA231400/232026D

Name: ตลับลูกปืน TIMKEN NA231400/232026D
Brand: TIMKEN
SKU: NA231400/232026D
Price: 206939.17 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

206,939.17 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN NA231400/232026D

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ตลับลูกปืนแบบ สองแถว (Double-Row) ที่ออกแบบมาเพื่อรองรับแรงรัศมีและแรงแนวแกนได้พร้อมกัน
โครงสร้าง TNA มีการจัดวางแถวลูกกลิ้งในลักษณะพิเศษ ช่วยเพิ่มความแข็งแรงและลดการเคลื่อนตัวของชิ้นส่วน
ผลิตจากวัสดุคุณภาพสูง ผ่านกระบวนการชุบแข็งเพื่อเพิ่มความทนทานต่อการสึกหรอและยืดอายุการใช้งาน
ลดแรงเสียดทานระหว่างการทำงาน ทำให้เครื่องจักรทำงานได้ราบรื่นและประหยัดพลังงาน

การติดตั้ง

การติดตั้งทำได้สะดวก เนื่องจากตลับลูกปืนถูกออกแบบให้สามารถประกอบเข้ากับเพลาและบ่ารับได้พอดี
จำเป็นต้องตรวจสอบความสะอาดของพื้นที่ติดตั้ง เพื่อป้องกันสิ่งสกปรกที่อาจทำให้เกิดการสึกหรอ
ควรใช้การจัดแนวที่ถูกต้องระหว่างเพลาและบ่ารับ เพื่อป้องกันการกระจายแรงที่ไม่สม่ำเสมอ
ต้องมีการหล่อลื่นที่เพียงพอเพื่อคงสมรรถนะและยืดอายุการใช้งานของตลับลูกปืน

การใช้งาน

เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องรองรับแรงในหลายทิศทางต่อเนื่อง
ใช้ในระบบส่งกำลัง เช่น เพลาเกียร์ มอเตอร์ หรือดุมล้อ ที่ต้องการความทนทานสูง
รองรับการทำงานที่ต้องการความเสถียรและความแม่นยำในการหมุน
ช่วยลดการบำรุงรักษาบ่อยครั้ง และเพิ่มความเชื่อถือได้ในการทำงานของเครื่องจักร

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน Bore (d) รูเพลา หน่วย mm / in.	355.600 / 14.0000
ขนาดตลับลูกปืน O.D. (D) เส้นผ่านศูนย์กลางนอก หน่วย mm / in.	514.350 / 20.2500
ขนาดตลับลูกปืน Width (T) ความกว้าง หน่วย mm / in.	146.050 / 5.7500
ขนาดตลับลูกปืน ความกว้างของวงแหวนรอบนอกคู่ (C) หน่วย mm / in.	107.950 / 4.2500
ค่าการรับน้ำหนัก Dynamic (C1)2 ค่าการรับน้ำหนักแบบไดนามิก หน่วย N / lbf	1830000 / 412000
ค่าการรับน้ำหนัก e ค่าปัจจัย (factor) สำหรับการคำนวณ	0.44
ค่าการรับน้ำหนัก Factors ค่าปัจจัย Y₁	1.53
ค่าการรับน้ำหนัก Y₂	2.28
ค่าการรับน้ำหนัก C₉₀ ค่าการรับน้ำหนักเมื่ออายุการใช้งาน 90 ล้านรอบ หน่วย N / lbf	273000 / 61300
ค่าการรับน้ำหนัก Dynamic (Cₐ90) ค่าการรับน้ำหนักแบบไดนามิกในแนวแกน (Axial Dynamic Rating) หน่วย N / lbf	206000 / 46200
ค่าการรับน้ำหนัก C₉₀(2) ค่าการรับน้ำหนักที่ 90 ล้านรอบ (อีกกรณี) หน่วย N / lbf	475000 / 107000
ค่าการรับน้ำหนัก Factors (K) ค่าปัจจัย K	1.33
หมายเลขชิ้นส่วน (Part Number) Inner (ด้านใน)	NA231400
หมายเลขชิ้นส่วน (Part Number) Outer (ด้านนอก)	232026D
มิติ (Dimensions) Shaft (เพลา) Max Shaft Fillet Radius (R⁽⁴⁾) รัศมีคอฟิลเล็ทสูงสุดของเพลา หน่วย mm / in.	6.4 / 0.25
มิติ (Dimensions) Shaft (เพลา) Backing Shoulder Dia. (db) เส้นผ่านศูนย์กลางบ่ารับของเพลา หน่วย mm / in.	388.0 / 15.28
มิติ (Dimensions) Housing (ตัวเรือน) Max Housing Fillet Radius (r⁽⁴⁾) รัศมีคอฟิลเล็ทสูงสุดของตัวเรือน หน่วย mm / in.	1.5 / 0.06
มิติ (Dimensions) Housing (ตัวเรือน) Backing Shoulder Dia. (Dₐ) เส้นผ่านศูนย์กลางบ่ารับของตัวเรือน หน่วย mm / in.	481.1 / 18.94
Pin (สลัก / พิน) Ka หน่วย mm / in.	--
Pin (สลัก / พิน) Kb หน่วย mm / in.	--
น้ำหนักตลับลูกปืน (Bearing Weight) กิโลกรัม / ปอนด์	91.10 / 200.84

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Tapered Roller Bearings แบบสองแถว (Double-Row)
การออกแบบ	โครงสร้างแบบ TNA ใช้แถวลูกกลิ้งเรียงกันเพื่อรองรับการทำงานต่อเนื่อง
การรับน้ำหนัก	รองรับแรงรัศมีและแรงแนวแกนในทิศทางเดียวได้ดี
ความแข็งแรง	มีความทนทานสูงต่อการใช้งานในสภาวะหนัก
ความแม่นยำ	ให้การจัดศูนย์ที่มั่นคง ช่วยลดการสึกหรอของชิ้นส่วน
การติดตั้ง	ติดตั้งง่าย และปรับตั้งได้สะดวก
การใช้งาน	เหมาะสำหรับเครื่องจักรอุตสาหกรรม รถบรรทุก และระบบส่งกำลัง
การบำรุงรักษา	ต้องการการหล่อลื่นอย่างสม่ำเสมอเพื่อคงประสิทธิภาพการทำงาน
