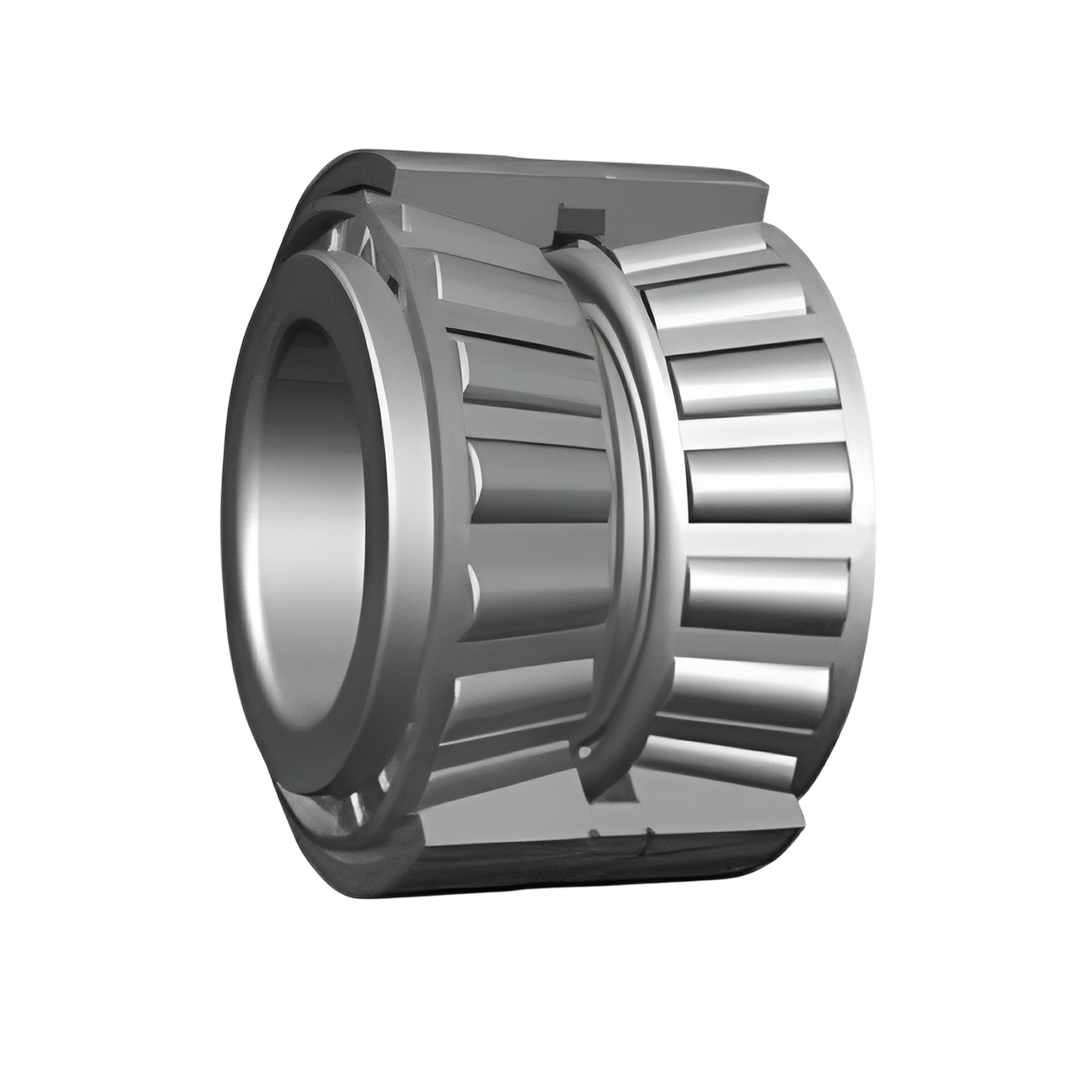

ตลับลูกปืน TIMKEN LM772748/LM772710/LM772748XS

Name: ตลับลูกปืน TIMKEN LM772748/LM772710/LM772748XS
Brand: TIMKEN
SKU: LM772748/LM772710/LM772748XS
Price: 225330.91 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

225,330.91 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN LM772748/LM772710/LM772748XS

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

เป็นตลับลูกปืนแบบ สองแถว (Double-Row) ที่ออกแบบเพื่อรองรับแรงรัศมีและแรงแนวแกนได้พร้อมกันอย่างมีประสิทธิภาพ
โครงสร้างชนิด 2TS-IM ช่วยให้การจัดศูนย์และการรองรับน้ำหนักทำได้อย่างมั่นคง
ผลิตจากวัสดุคุณภาพสูง ผ่านการชุบแข็งและควบคุมมาตรฐานการผลิตเพื่อความทนทานและอายุการใช้งานยาวนาน
มีความสามารถในการลดแรงเสียดทานและการสึกหรอ ทำให้เครื่องจักรทำงานได้ราบรื่น

การติดตั้ง

การติดตั้งทำได้สะดวก เนื่องจากออกแบบมาให้เข้ากับเพลาและบ่ารับได้อย่างพอดี
ต้องจัดแนวให้ถูกต้อง เพื่อป้องกันการกระจายแรงที่ไม่สมดุลซึ่งอาจทำให้เกิดการสึกหรอเร็ว
ควรใช้การหล่อลื่นที่เหมาะสมและเพียงพอ เพื่อรักษาประสิทธิภาพการทำงานของตลับลูกปืน
การติดตั้งควรดำเนินการในสภาพแวดล้อมที่สะอาดเพื่อป้องกันสิ่งสกปรกหรือเศษวัสดุเข้าไปในตลับลูกปืน

การใช้งาน

เหมาะสำหรับงานอุตสาหกรรมหนักที่ต้องรองรับแรงจากหลายทิศทางต่อเนื่อง
ใช้ในระบบส่งกำลัง เช่น เพลา มอเตอร์ เกียร์ และชุดดุมล้อ ที่ต้องการความมั่นคงและความทนทานสูง
รองรับการใช้งานที่ต้องการความแม่นยำในการหมุนและความเสถียรของเครื่องจักร
ช่วยยืดระยะเวลาการบำรุงรักษา และเพิ่มความน่าเชื่อถือในการทำงานของอุปกรณ์

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน Bore (d) รูเพลา หน่วย mm / in.	488.950 / 19.2500
ขนาดตลับลูกปืน O.D. (D) เส้นผ่านศูนย์กลางนอก หน่วย mm / in.	634.873 / 24.9950
ขนาดตลับลูกปืน Width (T) ความกว้าง หน่วย mm / in.	227.990 / 8.9760
ขนาดตลับลูกปืน ความกว้างของวงแหวนรอบนอกคู่ (C) หน่วย mm / in.	183.540 / 7.2260
ค่าการรับน้ำหนัก Dynamic (C1)2 ค่าการรับน้ำหนักแบบไดนามิก หน่วย N / lbf	3240000 / 728000
ค่าการรับน้ำหนัก e ค่าปัจจัย (factor) สำหรับการคำนวณ	0.47
ค่าการรับน้ำหนัก Factors ค่าปัจจัย Y₁	1.43
ค่าการรับน้ำหนัก Y₂	2.12
ค่าการรับน้ำหนัก C₉₀ ค่าการรับน้ำหนักเมื่ออายุการใช้งาน 90 ล้านรอบ หน่วย N / lbf	482000 / 108000
ค่าการรับน้ำหนัก Dynamic (Cₐ90) ค่าการรับน้ำหนักแบบไดนามิกในแนวแกน (Axial Dynamic Rating) หน่วย N / lbf	390000 / 87800
ค่าการรับน้ำหนัก C₉₀(2) ค่าการรับน้ำหนักที่ 90 ล้านรอบ (อีกกรณี) หน่วย N / lbf	840000 / 189000
ค่าการรับน้ำหนัก Factors (K) ค่าปัจจัย K	1.24
หมายเลขชิ้นส่วน (Part Number) Inner วงแหวนใน	LM772748
หมายเลขชิ้นส่วน (Part Number) Outer วงแหวนรอบนอก	LM772710
หมายเลขชิ้นส่วน (Part Number) Inner Spacer(5) ตัวเว้นระยะด้านใน (5)	LM772748XS
หมายเลขชิ้นส่วน (Part Number) Outer Spacer(5) ตัวเว้นระยะด้านนอก (5)
ขนาด (Dimensions) Shaft (เพลา) Max. Shaft Fillet Radius (R(6)) รัศมีมุมโค้งสูงสุดของเพลา หน่วย มม. / นิ้ว	6.4 / 0.25
ขนาด (Dimensions) Shaft (เพลา) Backing Shoulder Dia. (db) เส้นผ่านศูนย์กลางบ่ารองรับของเพลา หน่วย มม. / นิ้ว	522.0 / 20.55
ขนาด (Dimensions) Housing (บ่ารองรับ/ปลอก) Max. Housing Fillet Radius (r(6)) รัศมีมุมโค้งสูงสุดของบ่ารองรับ หน่วย มม. / นิ้ว	1.5 / 0.06
ขนาด (Dimensions) Housing (บ่ารองรับ/ปลอก) Backing Shoulder Dia. (Dₐ) เส้นผ่านศูนย์กลางบ่ารองรับของปลอก หน่วย มม. / นิ้ว	613.3 / 24.15
น้ำหนักตลับลูกปืน (Bearing Weight) หน่วย กก. / ปอนด์	137.63 / 303.43

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Tapered Roller Bearings แบบสองแถว (Double-Row)
การออกแบบ	โครงสร้างแบบ 2TS-IM ใช้แถวลูกกลิ้งเรียงขนานกัน พร้อมแหวนในที่ออกแบบพิเศษ
การรับน้ำหนัก	รองรับได้ทั้งแรงรัศมีและแรงแนวแกนสองทิศทาง
ความแข็งแรง	ทนทานต่อสภาวะโหลดสูงและการใช้งานต่อเนื่อง
ความแม่นยำ	ช่วยรักษาการหมุนที่เสถียรและลดการคลอนของเพลา
การติดตั้ง	ออกแบบให้ประกอบและถอดเปลี่ยนได้สะดวก
การใช้งาน	เหมาะกับอุปกรณ์ขนส่ง เครื่องจักรหนัก และระบบเพลาที่ต้องการความแข็งแรง
การบำรุงรักษา	ต้องมีการหล่อลื่นและตรวจสอบอย่างสม่ำเสมอเพื่อยืดอายุการใช้งาน
