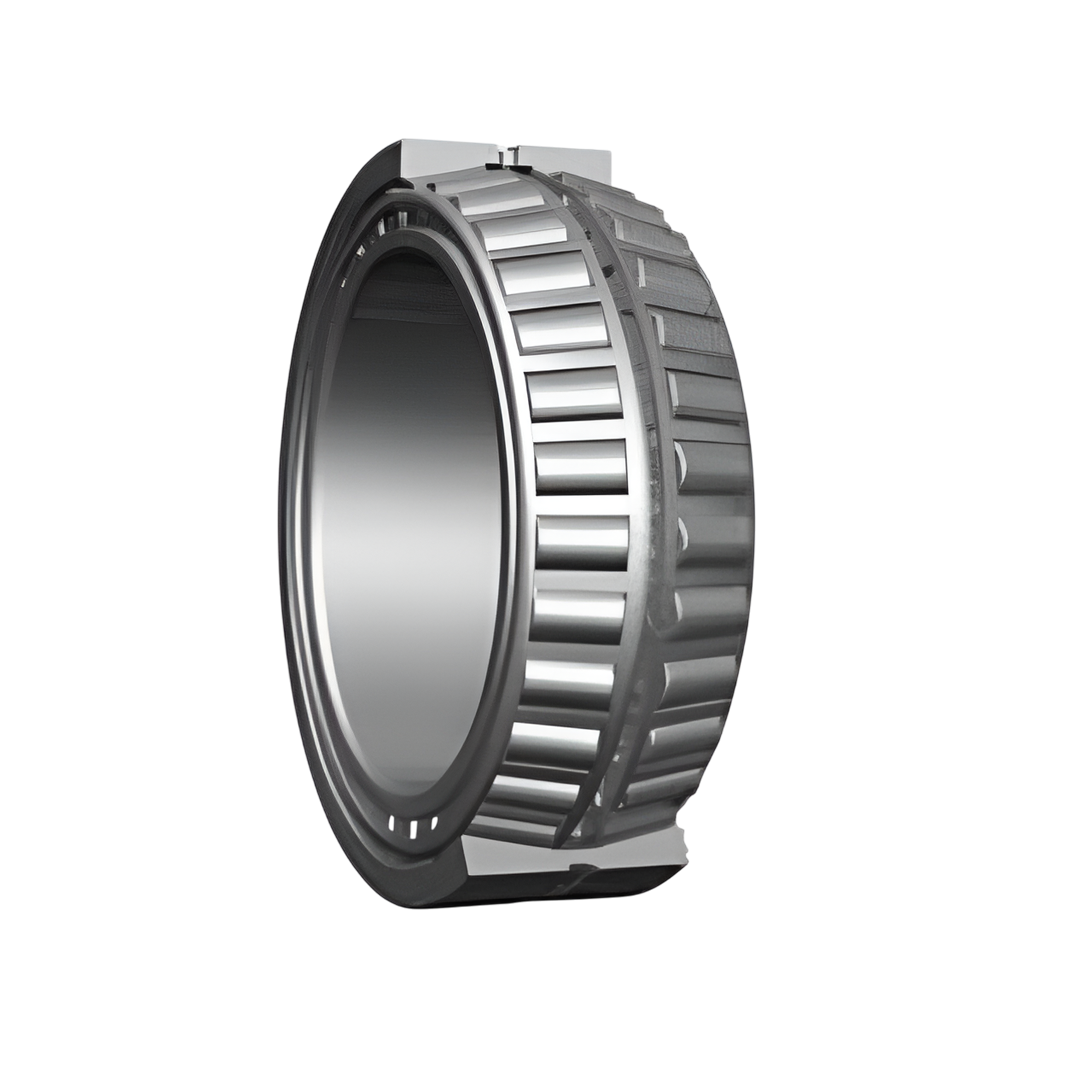

ตลับลูกปืน TIMKEN HM262749TD/HM262710

Name: ตลับลูกปืน TIMKEN HM262749TD/HM262710
Brand: TIMKEN
SKU: HM262749TD/HM262710
Price: 132826.38 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

132,826.38 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN HM262749TD/HM262710

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบเป็นแบบ สองแถว (Double-Row) เพื่อรองรับแรงในหลายทิศทาง ทั้งแรงรัศมีและแรงแนวแกนได้อย่างมีประสิทธิภาพ
โครงสร้างแข็งแรง ทนทานต่อการสึกหรอ เหมาะสำหรับงานที่ต้องรับภาระหนักและการใช้งานต่อเนื่อง
ใช้วัสดุคุณภาพสูงพร้อมกระบวนการผลิตที่แม่นยำ ทำให้ได้ตลับลูกปืนที่มีความเสถียรและอายุการใช้งานยาวนาน
ออกแบบให้สามารถรักษาความแม่นยำของการหมุน ลดแรงเสียดทาน และเพิ่มประสิทธิภาพการทำงานของเครื่องจักร

การติดตั้ง

ติดตั้งได้สะดวก โดยมีการออกแบบให้สามารถประกอบเข้ากับเพลาและบ่ารับได้อย่างพอดี
ต้องมีการจัดแนวที่ถูกต้อง เพื่อป้องกันการรับแรงไม่สมดุลซึ่งอาจทำให้เกิดการสึกหรอเร็ว
ควรใช้สารหล่อลื่นที่เหมาะสมเพื่อคงประสิทธิภาพสูงสุดและลดการเสียดสีระหว่างผิวสัมผัส
การติดตั้งควรดำเนินการภายใต้สภาพแวดล้อมที่สะอาดเพื่อป้องกันสิ่งสกปรกหรือเศษโลหะเข้าสู่ตลับลูกปืน

การใช้งาน

เหมาะสำหรับเครื่องจักรอุตสาหกรรมหนักที่ต้องรองรับแรงในหลายทิศทางพร้อมกัน
ใช้ในงานระบบส่งกำลัง เช่น เพลาเกียร์ ปลายเพลาของเครื่องจักร หรือระบบล้อและดุมล้อที่ต้องรับแรงมาก
มีความสามารถรองรับการทำงานต่อเนื่องภายใต้ความเร็วที่หลากหลายและแรงกดสูง
ช่วยเพิ่มความทนทานและความเสถียรของระบบกลไก ลดความเสี่ยงต่อการเสียหายก่อนเวลาอันควร

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน Bore (d) รูเพลา หน่วย mm / in.	346.075 / 13.6250
ขนาดตลับลูกปืน Taper ความเรียว หน่วย mm / in.	1:12
ขนาดตลับลูกปืน O.D. (D) เส้นผ่านศูนย์กลางนอก หน่วย mm / in.	488.950 / 19.2500
ขนาดตลับลูกปืน Width (T) ความกว้าง หน่วย mm / in.	174.625 / 6.8750
ขนาดตลับลูกปืน Double Inner Ring Width (B) ความกว้างวงแหวนในคู่ หน่วย mm / in.	174.625 / 6.8750
ค่าการรับน้ำหนัก Dynamic (C₁) ค่าการรับน้ำหนักแบบไดนามิก หน่วย N / lbf	3010000 / 676000
ค่าการรับน้ำหนัก e ค่าปัจจัย (factor) สำหรับการคำนวณ	0.33
ค่าการรับน้ำหนัก Factors ค่าปัจจัย Y₁	2.02
ค่าการรับน้ำหนัก Y₂	3
ค่าการรับน้ำหนัก C₉₀ ค่าการรับน้ำหนักเมื่ออายุการใช้งาน 90 ล้านรอบ หน่วย N / lbf	448000 / 101000
ค่าการรับน้ำหนัก Dynamic (Cₐ90) ค่าการรับน้ำหนักแบบไดนามิกในแนวแกน (Axial Dynamic Rating) หน่วย N / lbf	257000 / 57700
ค่าการรับน้ำหนัก C₉₀(2) ค่าการรับน้ำหนักที่ 90 ล้านรอบ (อีกกรณี) หน่วย N / lbf	780000 / 175000
ค่าการรับน้ำหนัก Factors (K) ค่าปัจจัย K	1.74
หมายเลขชิ้นส่วน (Part Number) Inner (ด้านใน)	HM262749TD
หมายเลขชิ้นส่วน (Part Number) Outer (ด้านนอก)	HM262710
มิติ (Dimensions) Shaft – Max Shaft Fillet Radius (R⁽⁴⁾) รัศมีคอฟิลเล็ทสูงสุดของเพลา หน่วย mm / in.	3.3 / 0.13
มิติ (Dimensions) Housing – Max Housing Fillet Radius (r⁽⁴⁾) รัศมีคอฟิลเล็ทสูงสุดของบ่ารับในตัวเรือน หน่วย mm / in.	3.3 / 0.13
มิติ (Dimensions) Housing – Backing Shoulder Dia. (Dᵦ) เส้นผ่านศูนย์กลางบ่ารับในตัวเรือน หน่วย mm / in.	456.0 / 17.95
ปัจจัยทางเรขาคณิต (Geometry Factors) ค่าปัจจัย G₁	3646.2
ปัจจัยทางเรขาคณิต (Geometry Factors) ค่าปัจจัย G₂	341.8
ปัจจัยทางเรขาคณิต (Geometry Factors) ค่าปัจจัย Cᵍ	0.1999
น้ำหนักตลับลูกปืน (Bearing Weight) kg / lbs.	115.19 / 253.98

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Tapered Roller Bearings แบบสองแถว (Double-Row)
การออกแบบ	ใช้โครงสร้าง TDIT ที่รองรับแรงในหลายทิศทาง
การรับน้ำหนัก	รองรับได้ทั้งแรงรัศมีและแรงแนวแกนสองทิศทาง
ความแข็งแรง	ทนต่อการทำงานหนักและการสั่นสะเทือนสูง
ความแม่นยำ	ช่วยรักษาการจัดศูนย์และการหมุนที่เสถียร
การติดตั้ง	ออกแบบให้ติดตั้งและปรับตั้งได้ง่าย
การใช้งาน	ใช้ในเครื่องจักรอุตสาหกรรมที่ต้องการความทนทานและความน่าเชื่อถือ
การบำรุงรักษา	ต้องมีการหล่อลื่นและตรวจสอบตามรอบเพื่อยืดอายุการใช้งาน
