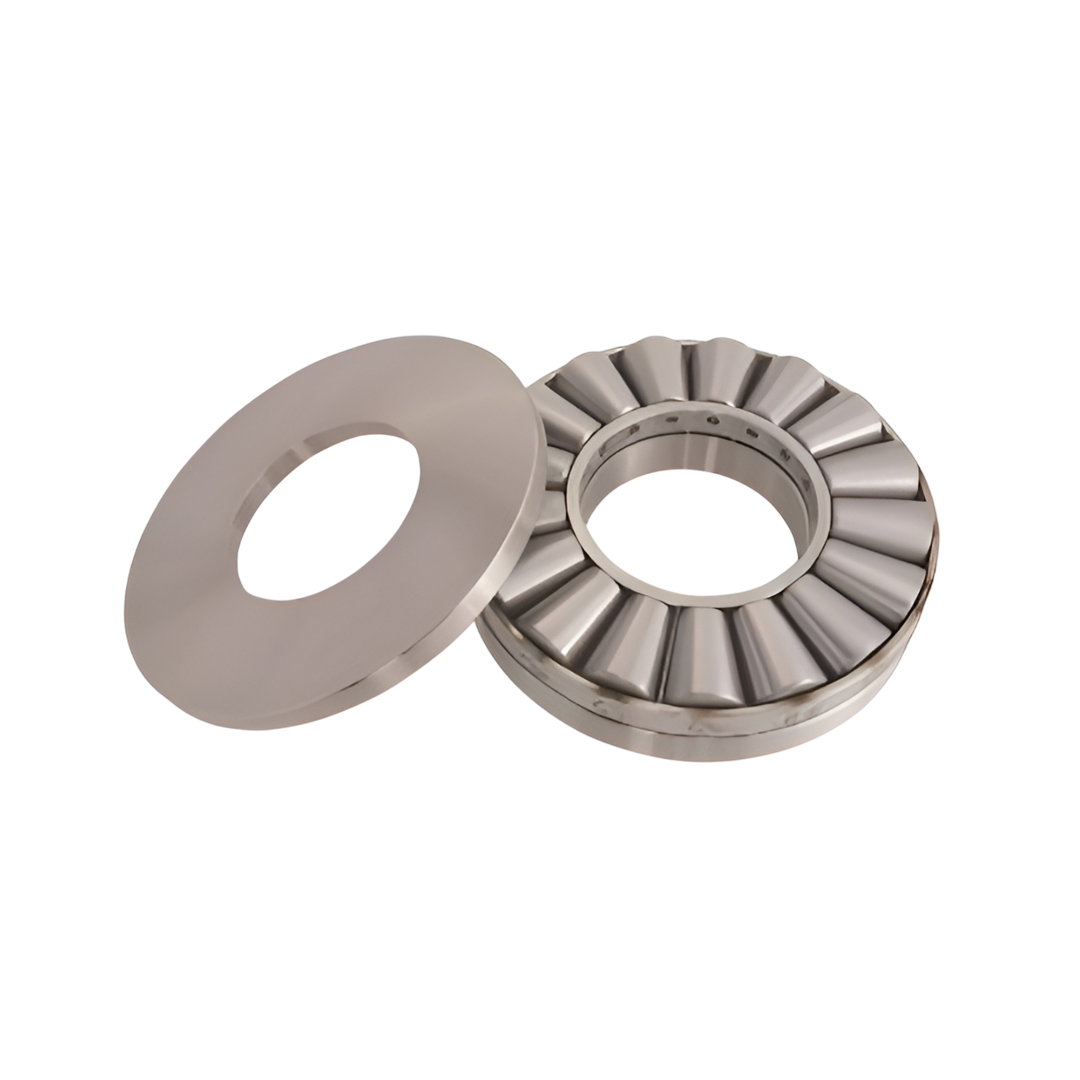

ตลับลูกปืน TIMKEN G-3734-A
ตลับลูกปืน TIMKEN G-3734-A
TIMKEN
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
269,432.28 ฿
Regular price
Sale price
269,432.28 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด ตลับลูกปืน TIMKEN G-3734-A
ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ใช้การออกแบบลูกกลิ้งเรียวที่ช่วยรองรับแรงกดในแนวแกนได้อย่างมีประสิทธิภาพ
- โครงสร้างพิเศษช่วยลดแรงเสียดทานและกระจายแรงได้อย่างสม่ำเสมอ
- มีความแข็งแรงและทนทาน เหมาะสำหรับงานที่ต้องการการทำงานต่อเนื่องภายใต้ภาระสูง
- สามารถทำงานได้อย่างมั่นคงแม้ในสภาวะที่มีแรงกระแทกและแรงสั่นสะเทือน
การติดตั้ง
- ควรติดตั้งในระบบที่ต้องการรองรับแรงกดสูงในแนวแกนโดยตรง
- ต้องประกอบด้วยความละเอียดเพื่อให้ลูกกลิ้งเรียวและร่องวิ่งทำงานสัมพันธ์กันได้อย่างถูกต้อง
- สามารถใช้งานร่วมกับอุปกรณ์รองรับและตัวยึดที่ออกแบบมาเฉพาะเพื่อเพิ่มความมั่นคง
- การหล่อลื่นที่เหมาะสมช่วยยืดอายุการใช้งานและลดการสึกหรอ
การใช้งาน
- เหมาะกับงานอุตสาหกรรมหนัก เช่น เครื่องจักรขนาดใหญ่ ระบบขับเคลื่อน และกังหัน
- ใช้ได้ดีในงานที่มีแรงกดสูงและต้องการความเชื่อถือได้ในการทำงานระยะยาว
- เหมาะสำหรับการใช้งานที่ต้องการความทนทานสูงและการบำรุงรักษาที่น้อย
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขตลับลูกปืน (Bearing Number) | G-3734-A |
| ขนาดตลับลูกปืน (Bearing Dimensions) Bore (d) เส้นผ่านศูนย์กลางใน | 508.000 / 20.0000 |
| ขนาดตลับลูกปืน (Bearing Dimensions) O.D. (D) เส้นผ่านศูนย์กลางนอก | 990.600 / 39.0000 |
| ขนาดตลับลูกปืน (Bearing Dimensions) Width (T) ความกว้าง | 196.850 / 7.7500 |
| วงแหวน (Rings) Thickness (T₁) ความหนา | 67.47 / 2.656 |
| วงแหวน (Rings) Small Diameter O.D. (D₁) เส้นผ่านศูนย์กลางวงแหวนเล็ก | 990.60 / 39.000 |
| วงแหวน (Rings) Large Bore I.D. (d₁) เส้นผ่านศูนย์กลางวงแหวนใหญ่ (ด้านใน) | 509.58 / 20.062 |
| รัศมีมุม (Fillet Radius) Shaft (Max.) (R) รัศมีมุมเพลา (สูงสุด) | 15.1 / 0.59 |
| รัศมีมุม (Fillet Radius) Housing (Max.) (r) รัศมีมุมบ่าตัวเสื้อ (สูงสุด) | 15.1 / 0.59 |
| เส้นผ่านศูนย์กลางบ่า (Shoulder Diameter) Shaft (Min.) (H) เส้นผ่านศูนย์กลางบ่าเพลา (ต่ำสุด) | 927.1 / 36.50 |
| เส้นผ่านศูนย์กลางบ่า (Shoulder Diameter) Housing (Max.) (E) เส้นผ่านศูนย์กลางบ่าตัวเสื้อ (สูงสุด) | 563.6 / 22.19 |
| ค่าการรับแรง (Load Rating) Static Load Rating (Ca₀) ค่ารับแรงสถิต | 77800 / 17500000 |
| ค่าการรับแรง (Load Rating) Dynamic Load Rating (Ca₉₀) ค่ารับแรงไดนามิก | 4420 / 994000 |
| น้ำหนักตลับลูกปืน (Bearing Weight) | 857.0 / 1890.0 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Thrust Tapered Roller Bearing – Type TTHDFL |
| โครงสร้าง | ใช้ลูกกลิ้งทรงเรียวแบบพิเศษ พร้อมรางวิ่งที่ออกแบบมาเพื่อรองรับแรงกดสูงและการกระจายแรงสม่ำเสมอ |
| การรับแรง | รองรับแรงในแนวแกนขนาดใหญ่ พร้อมการรับแรงรัศมีร่วมได้ดี |
| คุณสมบัติเด่น | แบบ TTHDFL เน้นความแข็งแรงและความทนทาน เหมาะกับงานที่ต้องการความมั่นคงต่อเนื่องภายใต้โหลดสูง |
| ความแม่นยำ | ให้การทำงานที่เสถียร ลดการสั่นสะเทือน และช่วยเพิ่มอายุการใช้งานของระบบ |
| การหล่อลื่น | สามารถใช้น้ำมันหรือจาระบีในการหล่อลื่น ขึ้นอยู่กับสภาพการทำงาน |
| วัสดุ | ผลิตจากเหล็กคุณภาพสูง ผ่านกระบวนการเพิ่มความแข็งเพื่อทนการสึกหรอ |
| การบำรุงรักษา | ง่ายต่อการถอดประกอบ ตรวจสอบ และดูแลรักษา |
| การใช้งานทั่วไป | เหมาะกับเครื่องจักรอุตสาหกรรมหนัก งานเหมืองแร่ โรงไฟฟ้า และอุปกรณ์ขับเคลื่อนที่ต้องการรองรับแรงกดสูง |
