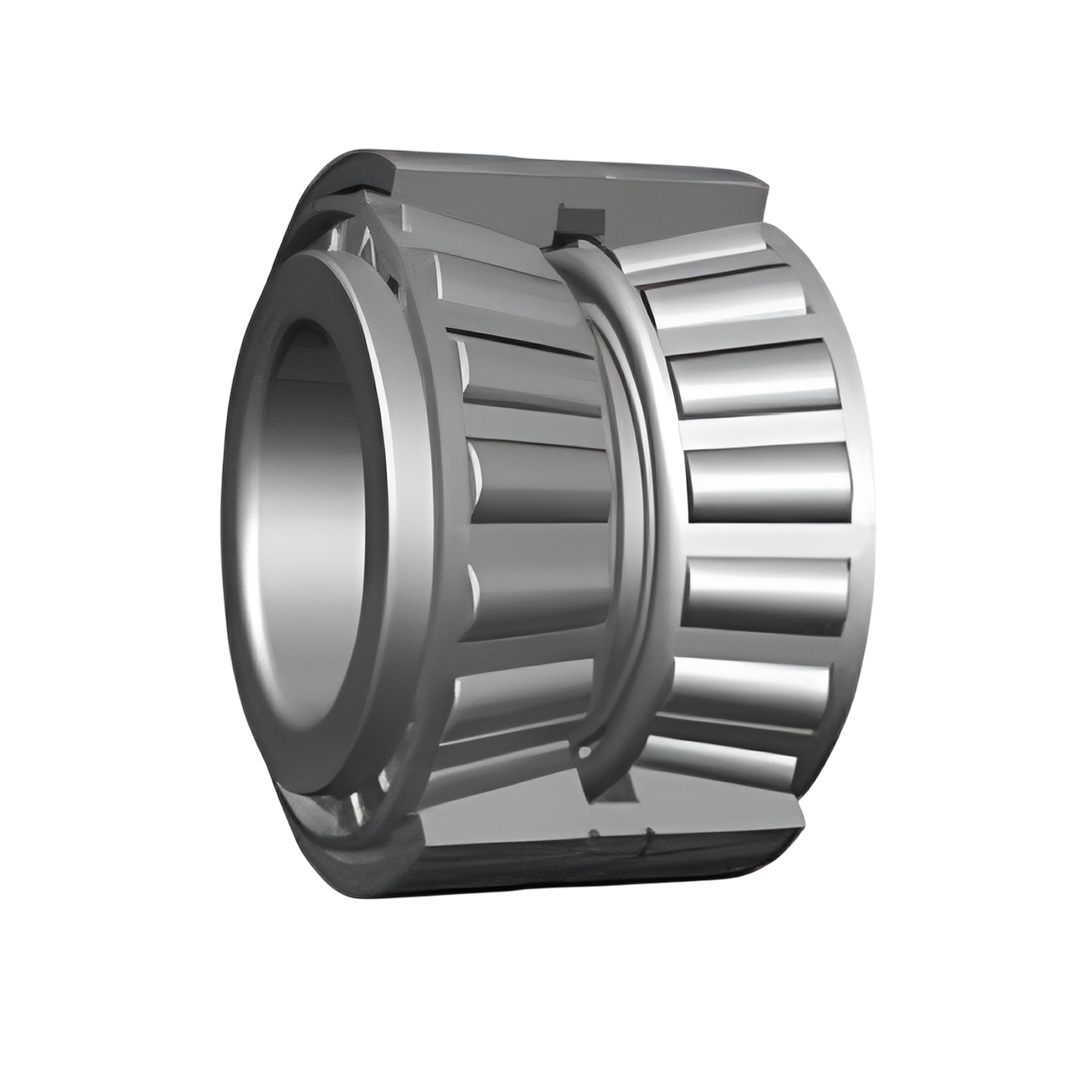

ตลับลูกปืน TIMKEN EE299615/299711X/X2S-299615/Y3S-299711

Name: ตลับลูกปืน TIMKEN EE299615/299711X/X2S-299615/Y3S-299711
Brand: TIMKEN
SKU: EE299615/299711X/X2S-299615/Y3S-299711
Price: 674626.79 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

674,626.79 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN EE299615/299711X/X2S-299615/Y3S-299711

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

เป็นตลับลูกปืนแบบ สองแถว (Double-Row) ที่ออกแบบเพื่อรองรับแรงรัศมีและแรงแนวแกนได้พร้อมกันอย่างมีประสิทธิภาพ
โครงสร้างชนิด 2TS-IM ช่วยให้การจัดศูนย์และการรองรับน้ำหนักทำได้อย่างมั่นคง
ผลิตจากวัสดุคุณภาพสูง ผ่านการชุบแข็งและควบคุมมาตรฐานการผลิตเพื่อความทนทานและอายุการใช้งานยาวนาน
มีความสามารถในการลดแรงเสียดทานและการสึกหรอ ทำให้เครื่องจักรทำงานได้ราบรื่น

การติดตั้ง

การติดตั้งทำได้สะดวก เนื่องจากออกแบบมาให้เข้ากับเพลาและบ่ารับได้อย่างพอดี
ต้องจัดแนวให้ถูกต้อง เพื่อป้องกันการกระจายแรงที่ไม่สมดุลซึ่งอาจทำให้เกิดการสึกหรอเร็ว
ควรใช้การหล่อลื่นที่เหมาะสมและเพียงพอ เพื่อรักษาประสิทธิภาพการทำงานของตลับลูกปืน
การติดตั้งควรดำเนินการในสภาพแวดล้อมที่สะอาดเพื่อป้องกันสิ่งสกปรกหรือเศษวัสดุเข้าไปในตลับลูกปืน

การใช้งาน

เหมาะสำหรับงานอุตสาหกรรมหนักที่ต้องรองรับแรงจากหลายทิศทางต่อเนื่อง
ใช้ในระบบส่งกำลัง เช่น เพลา มอเตอร์ เกียร์ และชุดดุมล้อ ที่ต้องการความมั่นคงและความทนทานสูง
รองรับการใช้งานที่ต้องการความแม่นยำในการหมุนและความเสถียรของเครื่องจักร
ช่วยยืดระยะเวลาการบำรุงรักษา และเพิ่มความน่าเชื่อถือในการทำงานของอุปกรณ์

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน Bore (d) รูเพลา หน่วย mm / in.	1562.100 / 61.5000
ขนาดตลับลูกปืน O.D. (D) เส้นผ่านศูนย์กลางนอก หน่วย mm / in.	1806.575 / 71.1250
ขนาดตลับลูกปืน Width (T) ความกว้าง หน่วย mm / in.	266.700 / 10.5000
ขนาดตลับลูกปืน ความกว้างของวงแหวนรอบนอกคู่ (C) หน่วย mm / in.	184.150 / 7.2500
ค่าการรับน้ำหนัก Dynamic (C1)2 ค่าการรับน้ำหนักแบบไดนามิก หน่วย N / lbf	7900000 / 1780000
ค่าการรับน้ำหนัก e ค่าปัจจัย (factor) สำหรับการคำนวณ	0.47
ค่าการรับน้ำหนัก Factors ค่าปัจจัย Y₁	1.42
ค่าการรับน้ำหนัก Y₂	2.12
ค่าการรับน้ำหนัก C₉₀ ค่าการรับน้ำหนักเมื่ออายุการใช้งาน 90 ล้านรอบ หน่วย N / lbf	1180000 / 265000
ค่าการรับน้ำหนัก Dynamic (Cₐ90) ค่าการรับน้ำหนักแบบไดนามิกในแนวแกน (Axial Dynamic Rating) หน่วย N / lbf	955000 / 215000
ค่าการรับน้ำหนัก C₉₀(2) ค่าการรับน้ำหนักที่ 90 ล้านรอบ (อีกกรณี) หน่วย N / lbf	2050000 / 461000
ค่าการรับน้ำหนัก Factors (K) ค่าปัจจัย K	1.23
หมายเลขชิ้นส่วน (Part Number) Inner วงแหวนใน	EE299615
หมายเลขชิ้นส่วน (Part Number) Outer วงแหวนรอบนอก	299711X
หมายเลขชิ้นส่วน (Part Number) Inner Spacer(5) ตัวเว้นระยะด้านใน (5)	X2S-299615
หมายเลขชิ้นส่วน (Part Number) Outer Spacer(5) ตัวเว้นระยะด้านนอก (5)	Y3S-299711
ขนาด (Dimensions) Shaft (เพลา) Max. Shaft Fillet Radius (R(6)) รัศมีมุมโค้งสูงสุดของเพลา หน่วย มม. / นิ้ว	9.7 / 0.38
ขนาด (Dimensions) Shaft (เพลา) Backing Shoulder Dia. (db) เส้นผ่านศูนย์กลางบ่ารองรับของเพลา หน่วย มม. / นิ้ว	1615.0 / 63.58
ขนาด (Dimensions) Housing (บ่ารองรับ/ปลอก) Max. Housing Fillet Radius (r(6)) รัศมีมุมโค้งสูงสุดของบ่ารองรับ หน่วย มม. / นิ้ว	3.3 / 0.13
ขนาด (Dimensions) Housing (บ่ารองรับ/ปลอก) Backing Shoulder Dia. (Dₐ) เส้นผ่านศูนย์กลางบ่ารองรับของปลอก หน่วย มม. / นิ้ว	1757.5 / 69.19
น้ำหนักตลับลูกปืน (Bearing Weight) หน่วย กก. / ปอนด์	994.87 / 2193.30

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Tapered Roller Bearings แบบสองแถว (Double-Row)
การออกแบบ	โครงสร้างแบบ 2TS-IM ใช้แถวลูกกลิ้งเรียงขนานกัน พร้อมแหวนในที่ออกแบบพิเศษ
การรับน้ำหนัก	รองรับได้ทั้งแรงรัศมีและแรงแนวแกนสองทิศทาง
ความแข็งแรง	ทนทานต่อสภาวะโหลดสูงและการใช้งานต่อเนื่อง
ความแม่นยำ	ช่วยรักษาการหมุนที่เสถียรและลดการคลอนของเพลา
การติดตั้ง	ออกแบบให้ประกอบและถอดเปลี่ยนได้สะดวก
การใช้งาน	เหมาะกับอุปกรณ์ขนส่ง เครื่องจักรหนัก และระบบเพลาที่ต้องการความแข็งแรง
การบำรุงรักษา	ต้องมีการหล่อลื่นและตรวจสอบอย่างสม่ำเสมอเพื่อยืดอายุการใช้งาน
