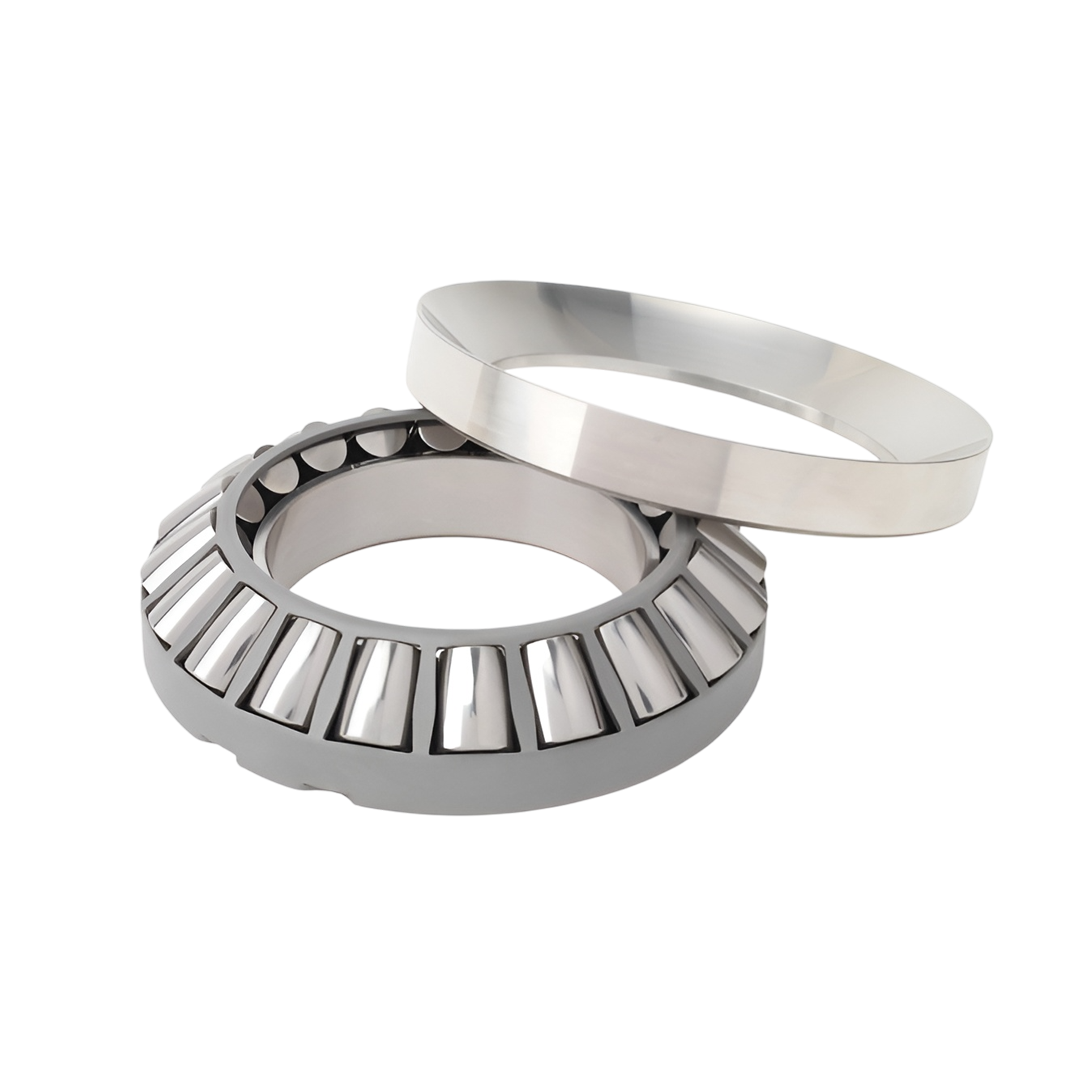

ตลับลูกปืน TIMKEN 29368EJ
ตลับลูกปืน TIMKEN 29368EJ
TIMKEN
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
133,100.00 ฿
Regular price
Sale price
133,100.00 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด ตลับลูกปืน TIMKEN 29368EJ
ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบให้รองรับแรงกดในแนวแกนสูง พร้อมทั้งสามารถรับแรงรัศมีได้บางส่วน
- ใช้ลูกกลิ้งทรงกลม ช่วยให้ปรับตัวได้ในกรณีที่มีการเยื้องศูนย์หรือตำแหน่งติดตั้งไม่สมบูรณ์แบบ
- โครงสร้างแข็งแรง ทนต่อแรงสั่นสะเทือนและแรงกระแทก
- มีความทนทานสูง ลดการสึกหรอ และช่วยยืดอายุการใช้งานของเครื่องจักร
การติดตั้ง
- ควรติดตั้งในตำแหน่งที่มีแรงกดในแนวแกนและอาจมีแรงรัศมีร่วมด้วย
- ใช้วิธีการประกอบที่มั่นคงเพื่อให้ลูกกลิ้งเข้ากับร่องวิ่งได้อย่างเหมาะสม
- สามารถติดตั้งได้ทั้งในแนวตั้งและแนวนอน ขึ้นอยู่กับการใช้งานของเครื่องจักร
- การหล่อลื่นที่ถูกต้องมีความสำคัญต่อการทำงานและอายุการใช้งานของตลับลูกปืน
การใช้งาน
- เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่มีโหลดสูง เช่น กังหัน เครื่องอัด หรือระบบขับเคลื่อนขนาดใหญ่
- ใช้ได้ดีในงานที่มีแรงสั่นสะเทือนและแรงกระแทกร่วมกับแรงกดสูง
- เหมาะสำหรับการใช้งานต่อเนื่องในสภาวะที่ต้องการความเสถียรและความทนทานสูง
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขตลับลูกปืน (Bearing Number) | 29368EJ |
| d ขนาดรูใน (Bore) mm/in | 340 / 13.3858 |
| D เส้นผ่านศูนย์กลางนอก (O.D.) mm/in | 540 / 21.2598 |
| T ความกว้าง (Width) mm/in | 122 / 4.8031 |
| เส้นผ่านศูนย์กลางวงแหวนในด้านนอก (d1) หน่วยมิลลิเมตร / นิ้ว | 497 / 19.57 |
| รูวงในของวงแหวนรอบนอก (D1) หน่วยมิลลิเมตร / นิ้ว | 428 / 16.85 |
| เส้นผ่านศูนย์กลางบ่ารับของเบ้ารอง (สูงสุด) E | 443 / 17.44 |
| เส้นผ่านศูนย์กลางบ่ารับของเพลา (ค่าต่ำสุด) H | 463 / 18.23 |
| ขนาดสำหรับการติดตั้ง T1 (หน่วย มิลลิเมตร / นิ้ว) | 102.6 / 4.04 |
| ขนาดสำหรับการติดตั้ง T2 (หน่วย มิลลิเมตร / นิ้ว) | 73.5 / 2.89 |
| ขนาดสำหรับการติดตั้ง T3 (หน่วย มิลลิเมตร / นิ้ว) | 59.5 / 2.34 |
| ขนาดสำหรับการติดตั้ง S (หน่วย มิลลิเมตร / นิ้ว) | 192 / 7.56 |
| รัศมีมุมโค้ง (Fillet Radius, Max.) r mm/in | 4 / 0.16 |
| Cₐ₀ ค่ารับน้ำหนักคงที่ (Static Load Rating) kN/lbf | 12000 / 2690000 |
| Cₐ ค่ารับน้ำหนักขณะทำงาน (Dynamic Load Rating) kN/lbf | 3120 / 702000 |
| อัตราความเร็วตามความร้อน (รอบต่อนาที, RPM) | 620 |
| ความเร็วจำกัด (รอบต่อนาที, RPM) | 1090 |
| น้ำหนักตลับลูกปืน (Bearing Weight) kg/lbs. | 94.8 / 209 |
| Kc(2) | 765 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Thrust Spherical Roller Bearing – Type TSR-EJ และ Type TSR-EM |
| โครงสร้าง | ออกแบบด้วยลูกกลิ้งทรงกระบอกสองแถวในรางวิ่งทรงโค้ง เพื่อช่วยกระจายแรงอย่างมีประสิทธิภาพ |
| การรับแรง | รองรับแรงในแนวแกนสูงและแรงรัศมีได้พร้อมกัน เหมาะกับงานที่มีโหลดหนัก |
| คุณสมบัติเด่น | TSR-EJ เน้นโครงสร้างแข็งแรงและความทนทานสูง ส่วน TSR-EM ปรับปรุงให้มีประสิทธิภาพการรับแรงและอายุการใช้งานยาวนานขึ้น |
| ความแม่นยำ | ทำงานได้อย่างราบรื่น ลดการสั่นสะเทือน และควบคุมการเยื้องศูนย์ได้ดี |
| การหล่อลื่น | ใช้ได้ทั้งการหล่อลื่นด้วยน้ำมันหรือจาระบี ขึ้นอยู่กับสภาพการใช้งาน |
| วัสดุ | ผลิตจากเหล็กคุณภาพสูง มีความแข็งแรงและทนต่อการสึกหรอ |
| การบำรุงรักษา | ง่ายต่อการติดตั้ง ถอดประกอบ และตรวจสอบสภาพการทำงาน |
| การใช้งานทั่วไป | นิยมใช้ในงานอุตสาหกรรมหนัก เช่น โรงไฟฟ้า อุปกรณ์ขุดเจาะ และเครื่องจักรกลขนาดใหญ่ |
