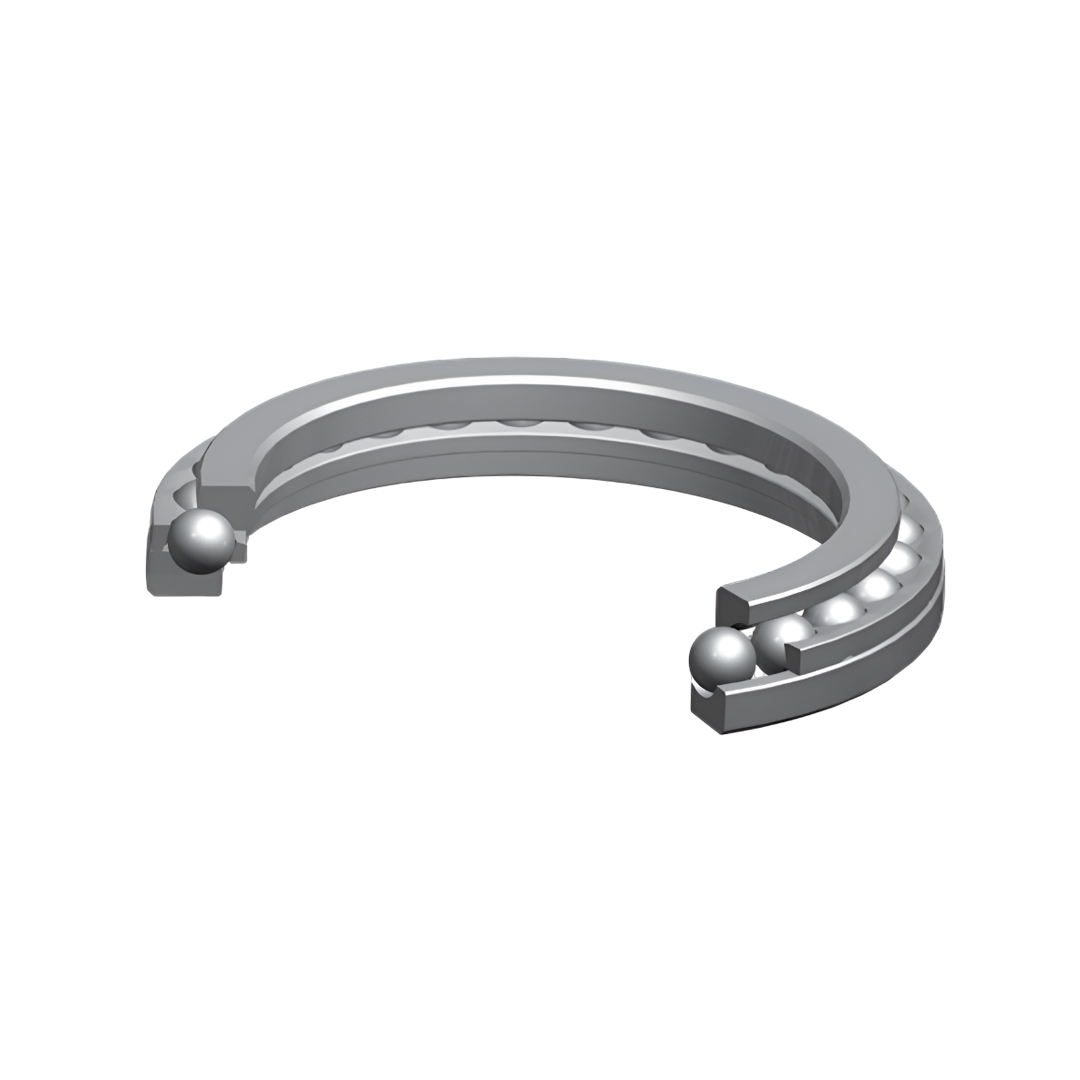

ตลับลูกปืน TIMKEN 201TVL615
ตลับลูกปืน TIMKEN 201TVL615
TIMKEN
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
194,871.71 ฿
Regular price
Sale price
194,871.71 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด ตลับลูกปืน TIMKEN 201TVL615
ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ออกแบบมาเพื่อรองรับแรงในแนวแกนร่วมกับแรงรัศมีในบางระดับ
- ใช้โครงสร้างแบบสัมผัสเชิงมุม ทำให้รับแรงได้ในทิศทางเดียวหรือหลายทิศทางตามการจัดเรียง
- ผลิตจากวัสดุคุณภาพสูง แข็งแรง ทนต่อการสึกหรอและแรงกด
- ให้ความแม่นยำในการหมุนสูงและมีความเสถียรระหว่างการทำงาน
การติดตั้ง
- ต้องติดตั้งในตำแหน่งที่แน่นหนาและมีการปรับตั้งมุมสัมผัสอย่างเหมาะสม
- สามารถติดตั้งร่วมกับตลับลูกปืนประเภทอื่นเพื่อเพิ่มความสามารถในการรับแรง
- ใช้เครื่องมือมาตรฐานหรืออุปกรณ์ช่วยเพื่อลดแรงกดที่อาจเกิดความเสียหาย
- ควรตรวจสอบความสะอาดและการหล่อลื่นก่อนการติดตั้งทุกครั้ง
การใช้งาน
- เหมาะสำหรับเครื่องจักรที่มีการหมุนความเร็วสูงและต้องการความแม่นยำ
- ใช้ในงานอุตสาหกรรมที่มีแรงกดในแนวแกน เช่น เครื่องจักรกล เครื่องอัด และระบบส่งกำลัง
- ให้ประสิทธิภาพที่ดีในการทำงานต่อเนื่อง ลดความร้อนและแรงเสียดทาน
- รองรับการใช้งานในสภาพแวดล้อมที่ต้องการความเสถียรและอายุการใช้งานยาวนาน
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| หมายเลขตลับลูกปืน (Bearing Number) | 201TVL615 |
| d ขนาดรูใน (Bore) mm/in | 511.175 / 20.1250 |
| D เส้นผ่านศูนย์กลางนอก (O.D.) mm/in | 628.650 / 24.7500 |
| T ความกว้าง (Width) mm/in | 66.675 / 2.6250 |
| วงแหวน (Rings) D₁ เส้นผ่านศูนย์กลางภายนอกเล็ก (Small Diameter O.D.) mm/in | 590.55 / 23.250 |
| วงแหวน (Rings) d₁ เส้นผ่านศูนย์กลางภายในใหญ่ (Large Bore I.D.) mm/in | 549.28 / 21.625 |
| H บ่าของเพลา (Shaft, Min.) mm/in | 569.9 / 22.44 |
| E บ่าของตัวเรือน (Housing, Max.) mm/in | 569.9 / 22.44 |
| Pin Dia. เส้นผ่านศูนย์กลางสลัก (Pin Diameter) mm/in | 12.7 / 0.50 |
| Hole Location from Centerline วงแหวนรูเล็ก (Small Bore Ring) mm/in | 268.3 / 10.56 |
| Hole Location from Centerline วงแหวนรูใหญ่ (Large Bore Ring) mm/in | 300.0 / 11.81 |
| รัศมีมุมโค้ง (Fillet Radius, Max.) r mm/in | 3.2 / 0.12 |
| Cₐ₀ ค่ารับน้ำหนักคงที่ (Static Load Rating) kN/lbf | 2520 / 566060 |
| Cₐ ค่ารับน้ำหนักขณะทำงาน (Dynamic Load Rating) kN/lbf | 490 / 110380 |
| น้ำหนักตลับลูกปืน (Bearing Weight) kg/lbs. | 41.9 / 92.3 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| ประเภทตลับลูกปืน | Angular Contact Thrust Ball Bearing – Type TVL |
| การใช้งานหลัก | รองรับแรงรัศมีและแรงแนวแกนพร้อมกัน โดยเฉพาะในงานความเร็วสูง |
| โครงสร้าง | ใช้ลูกบอลทรงกลมและร่องสัมผัสเชิงมุมเพื่อเพิ่มความสามารถในการรับแรง |
| ความเหมาะสม | ใช้ได้ทั้งงานอุตสาหกรรมทั่วไปและงานเครื่องจักรที่ต้องการความแม่นยำ |
| ข้อดี | ให้ความมั่นคงสูง ลดแรงเสียดทาน และรองรับแรงได้หลายทิศทาง |
| การติดตั้ง | ติดตั้งง่าย สามารถใช้ได้ทั้งแบบเพลาตั้งและเพลานอน |
| การถอดออก | สามารถถอดและประกอบซ้ำได้โดยไม่เสียรูป |
| วัสดุ | ผลิตจากเหล็กคุณภาพสูงเพื่อความแข็งแรงและทนทาน |
| การบำรุงรักษา | รองรับการหล่อลื่นและการตรวจสอบตามรอบการใช้งาน |
