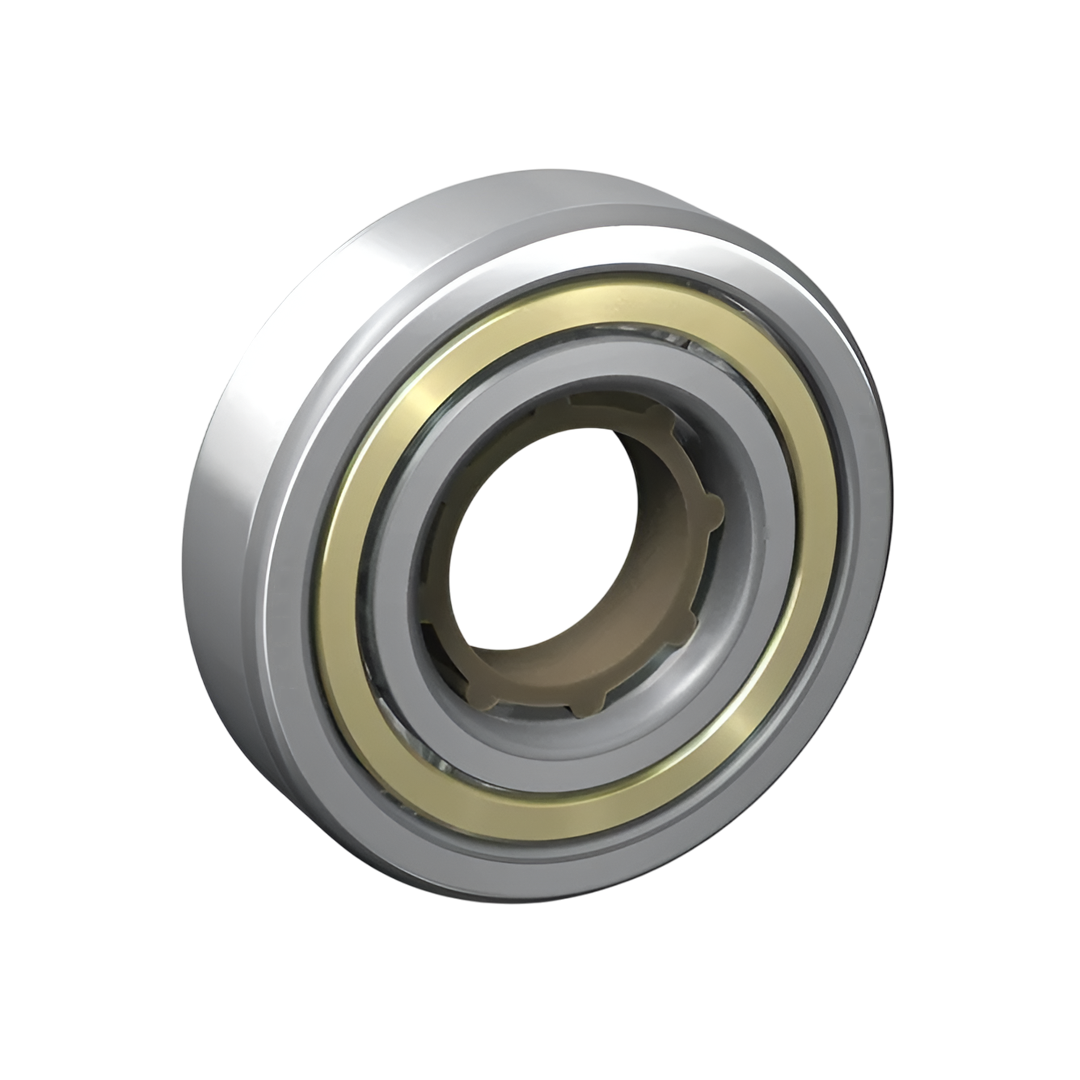

ตลับลูกปืน NSK QJ 1026 130x200x33

Name: ตลับลูกปืน NSK QJ 1026 130x200x33
Brand: NSK
SKU: QJ 1026
Price: 30705.78 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

30,705.78 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK QJ 1026 130x200x33

ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing) ของ NSK ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมสูงในอุตสาหกรรมต่าง ๆ ทั่วโลก เนื่องจากมีความสามารถในการรับแรงทั้งในแนวรัศมี (Radial Load) และแนวแกน (Axial Load) ได้พร้อมกัน อีกทั้งยังให้ความแม่นยำสูง เหมาะอย่างยิ่งสำหรับเครื่องจักรที่ต้องการความเที่ยงตรงและการหมุนรอบที่รวดเร็ว เช่น เครื่องจักรกลซีเอ็นซี (CNC Machine), มอเตอร์ความเร็วสูง, ปั๊มแรงดันสูง และอุปกรณ์ในอุตสาหกรรมยานยนต์

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบให้มีจุดสัมผัสสี่จุดระหว่างลูกบอลและร่องราง ช่วยให้รองรับแรงในแนวแกนได้จากทั้งสองทิศทาง
มีโครงสร้างลูกปืนแถวเดียว ทำให้ประหยัดพื้นที่ในการติดตั้งมากกว่าลูกปืนแบบสองแถว
สามารถรับแรงในแนวรัศมีได้ในระดับหนึ่ง พร้อมทั้งรับแรงแนวแกนจากทั้งสองด้าน
มีความแข็งแกร่งและความเที่ยงตรงสูง เหมาะกับงานที่ต้องการการควบคุมตำแหน่งเพลาอย่างแม่นยำ
ใช้ลูกบอลขนาดใหญ่และร่องรางพิเศษ เพื่อลดแรงเสียดทานและยืดอายุการใช้งาน
มีทั้งแบบเปิดและแบบมีซีลป้องกันฝุ่น เพื่อความเหมาะสมกับสภาพแวดล้อมการใช้งานต่างๆ

การติดตั้ง

ควรติดตั้งด้วยเครื่องมือเฉพาะเพื่อป้องกันการกระแทกและการบิดเบี้ยวของวงแหวนลูกปืน
ตรวจสอบความสะอาดของเพลาและบ่ารับลูกปืนก่อนการติดตั้ง เพื่อป้องกันสิ่งแปลกปลอม
จัดแนวศูนย์กลางของเพลาให้ตรงเพื่อลดแรงกระทำที่ไม่สมดุล
ใช้สารหล่อลื่นที่เหมาะสมกับลักษณะงาน เช่น ความเร็วรอบสูงหรืออุณหภูมิสูง
หลีกเลี่ยงการหมุนลูกปืนก่อนติดตั้งสมบูรณ์หรือในสภาพที่ไม่มีการหล่อลื่น

การใช้งาน

ใช้ในงานที่ต้องการรับแรงแนวแกนจากทั้งสองทิศทาง เช่น ชุดเพลาขับหรือระบบเกียร์
เหมาะกับเครื่องจักรที่มีการสลับทิศทางการหมุนหรือมีแรงกระทำหลายทิศทาง
ใช้ในงานเครื่องมือกล เช่น โต๊ะหมุน เครื่องจักรกลความเที่ยงตรงสูง และมอเตอร์อุตสาหกรรม
เหมาะสำหรับระบบที่ต้องการประหยัดพื้นที่ติดตั้งแต่ยังคงต้องรองรับแรงได้สูง
ใช้ในระบบขับเคลื่อนและอุปกรณ์ที่ต้องการการหมุนที่ราบรื่นและเสถียรต่อเนื่อง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

เส้นผ่านศูนย์กลางรูใน (Inner Diameter) d mm	130
เส้นผ่านศูนย์กลางรอบนอก (Outer Diameter) D mm	200
ความกว้างของตลับลูกปืน (Width) B mm	33
รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r min. mm	2
ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr N	169 000
ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r N	415 000
ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr kgf	17 300
ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r kgf	42 000
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบจาระบี min⁻¹	2 400
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบน้ำมัน min⁻¹	3 200
หมายเลขตลับลูกปืน (Bearing Numbers)	QJ 1026
ระยะห่างระหว่างตำแหน่งศูนย์โหลด a₀ mm	115.5
ขนาด dₐ ขั้นต่ำ (ค่าต่ำสุดของมิติด้านหนึ่งที่ต้องเตรียม) mm	140
ขนาด Dₐ สูงสุด (ค่ามากสุดของมิติด้านหนึ่งที่ต้องเตรียม) mm	190
รัศมีมุม rₐ สูงสุด (ค่ารัศมีมุมที่ยอมให้ได้) mm	2
น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg	4.0

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด / คำอธิบาย
ประเภทของตลับลูกปืน	ตลับลูกปืนเม็ดบอลสัมผัสสี่จุด (Four-Point Contact Ball Bearing) ถูกออกแบบให้รองรับแรงในหลายทิศทาง โดยเฉพาะแรงตามแนวแกนจากทั้งสองด้านในตลับเดียว
โครงสร้างภายใน	ประกอบด้วยร่องรางสัมผัสสี่จุดระหว่างเม็ดลูกบอลและร่องทางเดินของวงแหวน ช่วยให้สามารถรับแรงได้จากทั้งสองทิศทางในแนวแกน
วัสดุที่ใช้ผลิต	ผลิตจากเหล็กกล้าคุณภาพสูงเพื่อความทนทานต่อการสึกหรอ และมีการชุบแข็งผิวเพื่อเพิ่มอายุการใช้งาน
ลักษณะการทำงาน	สามารถรองรับแรงตามแนวแกนจากทั้งสองด้านได้ในตลับเดียว และรับแรงรัศมีในระดับหนึ่ง ทำให้ลดความซับซ้อนของการติดตั้ง
การหล่อลื่น	ใช้จาระบีหรือน้ำมันหล่อลื่นตามลักษณะการใช้งาน เพื่อช่วยลดแรงเสียดทานและการสึกหรอของผิวสัมผัส
การติดตั้ง	ควรติดตั้งอย่างระมัดระวังเพื่อให้แนวแกนของวงแหวนตรงกัน และป้องกันแรงบิดที่อาจเกิดขึ้นระหว่างการหมุน
การใช้งานทั่วไป	เหมาะสำหรับงานที่ต้องการรองรับแรงตามแนวแกนทั้งสองทิศ เช่น มอเตอร์ไฟฟ้า ระบบขับเคลื่อนด้วยเกียร์ หรือเครื่องจักรที่มีเพลาหมุนสองทิศทาง
คุณสมบัติเด่น	รองรับแรงแนวแกนจากทั้งสองด้านในตลับเดียว ประหยัดพื้นที่ในการติดตั้ง มีความแม่นยำสูง และให้การหมุนที่ราบรื่น
การบำรุงรักษา	ควรตรวจสอบและหล่อลื่นเป็นระยะ เพื่อคงประสิทธิภาพการหมุนและยืดอายุการใช้งานของตลับลูกปืน
ข้อควรระวัง	หลีกเลี่ยงการติดตั้งผิดแนวหรือแรงกระแทกขณะประกอบ เพราะอาจทำให้เกิดการเสียรูปของร่องสัมผัสและลดประสิทธิภาพการทำงาน
