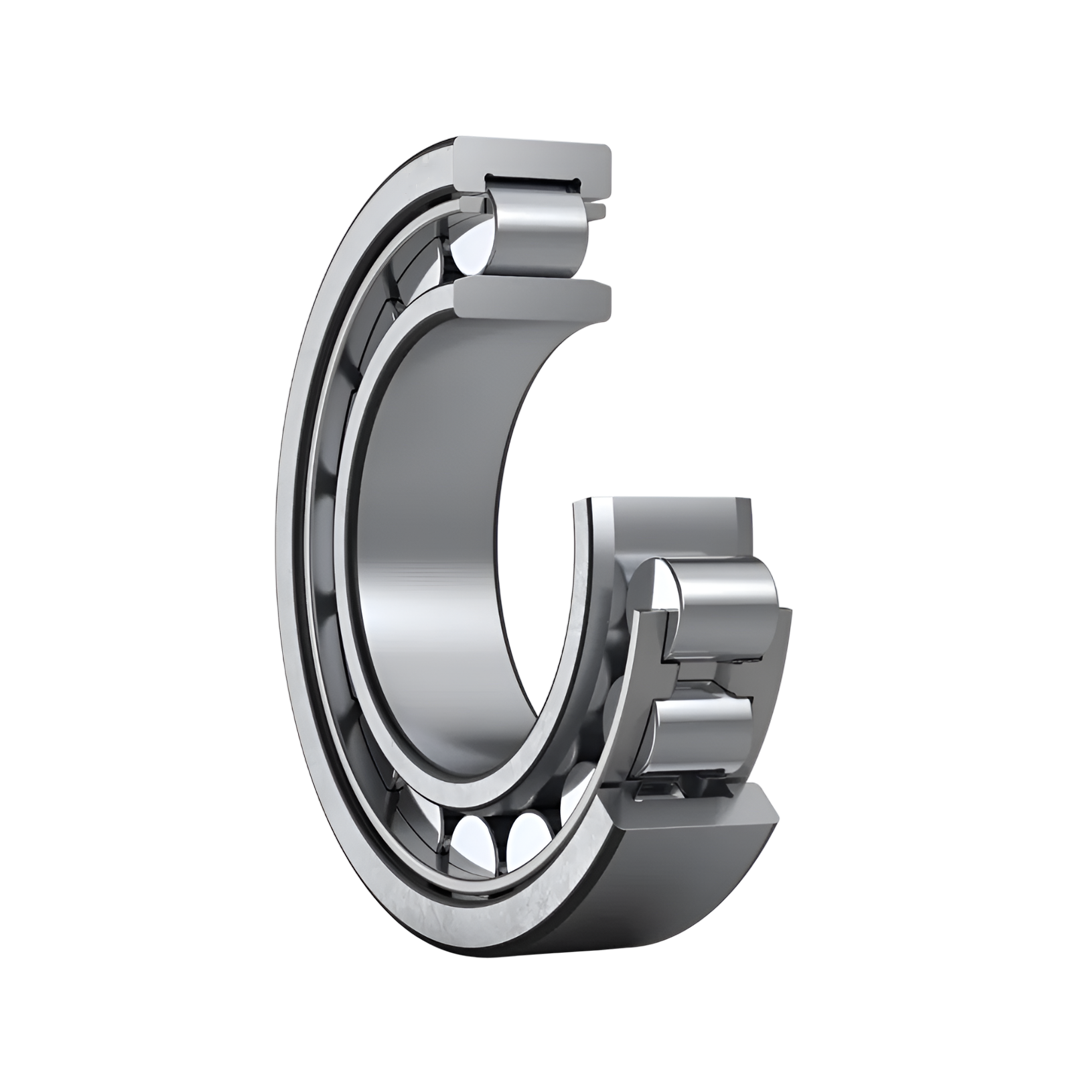

ตลับลูกปืน NSK NU 315 EM 75x160x37

Name: ตลับลูกปืน NSK NU 315 EM 75x160x37
Brand: NSK
SKU: NU 315 EM
Price: 17058.53 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

17,058.53 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK NU 315 EM 75x160x37

ตลับลูกปืนแบบลูกกลิ้งทรงกระบอกแถวเดียวจาก NSK ถือเป็นหนึ่งในตลับลูกปืนที่ได้รับความนิยมอย่างกว้างขวางในงานอุตสาหกรรมที่ต้องการความแข็งแรง ทนทาน และสามารถรองรับแรงในแนวรัศมีได้สูง ตลับลูกปืนชนิดนี้ได้รับการออกแบบมาเพื่อให้สามารถทำงานได้อย่างมีประสิทธิภาพในสภาวะที่มีความเร็วสูงและมีภาระโหลดมาก โดยเฉพาะในเครื่องจักรกลหนัก เช่น มอเตอร์ไฟฟ้า เครื่องมือกล เครื่องอัดลม ปั๊ม และระบบส่งกำลังในอุตสาหกรรมต่าง ๆ

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบให้มีลูกกลิ้งทรงกระบอกเรียงเป็นแถวเดียว สามารถรองรับแรงในแนวรัศมีได้สูง
มีความแข็งแรงและทนต่อแรงกระแทก ทำให้เหมาะกับงานหนักและการหมุนเร็ว
โครงสร้างภายในเรียบง่าย ลดแรงเสียดทานและความร้อนขณะหมุน
สามารถถอดวงแหวนด้านในหรือด้านนอกได้ง่าย ทำให้การติดตั้งและการถอดบำรุงรักษาสะดวก
เหมาะสำหรับการใช้งานที่ต้องการความแม่นยำปานกลางถึงสูง
มีแบบเปิดและแบบมีซีลป้องกันฝุ่นและสิ่งสกปรก เพื่อให้เหมาะกับสภาพแวดล้อมต่างๆ

การติดตั้ง

ตรวจสอบความสะอาดของเพลาและบ่ารับลูกปืนก่อนติดตั้ง
ใช้เครื่องมือเฉพาะในการติดตั้ง เพื่อป้องกันแรงกระแทกและความเสียหายต่อวงแหวนและลูกกลิ้ง
จัดแนวเพลาให้ตรงเพื่อให้ลูกปืนทำงานได้เต็มประสิทธิภาพ
ใช้สารหล่อลื่นที่เหมาะสมกับความเร็วและอุณหภูมิของระบบ
หลีกเลี่ยงการหมุนลูกปืนโดยยังไม่ได้ติดตั้งสมบูรณ์หรือขาดการหล่อลื่น

การใช้งาน

ใช้ในเครื่องจักรอุตสาหกรรมที่ต้องการรองรับแรงรัศมีสูง เช่น เครื่องจักรกลหนักและเครื่องจักรกลความเร็วสูง
เหมาะสำหรับมอเตอร์ เครื่องปั๊ม และเครื่องจักรที่มีแรงกระทำในแนวรัศมีเป็นหลัก
ใช้ในระบบเกียร์หรือเพลาขับที่ต้องการความแม่นยำและความคงทน
เหมาะสำหรับงานที่ต้องการการหมุนราบรื่นและลดแรงเสียดทาน
สามารถใช้งานในสภาพแวดล้อมที่มีฝุ่นหรือแรงกระแทกในระดับปานกลางถึงสูง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

เส้นผ่านศูนย์กลางรูใน (Inner Diameter) d mm	75
เส้นผ่านศูนย์กลางรอบนอก (Outer Diameter) D mm	160
ความกว้างของตลับลูกปืน (Width) B mm	37
รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r min. mm	2.1
รัศมีมุมลบขั้นต่ำ (Minimum Fillet Radius) r1 min. mm	2.1
Fw mm	95
Ew mm	-
ค่าการรับน้ำหนักแนวรัศมีแบบไดนามิก (Dynamic Radial Load Rating) Cr N	240 000
ค่าการรับน้ำหนักแนวรัศมีแบบสถิต (Static Radial Load Rating) C₀r N	263 000
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบจาระบี min⁻¹	3 800
ความเร็วสูงสุดเมื่อใช้สารหล่อลื่นแบบน้ำมัน min⁻¹	4 800
หมายเลขตลับลูกปืน (Bearing Numbers) NU	NU 315 EM
da(4) min.	86
db min.	86
db(5) max.	92
dc min.	97
dd min.	106
Da(4) max.	149
Db max.	-
Db min.	-
ra max.	2
rb max.	2
น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg	3.73

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด / คำอธิบาย
ประเภทของตลับลูกปืน	ตลับลูกปืนลูกกลิ้งทรงกระบอกแถวเดียว (Single-Row Cylindrical Roller Bearing) ออกแบบเพื่อรองรับแรงรัศมีสูงและแรงกระแทกในแนวรัศมี
โครงสร้างภายใน	ประกอบด้วยลูกกลิ้งทรงกระบอกหนึ่งแถว วางเรียงระหว่างวงแหวนด้านในและด้านนอก ทำให้มีพื้นที่สัมผัสมากขึ้นและรองรับแรงรัศมีได้สูง
วัสดุที่ใช้ผลิต	ผลิตจากเหล็กกล้าคุณภาพสูง มีการชุบแข็งผิวเพื่อลดการสึกหรอและยืดอายุการใช้งาน
ลักษณะการทำงาน	เหมาะกับงานที่ต้องรับแรงรัศมีสูง สามารถรองรับการสั่นสะเทือนและแรงกระแทกได้ดี ให้การหมุนที่ราบรื่น
การหล่อลื่น	ใช้จาระบีหรือน้ำมันหล่อลื่นตามลักษณะการใช้งาน เพื่อช่วยลดแรงเสียดทานและยืดอายุของตลับลูกปืน
การติดตั้ง	ควรติดตั้งโดยให้วงแหวนด้านในและด้านนอกอยู่ในแนวแกนที่เหมาะสม ป้องกันการเยื้องศูนย์ที่อาจทำให้ลูกกลิ้งเสียรูป
การใช้งานทั่วไป	ใช้ในเพลาหมุนที่รับแรงรัศมีสูง เช่น เครื่องจักรกลหนัก ระบบส่งกำลัง มอเตอร์ และเครื่องจักรในอุตสาหกรรม
คุณสมบัติเด่น	รองรับแรงรัศมีสูง ลดการเสียรูปและแรงเสียดทาน ให้ประสิทธิภาพการหมุนที่เสถียรและอายุการใช้งานยาวนาน
การบำรุงรักษา	ควรตรวจสอบการหล่อลื่นและทำความสะอาดอย่างสม่ำเสมอ เพื่อรักษาประสิทธิภาพและลดการสึกหรอของลูกกลิ้ง
ข้อควรระวัง	หลีกเลี่ยงการรับแรงตามแนวแกนโดยตรง เพราะตลับนี้ออกแบบมารับแรงรัศมีเป็นหลัก และควรติดตั้งให้ตรงแนวเพื่อป้องกันความเสียหาย
