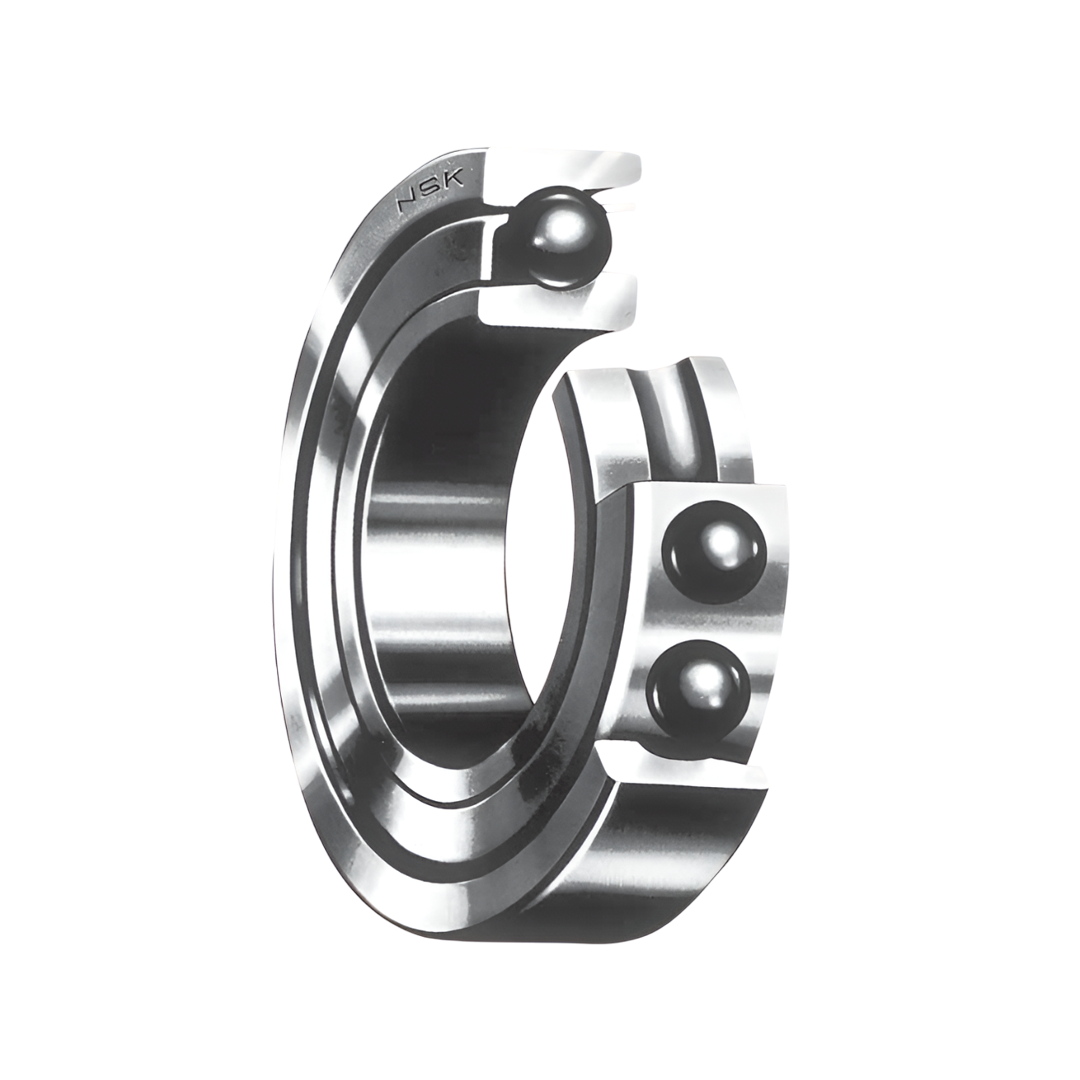

ตลับลูกปืน NSK 7336 ADT 180x380x75

Name: ตลับลูกปืน NSK 7336 ADT 180x380x75
Brand: NSK
SKU: 7336 ADT
Price: 28102.44 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

28,102.44 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK 7336 ADT 180x380x75

ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing) ของ NSK ถือเป็นหนึ่งในผลิตภัณฑ์ที่ได้รับความนิยมสูงในอุตสาหกรรมต่าง ๆ ทั่วโลก เนื่องจากมีความสามารถในการรับแรงทั้งในแนวรัศมี (Radial Load) และแนวแกน (Axial Load) ได้พร้อมกัน อีกทั้งยังให้ความแม่นยำสูง เหมาะอย่างยิ่งสำหรับเครื่องจักรที่ต้องการความเที่ยงตรงและการหมุนรอบที่รวดเร็ว เช่น เครื่องจักรกลซีเอ็นซี (CNC Machine), มอเตอร์ความเร็วสูง, ปั๊มแรงดันสูง และอุปกรณ์ในอุตสาหกรรมยานยนต์

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบให้รับแรงในแนวรัศมีและแนวแกนได้พร้อมกัน
มีมุมสัมผัสระหว่างร่องรางกับลูกปืน เพื่อเพิ่มความสามารถในการรับแรงแนวแกน
โครงสร้างมีทั้งแบบแถวเดียวและแบบสองแถว ขึ้นอยู่กับลักษณะงาน
ให้ความแม่นยำในการหมุนสูง เหมาะกับงานที่ต้องการความเที่ยงตรง
ลดแรงเสียดทานได้ดีด้วยระบบหล่อลื่นภายในและการออกแบบพื้นผิวลูกปืนที่เรียบ
ผลิตจากวัสดุคุณภาพสูง ทนต่ออุณหภูมิและการสึกหรอ

การติดตั้ง

ต้องจัดแนวเพลาและบ่ารับให้ถูกต้อง เพื่อป้องกันแรงเบี่ยง
ใช้เครื่องมือที่เหมาะสมในการกดหรือดันตลับลูกปืนเข้ากับเพลา
ควรหล่อลื่นด้วยจาระบีหรือน้ำมันที่เหมาะกับสภาพการทำงานก่อนใช้งาน
ระวังไม่ให้เกิดการกระแทกขณะติดตั้ง เพื่อไม่ให้เกิดความเสียหายที่ร่องรางหรือผิวลูกปืน
ในกรณีติดตั้งเป็นคู่ ต้องวางตำแหน่งให้สอดคล้องกับทิศทางแรงที่ต้องการรับ

การใช้งาน

ใช้ในเครื่องจักรความเร็วสูง เช่น มอเตอร์ไฟฟ้า เครื่องมือกล และปั๊ม
เหมาะสำหรับงานที่ต้องการความแม่นยำ เช่น เครื่องจักร CNC และเครื่องจักรอุตสาหกรรมทั่วไป
ใช้ในอุปกรณ์ที่มีแรงแนวแกนและแนวรัศมีเกิดขึ้นพร้อมกัน
พบได้ในระบบส่งกำลัง กลไกหมุน และอุปกรณ์ควบคุมการเคลื่อนที่

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

d เส้นผ่านศูนย์กลางใน (Bore Diameter) มิลลิเมตร (mm)	180
D เส้นผ่านศูนย์กลางนอก (Outside Diameter) มิลลิเมตร (mm)	380
B ความกว้าง (Width) มิลลิเมตร (mm)	75
r min. รัศมีมุมลบขั้นต่ำ (Minimum Chamfer Radius) มิลลิเมตร (mm)	4
r1 min. รัศมีมุมลบขั้นต่ำ (Minimum Chamfer Radius) มิลลิเมตร (mm)	1.5
Cr (N) ค่ารับแรงแบบไดนามิก (Dynamic Load Rating) - หน่วยนิวตัน	410 000
C0r (N) ค่ารับแรงแบบสถิต (Static Load Rating) - หน่วยนิวตัน	535 000
Cr (kgf) ค่ารับแรงไดนามิก - หน่วยกิโลกรัมแรง	41 500
C0r (kgf) ค่ารับแรงสถิต - หน่วยกิโลกรัมแรง	54 500
f0 ค่าปัจจัยมาตรฐาน (Factor Value)	-
ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Grease (จาระบี)	1 500
ความเร็วจำกัด (Limiting Speeds) - หน่วย รอบต่อนาที (min⁻¹) Oil (น้ำมัน)	2 000
Eff.Load Centers (mm) a	118.3
Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) dₐ(¹) min. ค่าต่ำสุดของเส้นผ่านศูนย์กลางภายใน	198
Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) Dₐ(¹) max. ค่าสูงสุดของเส้นผ่านศูนย์กลางภายนอก	362
Abutment and Fillet Dimensions (mm) ขนาดการรองรับและมุมโค้ง (มิลลิเมตร) rₐ max. ค่าสูงสุดของรัศมีมุมโค้ง	3
Mass (kg) approx. มวล (กิโลกรัม) โดยประมาณ	42.1
หมายเลขตลับลูกปืน Duplex	7336 ADT
ค่าพิกัดโหลดพื้นฐาน (แบบจับคู่) (หน่วย N) Cr ค่าพิกัดโหลดตามแนวรัศมี	665 000
ค่าพิกัดโหลดพื้นฐาน (แบบจับคู่) (หน่วย N) C0r ค่าพิกัดโหลดสถิตตามแนวรัศมี	1 070 000
ค่าพิกัดโหลดพื้นฐาน (แบบจับคู่) (หน่วย kgf) Cr ค่าพิกัดโหลดตามแนวรัศมี	68 000
ค่าพิกัดโหลดพื้นฐาน (แบบจับคู่) (หน่วย kgf) C0r ค่าพิกัดโหลดสถิตตามแนวรัศมี	109 000
ความเร็วจำกัด (แบบจับคู่) รอบต่อนาที) จาระบี (Grease)	1 200
ความเร็วจำกัด (แบบจับคู่) (รอบต่อนาที) น้ำมัน (Oil)	1 600
ระยะห่างจุดศูนย์รับน้ำหนัก (มม.) DB	236.6
ระยะห่างจุดศูนย์รับน้ำหนัก (มม.) DF	86.6
ขนาดหน้ารับและรัศมีมุมลบ (มม.) db ขั้นต่ำ	-
ขนาดหน้ารับและรัศมีมุมลบ (มม.) Db สูงสุด	371
ขนาดหน้ารับและรัศมีมุมลบ (มม.) rb สูงสุด	1.5

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ประเภทตลับลูกปืน	ตลับลูกปืนแบบสัมผัสเชิงมุม (Angular Contact Ball Bearing)
โครงสร้าง	ออกแบบให้รองรับแรงแนวรัศมีและแรงตามแนวแกนพร้อมกัน
ทิศทางการรับแรงตามแกน	รองรับแรงตามแกนได้ในทิศทางเดียว
ความแม่นยำ	มีความแม่นยำสูง เหมาะกับงานที่ต้องการความเร็วและความแม่นยำ
การใช้งานทั่วไป	เครื่องจักรกลซีเอ็นซี, ปั๊ม, มอเตอร์ประสิทธิภาพสูง, เครื่องมือเครื่องจักร
การติดตั้ง	ต้องติดตั้งคู่กับตัวรองรับที่ถูกต้อง สามารถประกอบแบบเดี่ยวหรือแบบคู่
การบำรุงรักษา	ต้องหล่อลื่นด้วยจาระบีหรือจาระบีและน้ำมันตามคำแนะนำของผู้ผลิต
ข้อดี	รองรับแรงตามแนวแกนและแรงรัศมีพร้อมกัน, ความแม่นยำสูง, ลดการสั่นสะเทือน
ข้อจำกัด	ต้องติดตั้งให้ถูกทิศทางการรับแรงแกน, ราคาสูงกว่าตลับลูกปืนทั่วไป
