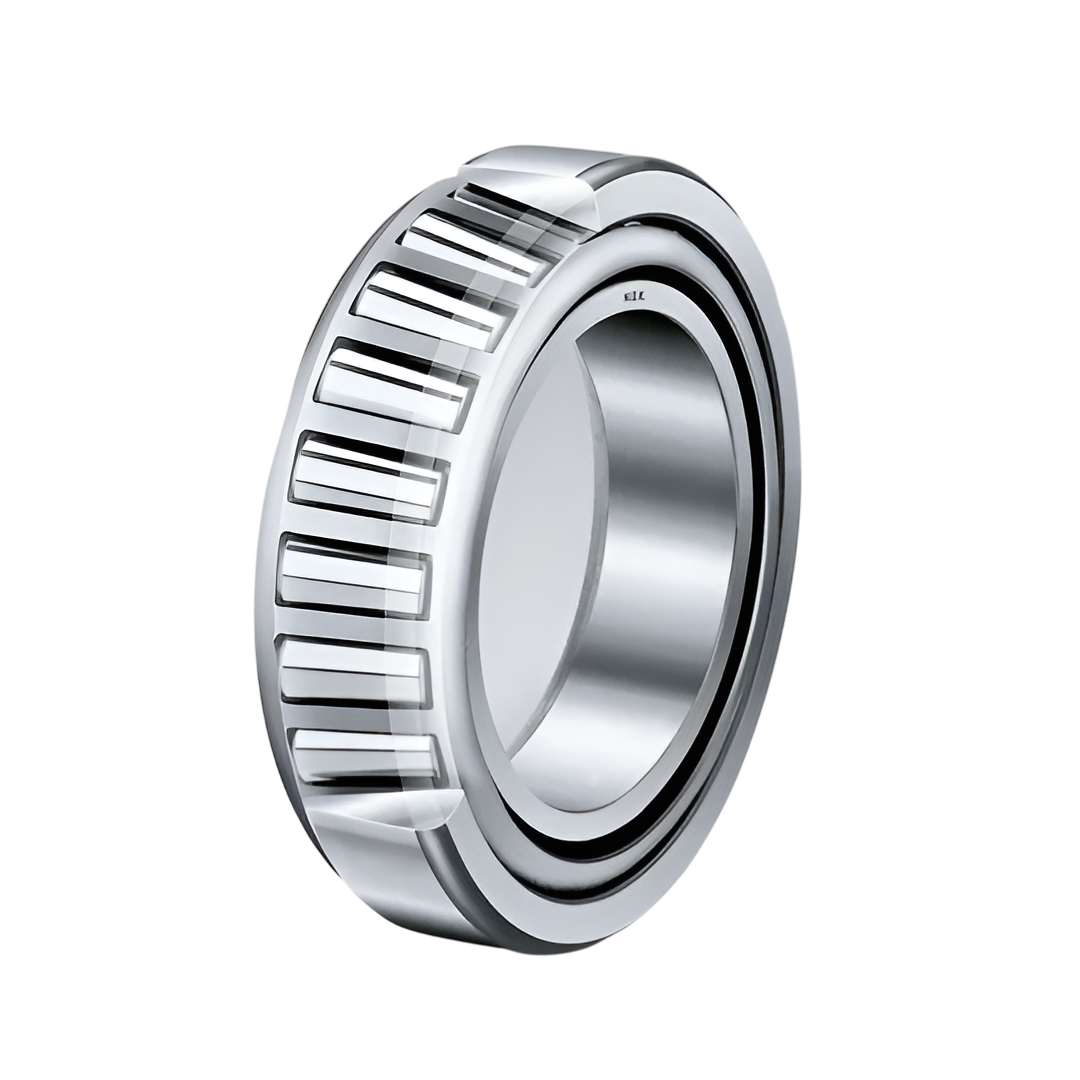

ตลับลูกปืน NSK 32338 190x400x140

Name: ตลับลูกปืน NSK 32338 190x400x140
Brand: NSK
SKU: 32338
Price: 123434.33 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

123,434.33 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK 32338 190x400x140

ตลับลูกปืนเม็ดเรียวแถวเดียว (Single-Row Tapered Roller Bearings) ของ NSK เป็นตลับลูกปืนที่ได้รับการออกแบบอย่างพิถีพิถันเพื่อรองรับทั้งแรงในแนวรัศมี (Radial Load) และแรงในแนวแกน (Axial Load) ได้ในเวลาเดียวกัน โดยใช้หลักการกระจายแรงผ่านเม็ดลูกกลิ้งทรงเรียวซึ่งทำมุมสัมผัสกับรางวิ่ง ทำให้สามารถรับแรงจากหลายทิศทางได้อย่างมั่นคงและแม่นยำ โครงสร้างภายในที่เป็นเอกลักษณ์นี้ช่วยให้ตลับลูกปืนชนิดนี้มีความแข็งแรงสูงและสามารถทำงานได้อย่างมีประสิทธิภาพในสภาวะการใช้งานหนัก

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบให้ลูกกลิ้งและรางวิ่งมีลักษณะเป็นทรงกรวย เพื่อรองรับแรงได้ทั้งในแนวรัศมีและแนวแกนในทิศทางเดียว
ให้ความแข็งแรงและความทนทานสูง เหมาะสำหรับการใช้งานที่ต้องรับแรงหนักและแรงกระแทก
โครงสร้างภายในช่วยให้การกระจายแรงสม่ำเสมอ ลดการสึกหรอของพื้นผิวสัมผัส
ผลิตจากวัสดุเหล็กคุณภาพสูง ผ่านกระบวนการอบแข็งและขัดละเอียด เพื่อความแม่นยำในการหมุน
มีความสามารถในการปรับตั้งระยะคลอน (Clearance) ได้ตามสภาพการทำงาน

การติดตั้ง

ก่อนติดตั้งควรทำความสะอาดเพลาและบ่ารับให้ปราศจากสิ่งสกปรกหรือเศษโลหะ
ใช้เครื่องมือเฉพาะในการกดเข้าหรือถอดออก เพื่อป้องกันความเสียหายต่อวงแหวนและลูกกลิ้ง
ต้องจัดแนวเพลาให้ตรงและตรวจสอบการสัมผัสของรางวิ่งให้ถูกต้อง
ปรับตั้งค่าการแน่นและระยะคลอนให้เหมาะสมตามลักษณะการใช้งาน
ใช้จาระบีหรือน้ำมันหล่อลื่นคุณภาพสูง เพื่อป้องกันการสึกหรอและลดแรงเสียดทาน

การใช้งาน

เหมาะสำหรับระบบเพลาขับ เพลาล้อ หรือเครื่องจักรที่ต้องรับแรงในสองทิศทาง เช่น ยานยนต์ เครื่องจักรกลหนัก และอุปกรณ์ส่งกำลัง
ใช้งานได้ดีในสภาพการทำงานที่มีแรงกระแทกและแรงบิดสูง
ควรตรวจสอบการหล่อลื่นและอุณหภูมิการทำงานอย่างสม่ำเสมอ เพื่อป้องกันความร้อนสะสม
สามารถใช้ร่วมกับตลับลูกปืนอีกชุดหนึ่งเพื่อรับแรงในทิศทางตรงข้ามได้
หลีกเลี่ยงการติดตั้งผิดแนวหรือแรงกระแทกขณะติดตั้ง เพื่อคงประสิทธิภาพการทำงานและยืดอายุการใช้งาน

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

d (mm)	190
D (mm)	400
T (mm)	140
B (mm)	132
C (mm)	109
Cone r min. (mm)	6
Cup r min. (mm)	5
Basic Load Ratings (N) Cr	1 660 000
Basic Load Ratings (N) C0r	2 580 000
Basic Load Ratings (kgf) Cr	169 000
Basic Load Ratings (kgf) C0r	263 000
Limiting Speeds (min−1) Grease	850
Limiting Speeds (min−1) Oil	1 200
Bearing Numbers	32338
ISO 355 Dimension Series approx.	—
da min.	229
db max.	243
Da max.	378
Da min.	332
Db min.	375
Sa min.	11
Sb min.	31
Cone ra max.	5
Cup ra max.	4
Eff. Load Centers (mm) a	102.7
Constant e	0.37
Axial Load Factors Y1	1.6
Axial Load Factors Y0	0.88
Mass (kg) approx.	78.9

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	ตลับลูกปืนเม็ดเรียวแบบแถวเดียว (Single-Row Tapered Roller Bearing)
วัสดุของวงแหวนและลูกกลิ้ง	ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการชุบแข็งเพื่อเพิ่มความทนทาน
โครงสร้างภายใน	ใช้ลูกกลิ้งทรงเรียวที่วางในมุมเฉียง เพื่อรองรับแรงได้หลายทิศทาง
ลักษณะการรับแรง	รองรับได้ทั้งแรงรัศมีและแรงแนวแกนในทิศทางเดียว
ความแม่นยำในการหมุน	ออกแบบให้มีค่าความคลาดเคลื่อนต่ำ ให้การหมุนเรียบและนิ่ง
การหล่อลื่น	ใช้ได้กับทั้งจาระบีและน้ำมัน ขึ้นอยู่กับลักษณะงาน
ระบบซีลกันฝุ่น	มีให้เลือกทั้งแบบเปิดและแบบปิด พร้อมซีลป้องกันสิ่งสกปรก
การติดตั้ง	ต้องติดตั้งเป็นคู่เพื่อรับแรงในสองทิศทาง และปรับระยะห่างอย่างเหมาะสม
การใช้งานทั่วไป	ใช้ในระบบเพลาขับ เครื่องจักรอุตสาหกรรม และยานยนต์
คุณสมบัติเด่น	ทนต่อแรงโหลดสูง เสียดทานต่ำ และอายุการใช้งานยาวนาน
