ตลับลูกปืน NSK 23218CKE4 90x160x52.4

Name: ตลับลูกปืน NSK 23218CKE4 90x160x52.4
Brand: NSK
SKU: 23218CKE4
Price: 26676.64 THB
Availability: InStock

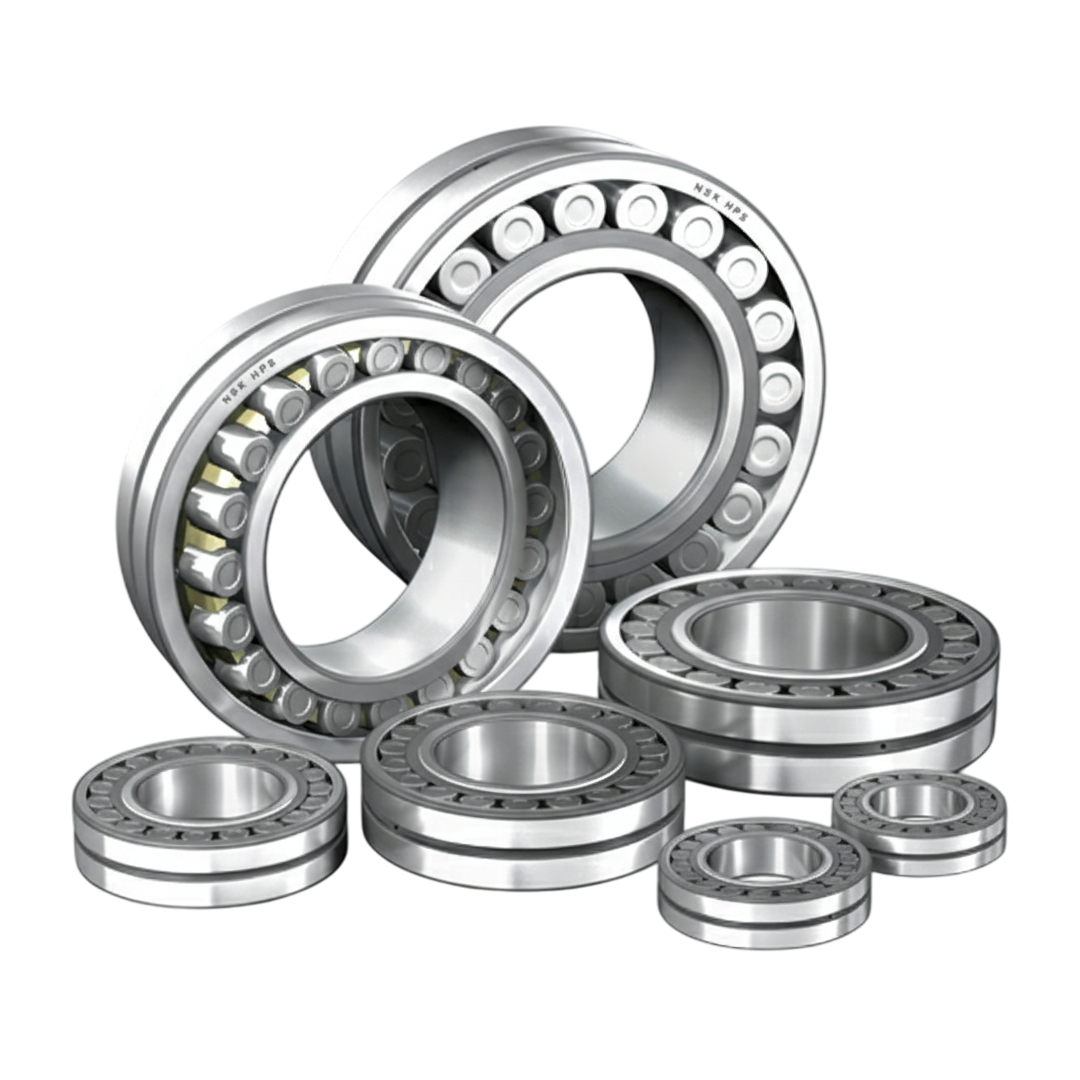

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

26,676.64 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK 23218CKE4 90x160x52.4

ตลับลูกปืนชนิดเม็ดโค้งสองแถวแบบรูเรียว (Spherical Roller Bearing Tapered Bore) ของ NSK เป็นหนึ่งในตลับลูกปืนอุตสาหกรรมที่ถูกออกแบบมาเพื่อรองรับการทำงานในสภาวะหนักและความคลาดเคลื่อนเชิงมุมได้ดีเยี่ยม โดยโครงสร้างของตลับลูกปืนชนิดนี้มีจุดเด่นที่เม็ดลูกปืนทรงกระบอกโค้งสองแถว ซึ่งช่วยกระจายแรงได้อย่างมีประสิทธิภาพ ทำให้รองรับแรงรัศมีขนาดใหญ่ร่วมกับแรงแนวแกนที่เกิดขึ้นทั้งสองทิศทางได้อย่างมั่นคง แม้ในสภาวะที่มีแรงกระแทกหรือโหลดสั่นสะเทือนสูง ตลับลูกปืนชนิดนี้ยังคงทำงานได้เสถียรและมีอายุการใช้งานยาวนานกว่าตลับลูกปืนทั่วไป

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

เป็นตลับลูกปืนเม็ดโค้งสองแถวที่ออกแบบให้รองรับแรงรัศมีขนาดใหญ่ พร้อมทั้งแรงแนวแกนได้ทั้งสองทิศทาง
รูเพลาแบบเรียว (Tapered Bore) ช่วยให้สามารถปรับระยะรัดแน่นของแบริ่งกับเพลาได้ง่ายและแม่นยำ เพิ่มความมั่นคงในการทำงาน
ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านกระบวนการอบชุบความร้อน เพื่อเพิ่มความแข็งแรงและความทนทานต่อการสึกหรอ
สามารถปรับตัวต่อการเยื้องศูนย์ของเพลาได้เล็กน้อย ลดแรงเค้นภายในและยืดอายุการใช้งานของแบริ่ง
มีระบบหล่อลื่นที่ดีเยี่ยม ช่วยให้ทำงานได้อย่างราบรื่นแม้ในสภาพการทำงานที่มีแรงสั่นสะเทือนหรืออุณหภูมิสูง
ได้รับการออกแบบให้เหมาะกับงานที่ต้องการความน่าเชื่อถือสูงและการหมุนต่อเนื่องเป็นเวลานาน

การติดตั้ง

ตรวจสอบความสะอาดของเพลาและที่นั่งแบริ่งก่อนติดตั้ง เพื่อป้องกันสิ่งสกปรกหรือเศษโลหะที่อาจทำให้เกิดความเสียหาย
สำหรับรูเพลาแบบเรียว ควรใช้ปลอกปรับ (Adaptor Sleeve) หรือปลอกถอด (Withdrawal Sleeve) เพื่อให้การติดตั้งและการถอดทำได้สะดวก
ใช้แรงกดหรือตัวดึงที่เหมาะสมในการสวมแบริ่งเข้ากับเพลา หลีกเลี่ยงการกระแทกโดยตรงกับวงแหวน
ตรวจสอบค่าการรัดแน่นของแบริ่งหลังติดตั้ง เพื่อให้มั่นใจว่าอยู่ในสภาวะที่เหมาะสมต่อการทำงาน
หลังการติดตั้งควรหล่อลื่นด้วยน้ำมันหรือจาระบีที่เหมาะสม และตรวจสอบการหมุนให้เรียบก่อนใช้งานจริง

การใช้งาน

เหมาะสำหรับเครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องบด เครื่องโม่ และเครื่องจักรในอุตสาหกรรมเหมืองแร่
ใช้ในระบบเพลาหลักของมอเตอร์ไฟฟ้าขนาดใหญ่ เครื่องกำเนิดไฟฟ้า และเครื่องอัดลม
เหมาะกับงานที่มีแรงกระแทกหรือแรงสั่นสะเทือนสูง เช่น เครื่องจักรกลในโรงงานผลิตปูนซีเมนต์ เหล็ก และกระดาษ
นิยมใช้ในงานที่ต้องการความทนทานสูงและสามารถทำงานต่อเนื่องได้ยาวนานโดยไม่ลดประสิทธิภาพ
เหมาะสำหรับงานที่ต้องการการติดตั้งและปรับตั้งง่าย เช่น ระบบเพลาหรือเฟืองที่ต้องการความเที่ยงตรงในการจัดแนว

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

d (mm)	90
D (mm)	160
B (mm)	52.4
r min. (mm)	2
Basic Load Ratings (N) Cr	340 000
Basic Load Ratings (N) C0r	490 000
Basic Load Ratings (kgf) Cr	34 500
Basic Load Ratings (kgf) C0r	50 000
Limiting Speeds (min−1) Grease	1 800
Limiting Speeds (min−1) Oil	2 400
Bearing Numbers Tapered Bore (1)	23218CKE4
da min. (mm)	100
da max. (mm)	105
Da max. (mm)	150
Da min. (mm)	138
ra max. (mm)	2
Constant e	0.32
Axial Load Factors Y2	3.2
Axial Load Factors Y3	2.1
Axial Load Factors Y0	2.1
น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg	4.51

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียดทางเทคนิค
ชนิดของตลับลูกปืน	Spherical Roller Bearing (ตลับลูกปืนเม็ดโค้งสองแถว) แบบรูเรียว (Tapered Bore)
ลักษณะของรูในวงแหวนใน	รูภายในเป็นแบบเรียว เหมาะสำหรับการติดตั้งร่วมกับปลอกสวม (Adapter Sleeve) หรือปลอกถอด (Withdrawal Sleeve)
โครงสร้างภายใน	ประกอบด้วยเม็ดลูกปืนทรงโค้งสองแถวและรางวิ่งรูปทรงพิเศษ ช่วยกระจายแรงได้อย่างมีประสิทธิภาพ
วัสดุของชิ้นส่วนหลัก	ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการอบชุบความร้อนเพื่อเพิ่มความแข็งและความทนทานต่อการสึกหรอ
ความสามารถในการรองรับแรง	รองรับได้ทั้งแรงในแนวรัศมีและแรงในแนวแกนจากทั้งสองทิศทาง
การปรับแนวเพลา	มีคุณสมบัติปรับแนวเพลาได้เอง (Self-aligning) เพื่อลดผลกระทบจากการเยื้องศูนย์ของเพลา
ประเภทของซีล	มีทั้งแบบเปิดและแบบมีซีลกันฝุ่น เพื่อป้องกันการปนเปื้อนของสิ่งสกปรกและยืดอายุการใช้งาน
การหล่อลื่น	ใช้ได้กับทั้งจาระบีและน้ำมันหล่อลื่น ขึ้นอยู่กับสภาพการทำงาน
การติดตั้ง	สามารถติดตั้งได้ง่ายด้วยปลอกสวม หรือปลอกถอด ช่วยให้ปรับความแน่นได้สะดวก
การทำงาน	ออกแบบมาสำหรับงานที่มีแรงกระแทกสูง การหมุนต่อเนื่อง และสภาพการใช้งานที่หนัก
การบำรุงรักษา	สามารถถอดตรวจสอบ ทำความสะอาด และเปลี่ยนชิ้นส่วนได้ง่าย
การใช้งานทั่วไป	เหมาะสำหรับเครื่องจักรในอุตสาหกรรมหนัก เช่น โรงงานเหล็ก โรงงานปูนซีเมนต์ เครื่องบด หรือเครื่องจักรเหมืองแร่
มาตรฐานการผลิต	ผลิตตามมาตรฐานสากล เพื่อความแม่นยำ ความแข็งแรง และอายุการใช้งานที่ยาวนาน
