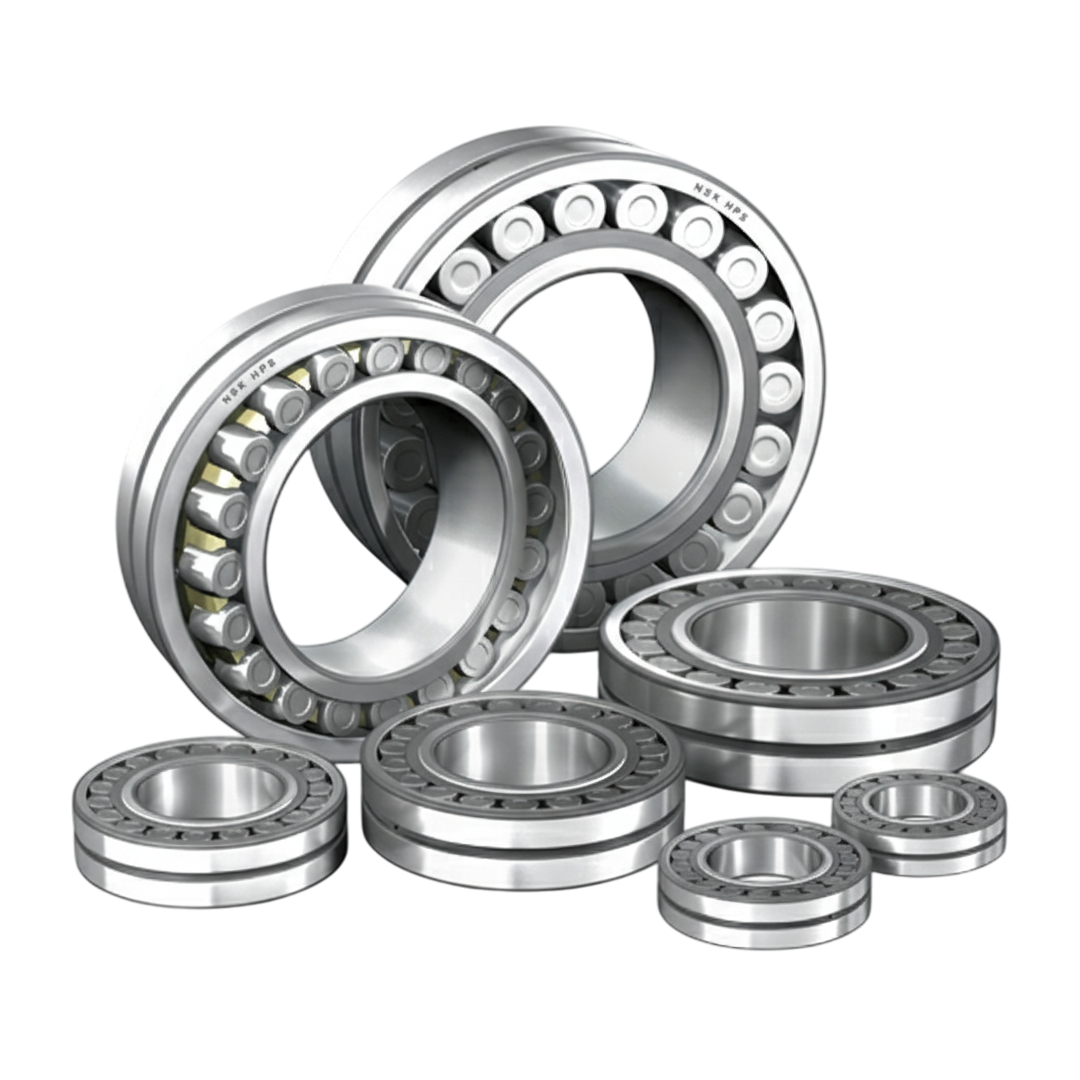

ตลับลูกปืน NSK *22320EAE4 100x215x73

Name: ตลับลูกปืน NSK *22320EAE4 100x215x73
Brand: NSK
SKU: *22320EAE4
Price: 42963.00 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

NSK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

42,963.00 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน NSK *22320EAE4 100x215x73

ตลับลูกปืนเม็ดโค้งแบบสองแถวรูเพลากลม (Spherical Roller Bearing Cylindrical Bore) จาก NSK เป็นตลับลูกปืนที่ถูกออกแบบมาเพื่อรองรับแรงได้ทั้งในแนวรัศมี (Radial Load) และแนวแกน (Axial Load) พร้อมกัน อีกทั้งยังสามารถชดเชยการเยื้องศูนย์ของเพลาได้อย่างมีประสิทธิภาพ เหมาะสำหรับงานที่ต้องเผชิญกับสภาวะโหลดหนัก การสั่นสะเทือน หรือการเยื้องแนวของเพลา เช่น ในอุตสาหกรรมเหมืองแร่ โรงงานผลิตเหล็ก เครื่องจักรกลหนัก และระบบขับเคลื่อนขนาดใหญ่

เปรียบเทียบราคา ตลับลูกปืน NSK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ออกแบบให้มีร่องสัมผัสโค้งแบบสองแถว ช่วยกระจายแรงได้อย่างสม่ำเสมอ รองรับแรงรัศมีสูงและแรงแนวแกนได้ทั้งสองทิศทาง
โครงสร้างภายในมีการชดเชยการเยื้องศูนย์ของเพลาได้ในระดับหนึ่ง ช่วยลดแรงสั่นสะเทือนและเสียงรบกวนขณะทำงาน
ใช้วัสดุเหล็กกล้าคุณภาพสูง เพิ่มความแข็งแรง ทนต่อการสึกหรอและความร้อนสูง
ชนิดรูเพลาแบบทรงกระบอก (Cylindrical Bore) เหมาะกับงานที่ต้องการติดตั้งแบบแน่นและมีความแม่นยำสูง
มีซีลหรือฝาปิดให้เลือกตามลักษณะการใช้งาน เพื่อป้องกันสิ่งสกปรกและยืดอายุการใช้งานของแบริ่ง
ได้รับการออกแบบให้รองรับการหมุนที่ความเร็วสูงโดยรักษาความเสถียรของการทำงาน

การติดตั้ง

ตรวจสอบสภาพเพลาและบ่ารองรับให้สะอาด ปราศจากสิ่งสกปรกหรือตำหนิ
ทาน้ำมันหล่อลื่นบาง ๆ บนเพลาก่อนสวมแบริ่ง เพื่อให้ติดตั้งได้ง่ายและลดการสึกหรอ
ใช้เครื่องมือที่เหมาะสม เช่น ชุดดึงแบริ่งหรือชุดกดแบริ่ง เพื่อป้องกันการกระแทกที่อาจทำให้วงแหวนหรือเม็ดลูกกลิ้งเสียหาย
ตรวจสอบความแน่นของการติดตั้ง และให้แน่ใจว่าเพลาอยู่ในแนวศูนย์กลางที่ถูกต้อง
หลังติดตั้งควรทดสอบการหมุนด้วยมือหรือระบบเบา ๆ เพื่อตรวจสอบความเรียบร้อยก่อนใช้งานจริง

การใช้งาน

เหมาะสำหรับเครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องบดหิน เครื่องผสมคอนกรีต เครื่องจักรทำเหมือง และเครื่องจักรก่อสร้าง
ใช้ในระบบเพลาหลักของมอเตอร์ไฟฟ้าขนาดใหญ่ ปั๊มน้ำ และเครื่องอัดลม
เหมาะสำหรับงานที่มีแรงกระแทกสูง หรือมีการเยื้องศูนย์ระหว่างเพลาและบ่ารองรับ
นิยมใช้ในอุตสาหกรรมปูนซีเมนต์ เหล็ก กระดาษ และพลังงาน เนื่องจากความทนทานสูงและบำรุงรักษาง่าย
เหมาะกับงานที่ต้องการการทำงานต่อเนื่องเป็นเวลานาน โดยคงประสิทธิภาพการหมุนได้ดี

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

d (mm)	100
D (mm)	215
B (mm)	73
r min. (mm)	3
Basic Load Ratings (N) Cr	860 000
Basic Load Ratings (N) C0r	930 000
Basic Load Ratings (kgf) Cr	88 000
Basic Load Ratings (kgf) C0r	94 500
Limiting Speeds (min−1) Grease	2 000
Limiting Speeds (min−1) Oil	2 600
Bearing Numbers Cylindrical Bore	*22320EAE4
da min. (mm)	114
da max. (mm)	130
Da max. (mm)	201
Da min. (mm)	184
ra max. (mm)	2.5
Constant e	0.33
Axial Load Factors Y2	3.0
Axial Load Factors Y3	2.0
Axial Load Factors Y0	2.0
น้ำหนักโดยประมาณของชิ้นงาน/ตลับลูกปืน kg	12.7

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียดทางเทคนิค
ชนิดของตลับลูกปืน	Spherical Roller Bearing (ตลับลูกปืนเม็ดโค้งสองแถว) แบบรูทรงกระบอก
โครงสร้างภายใน	ประกอบด้วยเม็ดลูกปืนทรงโค้งสองแถวและรางวิ่งภายในที่ออกแบบให้รองรับการเยื้องแนวเพลาได้
ชนิดของรูในวงแหวนใน	แบบรูทรงกระบอก (Cylindrical Bore) เหมาะสำหรับการติดตั้งทั่วไป
วัสดุของชิ้นส่วนหลัก	ผลิตจากเหล็กกล้าคุณภาพสูง ผ่านการอบชุบความร้อนเพื่อเพิ่มความแข็งแรงและความทนทาน
การรองรับแรง	รองรับได้ทั้งแรงในแนวรัศมีและแรงในแนวแกนทั้งสองทิศทาง
การปรับแนวเพลา	สามารถปรับเยื้องแนวเพลาได้เอง (Self-aligning) เพื่อชดเชยความคลาดเคลื่อนระหว่างเพลาและตัวเรือน
ประเภทของซีล	มีทั้งแบบเปิดและแบบมีซีลกันฝุ่น เพื่อป้องกันสิ่งสกปรกและยืดอายุการใช้งาน
สารหล่อลื่น	สามารถใช้ได้ทั้งจาระบีและน้ำมันหล่อลื่น ขึ้นอยู่กับลักษณะการใช้งาน
การทำงาน	เหมาะสำหรับงานที่มีแรงกระแทกสูงและการหมุนที่ต่อเนื่องในสภาพแวดล้อมหนัก
การบำรุงรักษา	ออกแบบให้บำรุงรักษาง่าย ถอดเปลี่ยนและตรวจสอบสภาพได้สะดวก
การใช้งานทั่วไป	ใช้ในอุตสาหกรรมเครื่องจักรกลหนัก เช่น โรงงานปูนซีเมนต์ เหมืองแร่ ระบบลำเลียง และอุปกรณ์หมุนขนาดใหญ่
มาตรฐานการผลิต	ผลิตตามมาตรฐานสากลเพื่อความเที่ยงตรง ความทนทาน และอายุการใช้งานยาวนาน
