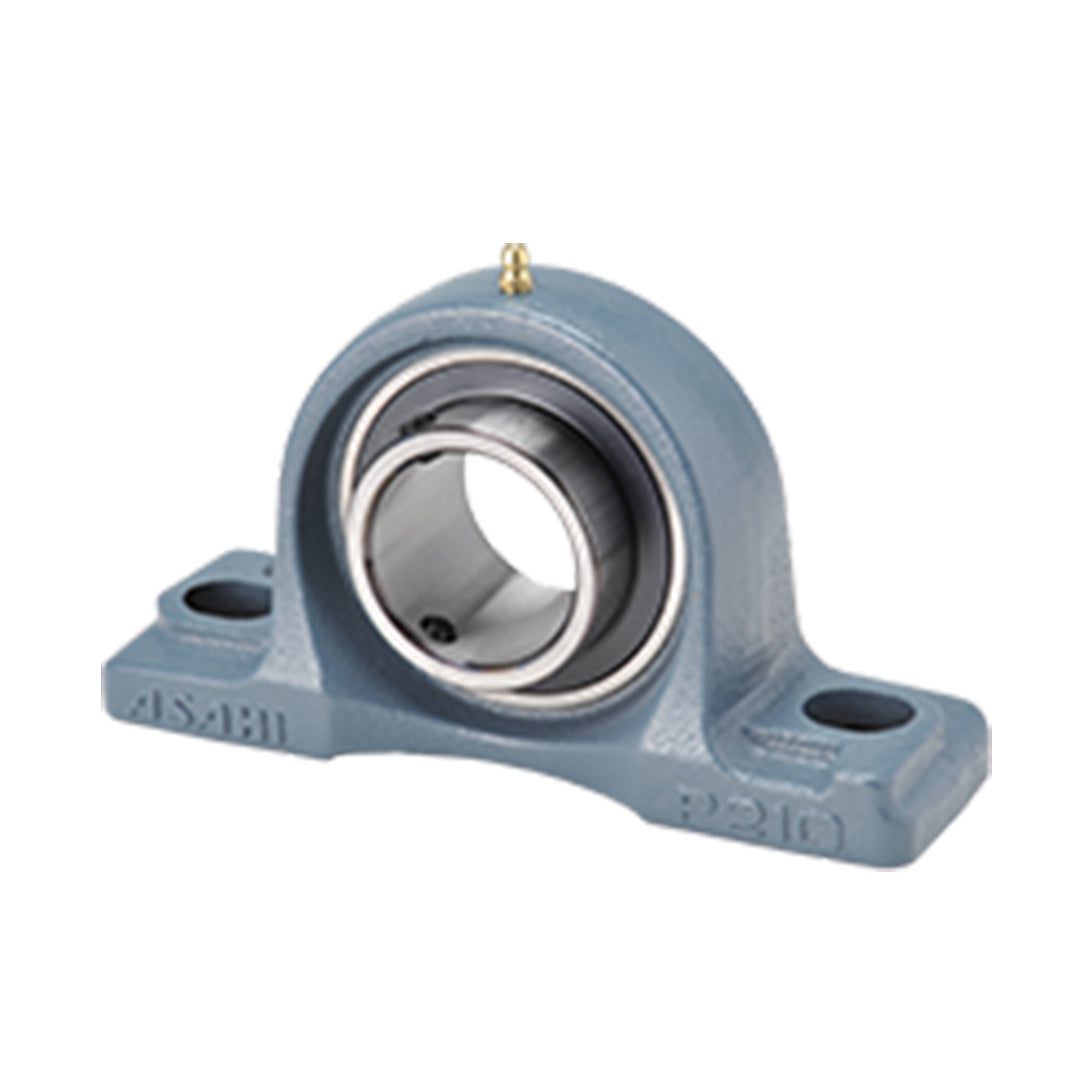

ตลับลูกปืน Bearing ASAHI pillow blocks with pressed steel coverscode UCP 212C

แบริ่งยูนิต (Bearing Unit) ของ ASAHI เป็นชุดตลับลูกปืนพร้อมตัวเสื้อที่ถูกออกแบบให้ติดตั้งได้ง่าย แข็งแรง และรองรับการทำงานต่อเนื่องในงานอุตสาหกรรมหลากหลายประเภท โครงสร้างประกอบด้วยตลับลูกปืนแบบปิดผนึกคุณภาพสูงและเสื้อแบริ่งที่มีให้เลือกหลายรูปแบบ ช่วยให้ใช้งานได้ยืดหยุ่น ทนทานต่อฝุ่น สิ่งสกปรก และแรงสั่นสะเทือน เหมาะสำหรับเครื่องจักรที่ต้องการความเสถียรและการบำรุงรักษาต่ำ เช่น สายพานลำเลียง เครื่องจักรเกษตร อุปกรณ์โรงงาน และงานทั่วไปทุกประเภท

คุณสมบัติ

• ติดตั้งง่าย ตัวเสื้อถูกออกแบบให้ใช้งานสะดวก ลดเวลาในการประกอบ
• ทนทานสูง ใช้วัสดุเสื้อหล่อคุณภาพสูง พร้อมซีลป้องกันฝุ่นและสิ่งสกปรก
• มีหลายรุ่นหลายรูปทรง เช่น UCP, UCF, UCFL, UCT, UCPA ฯลฯ เหมาะกับการใช้งานหลากหลาย
• ความเสถียรสูง ตลับลูกปืนถูกล็อกแน่น ลดการขยับของเพลา
• รองรับโหลดและแรงกระแทกได้ดี เหมาะกับงานหนักอย่างอุตสาหกรรมอาหาร เหล็ก เครื่องจักรทั่วไป
• ซีลกันฝุ่นดีเยี่ยม โครงสร้างซีลหลายชั้นช่วยยืดอายุการใช้งาน
• รองรับการหล่อลื่นใหม่ มีจุดอัดจารบีสำหรับการบำรุงรักษา

ข้อมูลจำเพาะ

• ประเภทแบริ่งยูนิต: Pillow Block, Square Flange, Oval Flange, Take-Up, Cartridge, Light-Duty Units
• ประเภทตลับลูกปืนภายใน: UC, UK, HC และแบบล็อกเพลาอื่นๆ
• ขนาดเพลา (Bore Size): หลายช่วงตั้งแต่ขนาดเล็กจนถึงงานอุตสาหกรรมหนัก
• วัสดุตัวเสื้อ: เหล็กหล่อ (Cast Iron), สแตนเลส, พลาสติกสำหรับงานเฉพาะทาง
• ประเภทซีล: ซีลกันฝุ่นคู่, ซีลสำหรับงานหนัก, ซีลกันน้ำ
• จุดอัดจาระบี: รองรับการหล่อลื่นเพิ่มตามรอบการใช้งาน
• รองรับการติดตั้งได้หลายแบบ: หน้าแปลน, แบบฐานนอน, แบบแขวน, แบบปรับความตึง

Unit No.		Shaft Diam. mm	Dimensions mm											Bolt Size mm	Bearing No.	Housing No.	Weight kg
Open Cover	Closed Cover		h	a	e	b	s1	s2	g	w	Z	Bi	n
UCP 201C	UCP 201E	12	30.2	127	95	38	13	19	15	62	56	31	12.7	M10	UC 201	P 203C	0.71
UCP 202C	UCP 202E	15	30.2	127	95	38	13	19	15	62	56	31	12.7	M10	UC 202	P 203C	0.69
UCP 203C	UCP 203E	17	30.2	127	95	38	13	19	15	62	56	31	12.7	M10	UC 203	P 203C	0.68
UCP 204C	UCP 204E	20	33.3	127	95	38	13	19	15	65	56	31	12.7	M10	UC 204	P 204C	0.71
UCP 205C	UCP 205E	25	36.5	140	105	38	13	16	16	70	63	34.1	14.3	M10	UC 205	P 205C	0.86
UCP 206C	UCP 206E	30	42.9	165	121	48	17	21	18	83	65	38.1	15.9	M14	UC 206	P 206C	1.4
UCP 207C	UCP 207E	35	47.6	167	127	48	17	21	19	94	70	42.9	17.5	M14	UC 207	P 207C	1.7
UCP 208C	UCP 208E	40	49.2	184	137	54	17	25	19	100	82	49.2	19	M14	UC 208	P 208C	2.2
UCP 209C	UCP 209E	45	54	190	146	54	17	22	20	108	82	49.2	19	M14	UC 209	P 209C	2.5
UCP 210C	UCP 210E	50	57.2	206	159	60	20	25	22	114	87	51.6	19	M16	UC 210	P 210C	3.0
UCP 211C	UCP 211E	55	63.5	219	171	60	20	25	22	126	88	55.6	22.2	M16	UC 211	P 211C	3.7
UCP 212C	UCP 212E	60	69.8	241	184	70	20	25	25	138	102	65.1	25.4	M16	UC 212	P 212C	5.1
UCP 213C	UCP 213E	65	76.2	265	203	70	25	29	27	150	102	65.1	25.4	M20	UC 213	P 213C	6.1

ข้อมูลทางเทคนิค

• ค่ารับโหลดรัศมีและรับแรงกระแทกสูง เหมาะสำหรับงานหมุนความเร็วต่ำถึงปานกลาง
• อุณหภูมิการทำงาน: ใช้งานได้ในช่วงอุณหภูมิทั่วไปของโรงงานอุตสาหกรรม
• ความเร็วรอบ: รองรับรอบการหมุนตามชนิดของตลับลูกปืน UC/UK
• โครงสร้างซีลหลายชั้น ป้องกันสิ่งสกปรก ช่วยยืดอายุการใช้งาน
• ระบบหล่อลื่น: รองรับการอัดจาระบีเพิ่มเติมเพื่อเพิ่มประสิทธิภาพ
• ค่าความคลาดเคลื่อนมาตรฐาน JIS/ISO เหมาะสำหรับงานที่ต้องการความแม่นยำ
• ความแข็งแรงของตัวเสื้อสูง ช่วยลดการสั่นและยืดอายุการใช้งานเครื่องจักร

เอกสารข้อมูล

ตลับลูกปืน Bearing ASAHI pillow blocks with pressed steel coverscode UCP 212C Data sheet
