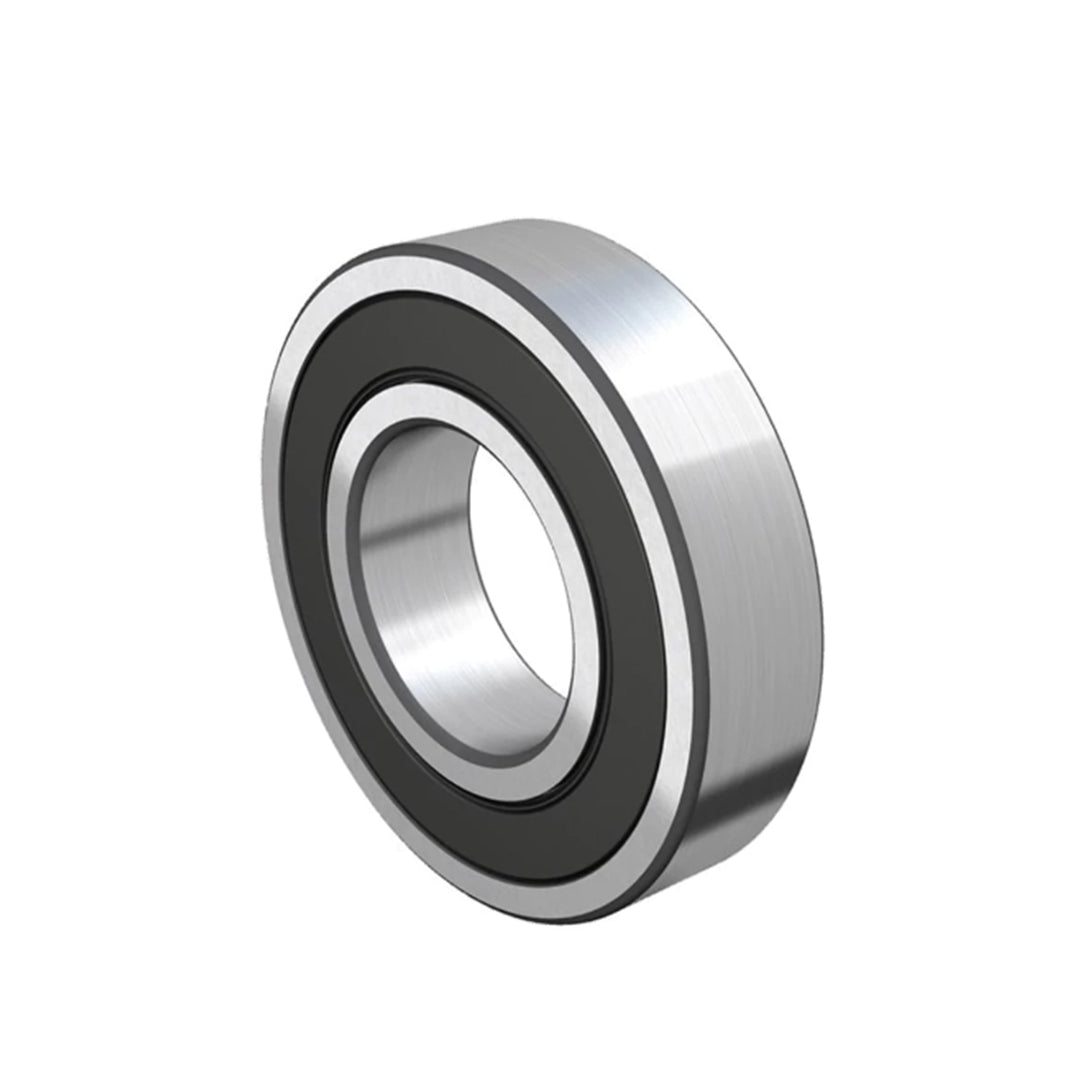

ตลับลูกปืน Ball Bearing EDB code 87504-ZZ

ตลับลูกปืนเม็ดกลมร่องลึกซีรีส์ Wide Inner Ring จาก EDB International เป็นลูกปืนแบบ ร่องลึกแถวเดียวที่มีวงในกว้างพิเศษ (wide inner ring) ออกแบบมาเพื่อให้สามารถติดตั้งกับชุดฮาร์ดแวร์และที่ใส่ลูกปืน (bearing housing) ที่มีพื้นที่รองรับวงในขยายได้ง่ายขึ้น เหมาะสำหรับการใช้งานที่ต้องการ ความสามารถรองรับแรงรัศมีหลัก พร้อมแรงแนวแกนเล็กน้อย, ความเร็วรอบสูง และการยึดจับบนเพลาที่แน่นขึ้น โดยยังคงคุณสมบัติพื้นฐานของลูกปืนร่องลึก เช่น การลดแรงเสียดทาน การหมุนราบเรียบ และความทนทานในการใช้งานทั่วไปในเครื่องจักร มอเตอร์ และระบบส่งกำลังต่าง ๆ

คุณสมบัติ

• วงในกว้าง (Wide Inner Ring): ช่วยให้ติดตั้งลงบนเพลาได้มั่นคงกว่าและเหมาะกับชุดที่รองรับวงในขยายโดยเฉพาะ
• ประเภท: ลูกปืนเม็ดกลมร่องลึกแถวเดียว – รองรับแรง รัศมีหลัก พร้อมแรงแนวแกนเล็กน้อย
• ลดแรงเสียดทาน: โครงสร้างร่องลึกช่วยให้หมุนได้ราบเรียบและเสียงรบกวนน้อย
• หลากหลายมาตรฐาน: มีให้เลือกหลายขนาดพร้อมตัวเลือกซีล/โล่ตามการใช้งาน
• ใช้งานทั่วไป: เหมาะกับมอเตอร์ ปั๊ม ระบบเกียร์ และอุปกรณ์หมุนทั่วไปในงานอุตสาหกรรมต่าง ๆ

ข้อมูลจำเพาะ

• ช่วงขนาด: รุ่นในซีรีส์นี้มีหลายขนาดตั้งแต่ประมาณ 10 mm – 50+ mm (รูใน) และความกว้างของวงในและวงนอกที่เหมาะสำหรับการยึดติดชุดพิเศษ
• โหลดไดนามิก (Cr): ตัวอย่างประมาณ 5.1 – 29.1 kN (เปลี่ยนตามขนาด)
• โหลดสแตติก (Cor): ตัวอย่างประมาณ 2.39 – 17.8 kN
• รอบหมุนสูงสุด: ประมาณ 7,100 – 25,000 rpm (grease) และสูงกว่าเมื่อใช้น้ำมันหล่อลื่น

Bearing NO.	d		D		B (mm)	W (mm)	Load Rating (KN)		Steel Ball Parameter		Max Speed (r/min)		Weight (Kg)
	mm	inch	mm	inch			Cr (Dynamic)	Cor (Static)	NO.	Size (mm)	Grease	Oil
87500	10	0.3937	30	1.1811	9	12.7	5.1	2.39	8	4.763	25000	30000	0.035
87501	12	0.4724	32	1.2598	10	12.7	6.1	2.75	7	5.953	22000	26000	0.044
87502	15	0.5906	35	1.3780	11	12.7	7.75	3.6	8	5.953	19000	23000	0.049
87503	17	0.6693	40	1.6535	12	14.288	9.6	4.6	8	6.747	18000	21000	0.070
87504	20	0.7874	47	1.8504	14	15.875	12.8	6.65	8	7.938	16000	18000	0.108
87505	25	0.9843	52	2.0470	15	15.875	14	7.85	9	7.938	13000	15000	0.133
87506	30	1.1811	62	2.4409	16	20	19.5	11.3	9	9.525	11000	13000	0.230
87507	35	1.3779	72	2.8346	17	21	25.7	15.3	9	11.11	9800	11000	0.321
87508	40	1.5748	80	3.1496	21	24	29.1	17.8	10	12	8700	10000	0.486
87509	45	1.7716	85	3.3465	21	24	32.5	20.4	10	12	7800	9200	0.545
87510	50	1.9685	90	3.5433	22	26	35	23.2	10	12.7	7100	8300	0.598
87602	15	0.5906	42	1.6535	13	15	11.4	5.45	7	7.938	17000	21000	0.088
87603	17	0.6693	47	1.8504	14	16	13.5	6.55	7	8.731	16000	19000	0.117
87604	20	0.7874	52	2.0472	15	19	15.9	7.9	7	9.525	14000	17000	0.160
87605	25	0.9843	62	2.4409	17	21	21.2	10.9	7	11.5	12000	14000	0.272
87606	30	1.1811	72	2.8346	19	23	26.7	15	8	12	10000	12000	0.404
87607	35	1.3779	80	3.1496	21	25	33.5	19.1	8	13.49	8800	10000	0.509
87608	40	1.5748	90	3.5433	23	27	40.5	24	8	15.08	7800	9200	0.708
87609	45	1.7716	100	3.9370	25	30	53	32	8	17.46	7000	8200	0.913
88505	25	0.9843	52	2.0472	15	16.8	14	7.85	9	7.938	13000	15000	0.147
88506	30	1.1811	62	2.4409	16	24	19.5	11.3	9	9.525	11000	13000	0.235
88507	35	1.3780	72	2.8346	17	25	25.7	15.3	9	11.11	9800	11000	0.330
88508	40	1.5748	80	3.1496	21	27	29.1	17.8	9	12	8700	10000	0.448
88509	45	1.7716	85	3.3465	21	27	32.5	20.4	10	12	7800	9200	0.498
88510	50	1.9685	90	3.5433	22	30	35	23.2	10	12.7	7100	8300	0.554
88511	55	2.1654	100	3.9370	23	31	43.5	29.2	10	14.29	6400	7600	0.768
88512	60	2.3620	110	4.3307	22	36	52.5	36	10	15.08	6000	7000	0.963

ข้อมูลทางเทคนิค

• โครงสร้าง: ลูกปืนร่องลึกแถวเดียว มีวงแหวนด้านในที่ กว้างพิเศษ (wide inner ring) เพื่อการยึดติดบนเพลาที่สะดวกและมั่นคง
• วัสดุ: ส่วนใหญ่ใช้ เหล็กโครเมียมคุณภาพสูง สำหรับวงแหวนและลูกบอล เพื่อความแข็งแรงและความทนทานต่อการสึกหรอ
• การรับแรง: เหมาะสำหรับ แรงรัศมีเป็นหลัก และรองรับแรงแนวแกนในระดับเบาเมื่อจำเป็น
• ซีล/ตัวป้องกัน: มีตัวเลือก Open / ZZ / 2RS เพื่อป้องกันฝุ่นและสิ่งสกปรกต่าง ๆ ตามสภาพการใช้งาน
• มาตรฐานมิติ: ผลิตตามมาตรฐาน DIN/ISO ทำให้สามารถเลือกใช้แทนแบริ่งทั่วไปที่มีมิติเทียบเท่าได้
