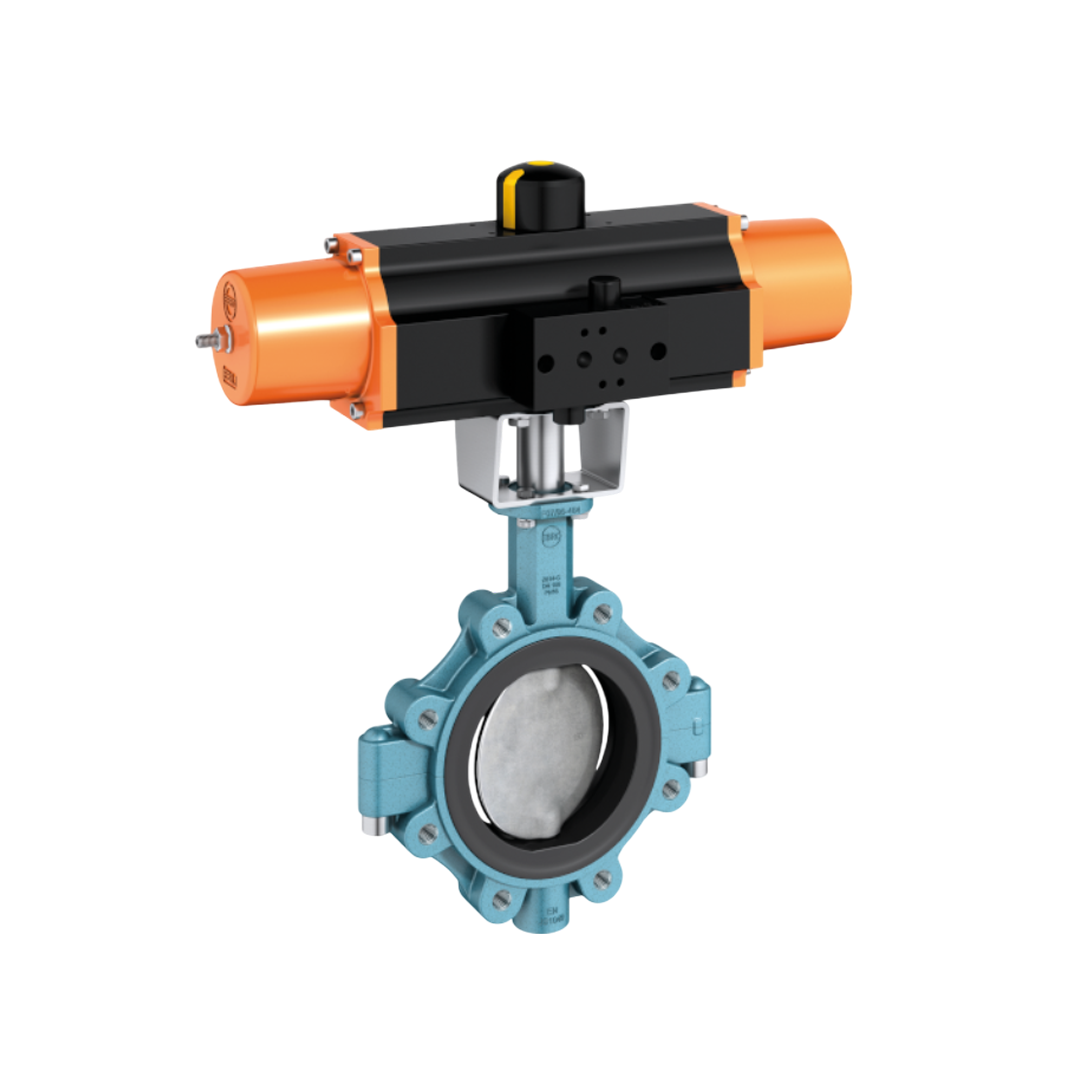

EBRO Butterfly Valve Wafer Type Z614-C GJS-400-18U-LT Cast Iron 100 DN 4 นิ้ว 16 บาร์

Name: EBRO Butterfly Valve Wafer Type Z614-C GJS-400-18U-LT Cast Iron 100 DN 4 นิ้ว 16 บาร์
Brand: EBRO
Price: 3965.42 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

3,965.42 ฿

Sale Sold out

Quantity

รายละเอียด EBRO Butterfly Valve Wafer Type Z614-C GJS-400-18U-LT Cast Iron 100 DN 4 นิ้ว 16 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติหลัก

โครงสร้างแบบแยกส่วน (Split Body): ช่วยให้การบำรุงรักษาและการถอดประกอบทำได้ง่าย
แผ่นดิสก์และแกนในชิ้นเดียว: เพิ่มความแข็งแรงและลดความเสี่ยงในการรั่วซึม
แบริ่งสามจุด: เพิ่มความมั่นคงในการทำงานของวาล์ว
แรงบิดต่ำ: ออกแบบโดยใช้การวิเคราะห์ FEM เพื่อให้แรงบิดในการเปิด-ปิดต่ำ
ซีลความปลอดภัย EBRO (EBRO-Safety Seal): ป้องกันการรั่วซึมและเพิ่มความปลอดภัยในการใช้งาน
สามารถติดตั้งในทุกตำแหน่ง: แนวตั้งหรือแนวนอน ตามความต้องการของระบบ
อุณหภูมิการทำงาน: ตั้งแต่ -10°C ถึง +120°C (ขึ้นอยู่กับแรงดันและสื่อที่ใช้งาน)
แรงดันการทำงานสูงสุด: 16 บาร์
มาตรฐานการติดตั้ง: EN 558 Series 20, ISO 5752 Series 20, API 609 Table 1
มาตรฐานหน้าแปลนบน: EN ISO 5211
การทดสอบความแน่นหนา: EN 12266 (Leakage rate A), ISO 5208 Category 3

การติดตั้ง

ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ในทุกตำแหน่ง (แนวตั้งหรือแนวนอน)
การเตรียมท่อ: ควรทำความสะอาดท่อก่อนการติดตั้งเพื่อป้องกันสิ่งสกปรกที่อาจทำให้วาล์วเสียหาย
การล้างระบบ: หลังการติดตั้ง ควรเปิดวาล์วเพื่อให้ของไหลไหลผ่านและล้างระบบก่อนปิดวาล์วอีกครั้ง

การใช้งานทั่วไป

เหมาะสำหรับการใช้งานในอุตสาหกรรมเคมี
เหมาะสำหรับการใช้งานในอุตสาหกรรมโรงบำบัดน้ำเสีย
เหมาะสำหรับการใช้งานในอุตสาหกรรมปิโตรเคมี
เหมาะสำหรับการใช้งานในอุตสาหกรรมระบบจัดการวัสดุด้วยลม
เหมาะสำหรับการใช้งานในอุตสาหกรรมต่อเรือ
เหมาะสำหรับการใช้งานในอุตสาหกรรมโรงไฟฟ้า
เหมาะสำหรับการใช้งานวิศวกรรมโยธา

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

Pos.	Description	Material	Material-No.	ASTM
1	Body	Nodular Cast Iron	GJS-400-18U-LT	EN-JS 1049 / A395
2	Seat	EPDM-C *
Bearing bush	Bearing bush	Steel 42Cr Mo 4 V (nitrided)	1.7225
Bearing bush	Bearing bush	Steel 42Cr Mo 4 V (nitrided)	1.7225
Scraper	Scraper	PTFE (Polytetrafluorethylen)	PTFE
Shaft/Disc (one-piece)	Shaft/Disc (one-piece)	St. Steel / St. Steel *	GX2CrNiMoN26-7-4	1.4469 / EN 10213
Lower shaft stub (DN 50 - DN 80 only)	Lower shaft stub (DN 50 - DN 80 only)	Stainless Steel	1.4462	EN 10088
8	Screw	Stainless Steel (A4-70)	1.4401
9	Type plate	Stainless Steel (A2)
10	Groove pin	Stainless Steel (A2)
11	Buttstrap
12	Screw	Stainless Steel (A4-70)	1.4401
13	Spiral spring	Spring steel (X10CrNi 18-8)	1.4310	301

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

ขนาด (Nominal Diameter)	DN 50 ถึง DN 300
ระยะหน้าชน (Face-to-Face)	ตามมาตรฐาน EN 558 Series 20, ISO 5752 Series 20, API 609 Table 1
มาตรฐานหน้าแปลน (Flange Accommodation)	EN 1092 PN 10/16, ASME Class 150
ลักษณะพื้นผิวหน้าแปลน (Flange Surface Design)	EN 1092 Form A/B, ASME RF (Raised Face), FF (Flat Face)
หน้าแปลนด้านบน (Top Flange)	EN ISO 5211
มาตรฐานการมาร์กสินค้า (Marking)	EN 19, PAS 1085
การทดสอบการรั่วซึม (Tightness Check)	EN 12266 (Leakage rate A), ISO 5208 (Category 3)
ช่วงอุณหภูมิที่รองรับ (Temperature Range)	-10°C ถึง +120°C (ขึ้นอยู่กับแรงดันขณะทำงาน)
แรงดันใช้งานสูงสุด (Operating Pressure)	สูงสุด 16 บาร์

ขนาดตัวสินค้า

DN [mm]	100
Size [in]	4
A [mm]	174
B [mm]	111
C [mm]	285
ØD [mm]	158
ØD2 [mm]	212
ØDi [mm]	99
Ød2 [mm]	55
E [mm]	52
Flange	F07
ØF [mm]	90
G [mm]	14
h1 [mm]	3
H2 [mm]	26
J [mm]	266
ØM1 [mm]	102
ØM2 [mm]	145
ØW [mm]	18
Z [mm]	85
Weight [kg]	8.5
