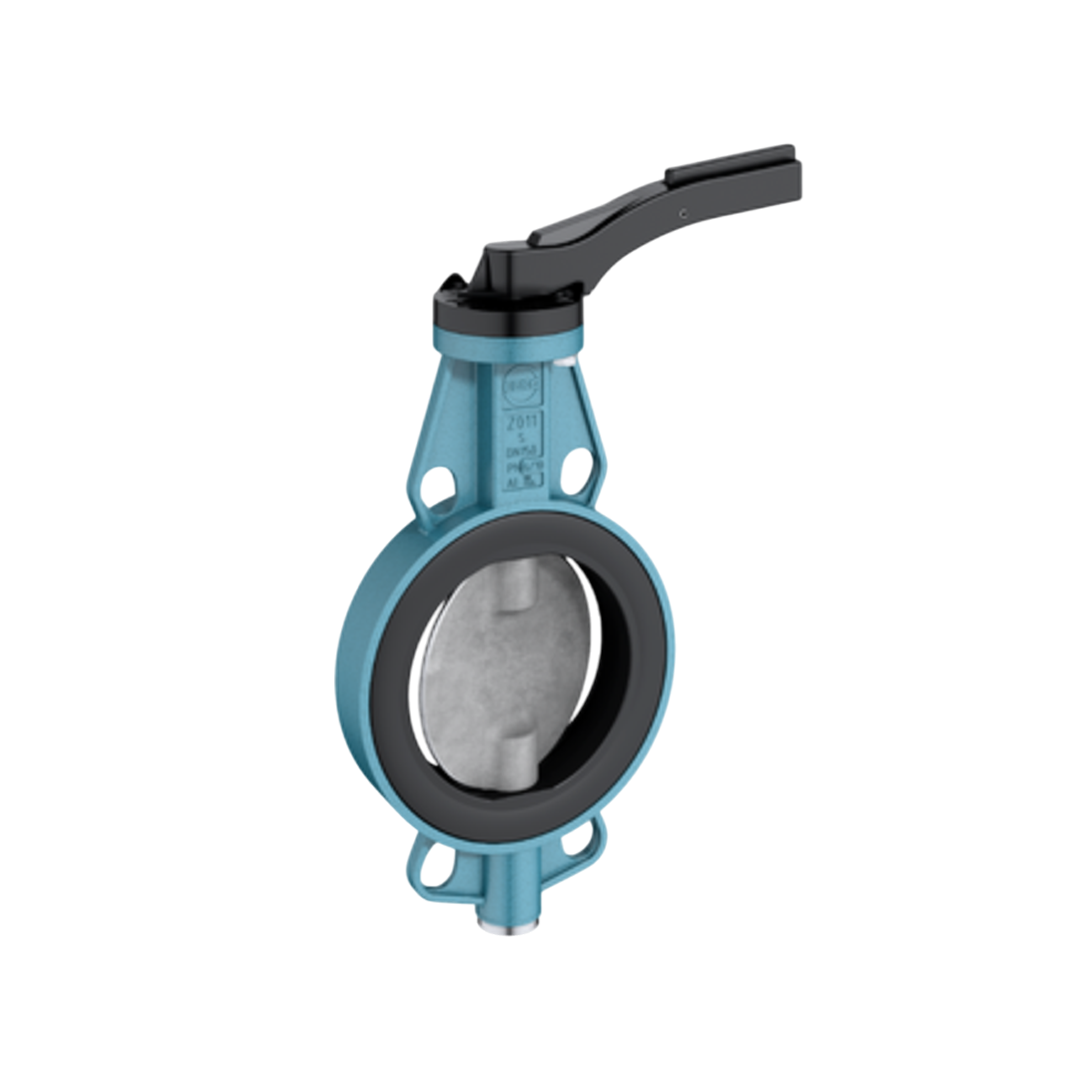

EBRO Butterfly Valve Wafer Type Z011-S GD-AlSi9Cu3 Aluminiumalloy 200 DN 8 นิ้ว 3 บาร์

Name: EBRO Butterfly Valve Wafer Type Z011-S GD-AlSi9Cu3 Aluminiumalloy 200 DN 8 นิ้ว 3 บาร์
Brand: EBRO
SKU: Z011-S GD-AlSi9Cu3 Aluminiumalloy 200 DN 8 นิ้ว 3 บาร์
Price: 44339.34 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

EBRO

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

44,339.34 ฿

Sale Sold out

Quantity

รายละเอียด EBRO Butterfly Valve Wafer Type Z011-S GD-AlSi9Cu3 Aluminiumalloy 200 DN 8 นิ้ว 3 บาร์

EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก

เปรียบเทียบราคา Butterfly Valve ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติหลัก

ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 40 – DN 400
มาตรฐานระยะห่างหน้าแปลน (Face-to-Face): มาตรฐานของ EBRO
การรองรับหน้าแปลน (Flange Accommodation): EN 1092 PN 6/10/16
ลักษณะพื้นผิวหน้าแปลน (Flange Surface Design): EN 1092 Form A/B
วัสดุตัววาล์ว: อะลูมิเนียมอัลลอยด์
แรงดันใช้งานสูงสุด (Operating Pressure): สูงสุด 3 บาร์
ช่วงอุณหภูมิที่รองรับ (Temperature Range): -10°C ถึง +100°C (ขึ้นอยู่กับแรงดัน ของไหล และวัสดุที่ใช้)
การทดสอบการรั่วซึม (Tightness Check): EN 12266 (Leakage rate A), ISO 5208 (Category 3)

การติดตั้ง

ตำแหน่งการติดตั้ง: สามารถติดตั้งได้ในทุกตำแหน่ง (แนวตั้งหรือแนวนอน)
การติดตั้งแบบ Wafer: ติดตั้งระหว่างหน้าแปลนของท่อโดยใช้สลักเกลียว
การบำรุงรักษา: ไม่ต้องการการบำรุงรักษา (Maintenance-free)
การถอดประกอบ: สามารถถอดประกอบได้ และวัสดุสามารถรีไซเคิลได้ตามประเภทของวัสดุ

การใช้งานทั่วไป

วาล์ว EBRO Z 011-S เหมาะสำหรับการใช้งานในระบบบำบัดน้ำ เช่น:
สระว่ายน้ำสาธารณะ
ระบบบำบัดน้ำเสีย
ระบบน้ำดื่ม

ข้อมูลเฉพาะ

ข้อมูลจำเพาะ

ลำดับ	รายการ	วัสดุ	หมายเลขวัสดุ	มาตรฐาน ASTM
1	ตัวเรือน	อลูมิเนียมหล่อแรงดัน (GD-AlSi9Cu3)	3.2163.05	B 380.1
2	ปลอก	CSM (โพลีเอทิลีนคลอซัลฟูเนต)	-	-
		FPM (ยางฟลูออโร)	-	-
บูชแบริ่ง	บูชแบริ่ง	ทองเหลือง (MS 58)	2.0401	B 45
แหวนซีล DIN 7603	แหวนซีล DIN 7603	ทองแดง (Cu)	-	Copper
สกรูอุด DIN 908	สกรูอุด DIN 908	สแตนเลส (G-X6CrNiMo18-10)	1.4408	CF8M
สกรูเกลียว DIN 915	สกรูเกลียว DIN 915	เหล็ก (45 H ชุบสังกะสี)	-	-
		สแตนเลส (X5CrNiMo17-12-2)	1.4401	B8M
8	แหวนรอง	สแตนเลส (G-X6CrNiMo18-10)	1.4408	CF8M
		สแตนเลส (G-X2CrNiMoN26-7-4)	1.4469	F 51
9/10	เพลา	สแตนเลส (X14CrMoS17)	1.4104	430 F
		สแตนเลส (X5CrNiMo17-12-2)	1.4401	316
11	โอริง (O-Ring)	NBR (ยางไนไตรล์)	-	-
		FPM (ยางฟลูออโร)	-	-

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด (ภาษาเยอรมัน)	คำแปล (ภาษาไทย)
ขนาดเส้นผ่านศูนย์กลาง (DN)	DN 40 - DN 400 Nennweiten ab DN 450 siehe Z 011-A	DN 40 - DN 400 DN ตั้งแต่ 450 ขึ้นไป ดูรุ่น Z 011-A
วัสดุ	Aluminiumausführung	ตัววาล์วทำจากอลูมิเนียม
ความยาวตัววาล์ว	Baulänge: EBRO Werksnorm	ความยาวตัววาล์ว: มาตรฐานโรงงาน EBRO
ขนาดแปลน	Flanschanschlussmaß: EN 1092 PN 6/10/16	ขนาดแปลน: EN 1092 PN 6/10/16
รูปแบบพื้นผิวแปลนตรงข้าม	Form der Gegenflanschdichtflächen: EN 1092 Form A/B	รูปแบบพื้นผิวแปลนตรงข้าม: EN 1092 แบบ A/B
หน้าแปลนด้านบน	Kopfflansch: EN ISO 5211	หน้าแปลนด้านบน: ตามมาตรฐาน EN ISO 5211
การทำเครื่องหมาย	Kennzeichnung: EN 19	การทำเครื่องหมาย: EN 19
การทดสอบความแน่น	Dichtheitsprüfung: EN 12266 (Leckrate A)	การทดสอบความแน่น: EN 12266 (ระดับการรั่ว A)
ช่วงอุณหภูมิ	Temperaturbereich: 0°C bis +60°C (abhängig von Druck, Medium und Werkstoff)	ช่วงอุณหภูมิ: 0°C ถึง +60°C (ขึ้นอยู่กับแรงดัน, ตัวกลาง และวัสดุ)
ความดันใช้งานสูงสุด	DN40 - DN125: 6 bar DN150 - DN400: 3 bar	DN40 - DN125: 6 บาร์ DN150 - DN400: 3 บาร์
การเคลือบภายนอก	Außenbeschichtung: Epoxydharz	การเคลือบภายนอก: อีพ็อกซี่เรซิ่น
