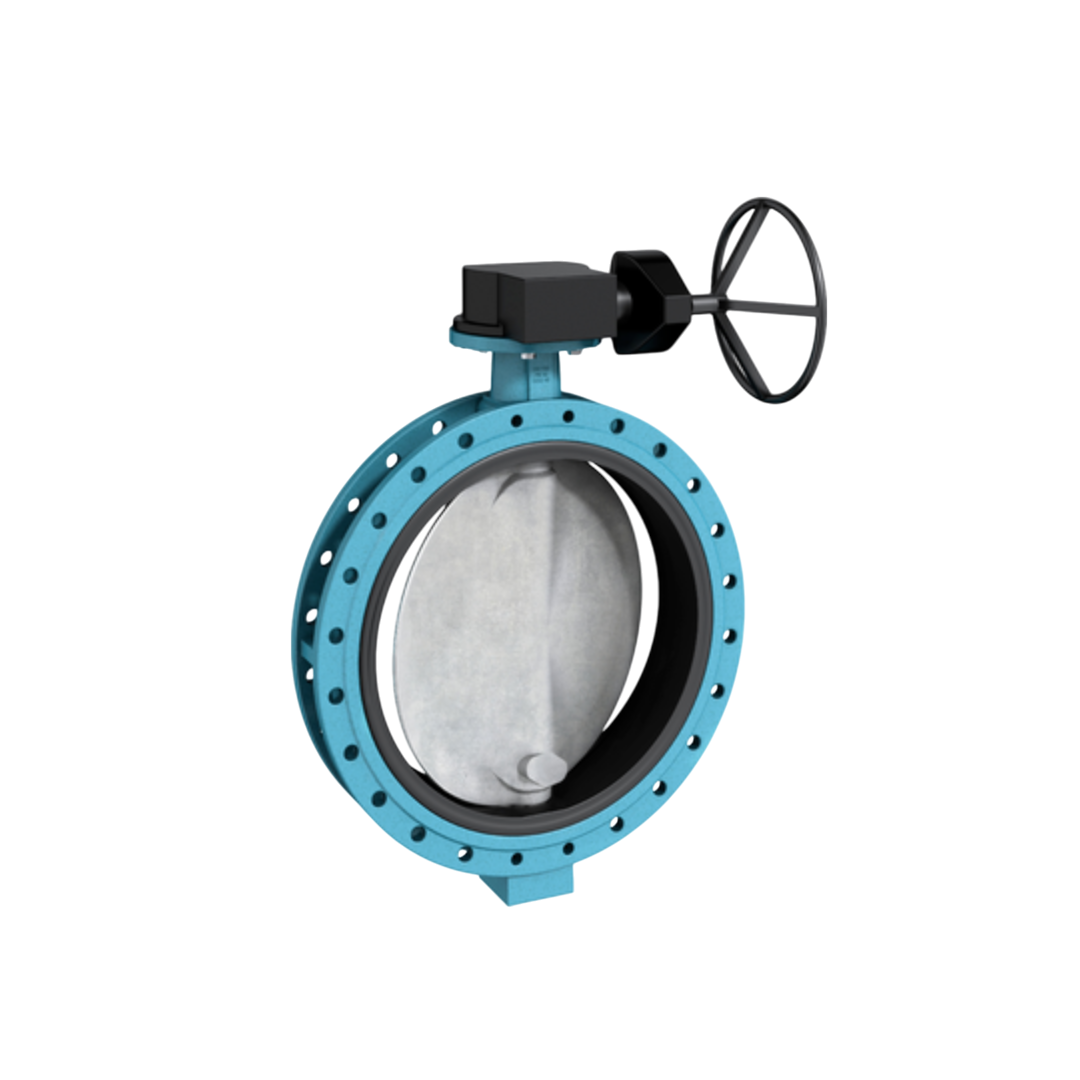

EBRO Butterfly Valve Wafer Type F012-K1 EN-GJS-400-15 Cast Iron 1400* DN 56 นิ้ว 16 บาร์
EBRO Butterfly Valve Wafer Type F012-K1 EN-GJS-400-15 Cast Iron 1400* DN 56 นิ้ว 16 บาร์
EBRO
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
1,212,519.59 ฿
Regular price
Sale price
1,212,519.59 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด EBRO Butterfly Valve Wafer Type F012-K1 EN-GJS-400-15 Cast Iron 1400* DN 56 นิ้ว 16 บาร์
EBRO Butterfly Valve หรือ วาล์วผีเสื้อ EBRO คือวาล์วควบคุมการไหลของของเหลวหรือก๊าซในระบบท่อ โดยใช้องค์ประกอบหลักคือ แผ่นดิสก์ทรงกลม ที่หมุนรอบแกนกลางเพื่อเปิดหรือปิดการไหล วาล์วผีเสื้อของ EBRO Armaturen (บริษัทเยอรมันที่เชี่ยวชาญด้านวาล์วอุตสาหกรรม) มีความน่าเชื่อถือสูงและถูกใช้งานอย่างแพร่หลายในหลายอุตสาหกรรมทั่วโลก
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- ตัววาล์ว (Valve body) และแผ่นดิสก์ (disc) ผลิตอย่างแข็งแรงทนทาน (Robust construction).
- อาจมีระบบรองรับเพลา (Shaft bearing system) เพื่อความมั่นคงในการทำงาน
- การบำรุงรักษา (Maintenance): อาจต้องการการบำรุงรักษาน้อย (Potentially low maintenance) และสามารถซ่อมแซมได้ (Repairable).
- แรงดัน (Pressure): ออกแบบมาสำหรับช่วงแรงดันที่กำหนด ซึ่งอาจแตกต่างจาก F 012-A โปรดตรวจสอบสเปค (Designed for a specific pressure range, which may differ from F 012-A. Check the specifications).
- การใช้งาน (Application): อาจถูกออกแบบมาสำหรับการใช้งานกับของเหลวหรือก๊าซ ขึ้นอยู่กับวัสดุและการออกแบบซีล (Could be designed for liquids or gases, depending on materials and seal design).
- วัสดุ (Material): วัสดุที่ใช้ผลิตอาจแตกต่างกันไป ขึ้นอยู่กับการใช้งาน (The materials used may vary depending on the application).
- ขนาด (Nominal Diameter): น่าจะมีขนาดให้เลือกหลากหลาย (Likely available in a range of sizes).
การติดตั้ง
- โดยทั่วไปจะเป็นวาล์วแบบมีหน้าแปลนคู่ (Likely a double flanged design) ติดตั้งระหว่างหน้าแปลนท่อ (installed between pipe flanges).
- ควรติดตั้งตามคู่มือการติดตั้งของผู้ผลิต (Should be installed according to the manufacturer's instructions).
- ตรวจสอบทิศทางการไหล (Check the flow direction) หากมีการระบุไว้
- ขันโบลท์หน้าแปลนให้แน่นสม่ำเสมอ (Tighten flange bolts evenly).
การใช้งานทั่วไป
- ใช้สำหรับการเปิด-ปิด (on-off) หรือควบคุมการไหล (flow control) ในระบบท่อต่างๆ (in various piping systems).
- ใช้งานในอุตสาหกรรม ระบบน้ำและบำบัดน้ำเสีย (Water and wastewater systems)
- ใช้งานในอุตสาหกรรมระบบ HVAC (Heating, Ventilation, and Air Conditioning)
- ใช้งานในอุตสาหกรรมเคมี (Chemical industry)
- ใช้งานในอุตสาหกรรมอาหารและเครื่องดื่ม (Food and beverage industry)
- อื่นๆ (Others)
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลจำเพาะ
| Pos. | Description | Material | Material-No./Standard |
| 1 | Body | Nodular Cast Iron (EN-GJS-400-15) | EN-JS1030 |
| Carbon Steel (GP240GH) | 1.0619 | ||
| 2 | Seat/Vulcanization | NBR (Nitrile butadiene rubber) | - |
| EPDM (Ethylene propylene diene monomer) | - | ||
| 3/4 | Bearing Bush | Brass (CuZn39Pb3) | CW614N |
| 5 | O-Ring | NBR | - |
| EPDM | - | ||
| 6/7 | Shaft | Stainless Steel (X14CrMoS17) | 1.4104 |
| Stainless Steel (X39CrMo17-1) | 1.4122 | ||
| Stainless Steel (X5/(X2)CrNiMo17-12-2) | 1.4401/1.4404 | ||
| Stainless Steel (X2CrNiMoN22-5-3) | 1.4462 | ||
| Aluminium Bronze (CC333G) | 1.4469 | ||
| 8 | Disc | Nodular Cast Iron (EN-GJS-400-15) | EN-JS1030 |
| Stainless Steel (G-X5CrNiMo19-11-2) | 1.4408 | ||
| Aluminium Bronze (CuAl10Fe5Ni5-C) | CC333G | ||
| Coating | Halar, Rilsan, Nonstick | - | |
| Surface Quality | Electropolished, mirror finished | - | |
| 9 | Sleeve | Stainless Steel (X5CrNi18-10) | 1.4301 |
| 10 | Taper Pin | ขึ้นอยู่กับวัสดุแผ่นดิสก์ | - |
| 11 | Washer | Stainless Steel (A4) | - |
| 12 | Hex Nut | Stainless Steel (A4) | - |
| 13 | Shaft Retention | Brass (CuZn39Pb3) | CW614N |
| Stainless Steel (16MnCr5) | 1.7131 | ||
| 14 | Cover Plate | Sectional Steel (S235JR) | - |
| Nodular Cast Iron (EN-GJS-400-15) | EN-JS1030 | ||
| 15 | Screw | Steel (45 H galvanized) | - |
| Stainless Steel (A4-70) | - | ||
| 16 | Seal DIN 915 | Copper (Cu) | - |
| 17 | Plug Screw DIN 908 | Machining Steel (11SMnPb30) | 1.0718 nickel-plated |
| Stainless Steel (G-X5CrNiMo19-11-2) | 1.4408 | ||
| 18 | Threaded Pin DIN 915 | Steel (45 H galvanized) | - |
| Stainless Steel (X5CrNiMo17-12-2) | 1.4401 | ||
| 19 | Clamping Ring | Sectional Steel (S235JR) | - |
| 20 | Cylinder Screw | Stainless Steel (A4) | - |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| ขนาดเส้นผ่านศูนย์กลางที่กำหนด (Nominal Diameter) | DN 150 - DN 2000 (ขนาดใหญ่กว่านี้สามารถร้องขอได้) |
| ระยะหน้าประกบ (Face-to-face) | EN 558 Series 20 ISO 5752 Series 20 API 609 Table 1 มาตรฐานของโรงงาน (Works standard) |
| การรองรับหน้าแปลน (Flange Accommodation) | EN 1092 PN 6/10/16 ASME Class 150 AS/NZS 4087 PN 16 สามารถร้องขอการรองรับหน้าแปลนตามมาตรฐานของโรงงานได้ |
| รูปแบบผิวหน้าแปลน (Flange Surface Design) | EN 1092 แบบ A/B ASME RF, FF |
| หน้าแปลนด้านบน (Top Flange) | EN ISO 5211 |
| การทำเครื่องหมาย (Marking) | EN 19 |
| การตรวจสอบความแน่นหนา (Tightness Check) | EN 12266 (อัตราการรั่วซึมระดับ A) ISO 5208, หมวดหมู่ 3 |
| ช่วงอุณหภูมิ (Temperature Range) | -40°C ถึง +200°C (ขึ้นอยู่กับแรงดัน, ของเหลว, และวัสดุ) |
| แรงดันใช้งาน (Operating Pressure) | 16 บาร์ (แรงดันอื่น ๆ สามารถร้องขอได้) |
ขนาดตัวสินค้า
| DN [mm] | 1400 |
| Size [inch] | 56 |
| A [mm] | 1025 |
| B [mm] | 970 |
| C [mm] | 1995 |
| Ø Di [mm] | 1372 |
| Ø D [mm] | 1745 |
| E1 [mm] | 66 |
| E [mm] | 280 |
| Ø F [mm] | 475 |
| Flange | F35/F40 |
| N [mm] | 1780 |
| P [mm] | 940 |
| Z [mm] | 1348 |
| Bearings (Fixed/Adjustable) | Adjustable (-) |
| Weight [kg] (EN-JS-1030) | 1924 |
