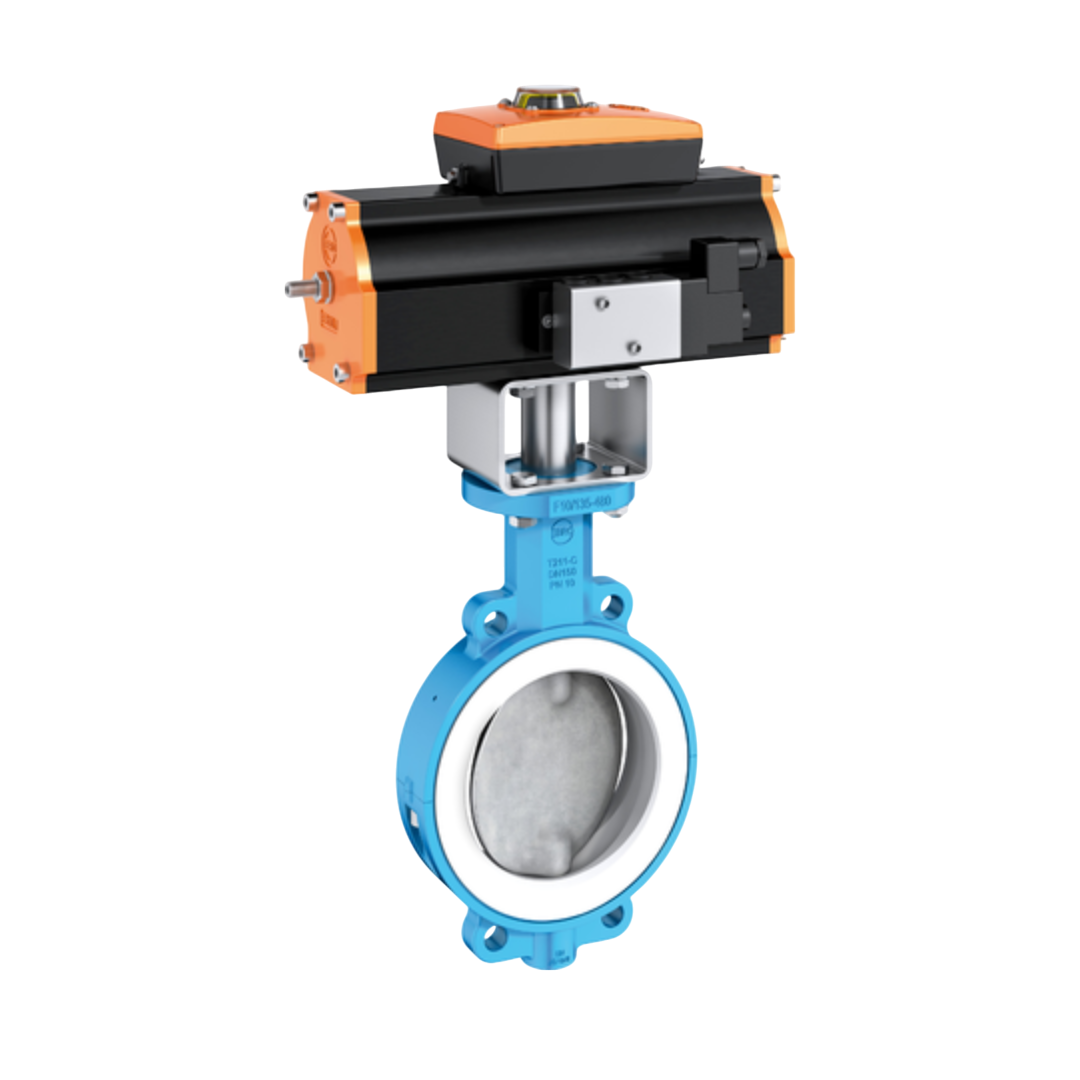

EBRO Butterfly Valve Lug Type T211-C EN-JS 1049 Cast Iron 250 DN 10 นิ้ว 10 บาร์

คุณสมบัติ

• ขนาดเส้นผ่านศูนย์กลาง (Nominal Diameter): DN 50 ถึง DN 300
• มาตรฐานระยะหน้าประกบ (Face-to-Face): EN 558 Series 20
• การเชื่อมต่อหน้าแปลน: EN 1092 PN 10/16 และ ASME Class 150
• การออกแบบพื้นผิวหน้าแปลน: EN 1092 Form A/B และ ASME RF, FF
• หน้าแปลนด้านบน (Top Flange): EN ISO 5211
• มาตรฐานการตรวจสอบการรั่วซึม: EN 12266 (Leakage Rate A)
• ช่วงอุณหภูมิการทำงาน: –40°C ถึง +200°C (ขึ้นอยู่กับความดันการทำงาน)
• ความดันใช้งานสูงสุด: สูงสุด 10 บาร์ (16 บาร์สำหรับรุ่นพิเศษ)
• การใช้งานในระบบสูญญากาศ: สามารถใช้งานได้ถึง 1 mbar absolute (เมื่อใช้ร่วมกับซิลิโคนอีลาสโตเมอร์)

การติดตั้ง

• การติดตั้ง: สามารถติดตั้งได้ในทุกทิศทางตามความต้องการของระบบท่อ
• การบำรุงรักษา: ไม่ต้องการการบำรุงรักษาเป็นประจำ และสามารถถอดประกอบเพื่อการรีไซเคิลตามวัสดุได้
• การซีลเพลา: มีระบบซีลสองชั้นที่ปลายเพลาทั้งสองด้าน เพื่อป้องกันการรั่วซึม
• การออกแบบเพลา: เพลาคู่แบบแบนตามมาตรฐาน EN พร้อมแบริ่งสามจุด
• วัสดุ: เพลาและดิสก์ทำจากสแตนเลสสตีลแบบหล่อขึ้นรูป (lost-wax casting)
• การรับรอง: ได้รับการรับรองตามมาตรฐาน TA-Luft/VDI 2440 และวัสดุเป็นไปตามข้อกำหนดของ FDA EG 1935/2004

การใช้งานทั่วไป

• วาล์วรุ่น T 214-C เหมาะสำหรับการใช้งานในอุตสาหกรรมต่างๆ ที่เกี่ยวข้องกับของเหลวที่มีความเป็นพิษหรือกัดกร่อนสูง เช่น:
• อุตสาหกรรมเคมีและปิโตรเคมี
• โรงงานผลิตยา
• โรงงานบำบัดน้ำเสีย
• อุตสาหกรรมอาหารและเครื่องดื่ม
• การผลิตสีและกาว
• การขนส่งวัสดุอันตราย
• การผลิตคลอรีนและการแปรรูปแร่

ข้อมูลจำเพาะ

ข้อมูลทางเทคนิค

ขนาดตัวสินค้า

DN [mm]	250
Size [in]	10
A	275
B	232
C	507
ØD	324
ØD1	412
ØD2	248
E	68
Flange	F12
ØF	150
G	22
h1	3
H2	40,5
J	481
Z	239
Weight [kg]	45,0
