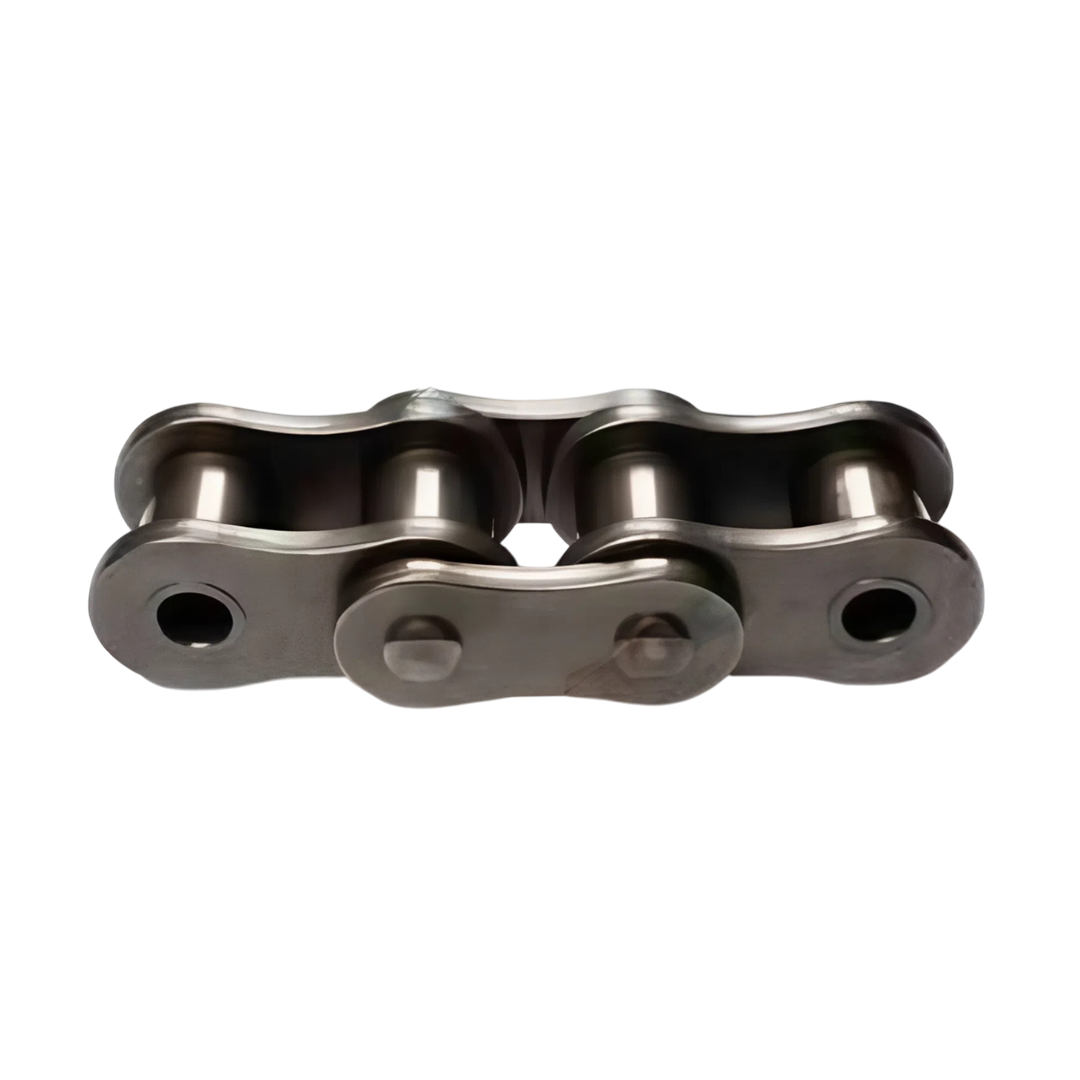

โซ่ TYC ANSI Heavy-Duty Roller Chains Single Strand 240H ขนาด 76.20 x 47.63 มม.
โซ่ TYC ANSI Heavy-Duty Roller Chains Single Strand 240H ขนาด 76.20 x 47.63 มม.
TYC
กรุณาตรวจสอบสต็อกก่อนชำระเงินCouldn't load pickup availability
รายละเอียด โซ่ TYC ANSI Heavy-Duty Roller Chains Single Strand 240H ขนาด 76.20 x 47.63 มม.
โซ่ TYC ถือเป็นหนึ่งในแบรนด์ชั้นนำของโซ่อุตสาหกรรมที่ได้รับความไว้วางใจอย่างกว้างขวางในตลาดทั้งในประเทศและต่างประเทศ ด้วยประสบการณ์และเทคโนโลยีการผลิตที่ทันสมัย โซ่ TYC จึงตอบสนองความต้องการในงานอุตสาหกรรมหลากหลายประเภทได้อย่างมีประสิทธิภาพสูงสุด ผลิตภัณฑ์โซ่ TYC มีความแข็งแรงทนทาน มาพร้อมกับวัสดุคุณภาพดีที่ผ่านการคัดสรรอย่างพิถีพิถัน เพื่อให้สามารถรับแรงบิดและแรงดึงในระดับสูงได้อย่างปลอดภัย นอกจากนี้โซ่ TYC ยังมีความทนทานต่อการสึกหรอและการกัดกร่อนในสภาพแวดล้อมที่หลากหลาย ไม่ว่าจะเป็นงานในโรงงานอุตสาหกรรมหนัก งานเกษตรกรรม หรือแม้กระทั่งงานในระบบขนส่ง
คุณสมบัติ
คุณสมบัติ
คุณสมบัติของ TYC ANSI Heavy-Duty Roller Chains (Single Strand)
- มาตรฐาน ANSI B29.1: โซ่ลูกกลิ้งรุ่นนี้ผลิตตามมาตรฐาน ANSI ซึ่งเป็นมาตรฐานอุตสาหกรรมสหรัฐอเมริกา เหมาะกับเครื่องจักรและระบบส่งกำลังที่ใช้หน่วยวัดแบบนิ้ว (Imperial)
- Heavy-Duty Series: โซ่แบบเส้นเดี่ยว (Single Strand) ที่มีความแข็งแรงมากกว่าโซ่มาตรฐานทั่วไป ด้วยโครงสร้างที่หนา แข็งแรง และทนต่อแรงดึงสูง
- โครงสร้างพิเศษ:
- แผ่นข้าง (Side Plates) หนากว่าเพื่อรองรับแรงกระแทกและแรงบิดสูง
- ลูกกลิ้งและบูชผ่านกระบวนการ Heat Treatment เพิ่มความแข็งและลดการสึกหรอ
- วัสดุผลิตจาก เหล็กกล้าคุณภาพสูง (High Carbon Steel) เพื่ออายุการใช้งานที่ยาวนาน
- ออกแบบให้ทำงานต่อเนื่องในสภาพแวดล้อมที่หนัก: เช่น การใช้งานที่มีแรงดึงสูง, การทำงานต่อเนื่องเป็นเวลานาน หรือสภาวะแวดล้อมที่มีแรงกระแทก
การติดตั้ง
- ใช้เฟืองที่ออกแบบสำหรับโซ่ Heavy-Duty: เพื่อให้โซ่เข้าสัมผัสได้สมบูรณ์แบบ ไม่ขัดกับฟันเฟือง
- ตั้งค่าความตึงอย่างเหมาะสม: ระยะหย่อน (slack) ของโซ่ต้องพอดีเพื่อหลีกเลี่ยงแรงกระชากหรือโซ่หลุดราง
- จัดแนวโซ่และเฟืองให้ตรงแนว: ป้องกันการเบี่ยงของโซ่ซึ่งจะทำให้เกิดการสึกหรอผิดปกติ
- ตรวจสอบการหล่อลื่นเป็นประจำ: เนื่องจากโซ่ Heavy-Duty ต้องการการหล่อลื่นที่ดีเพื่อรองรับการทำงานต่อเนื่องและแรงสูง
การใช้งาน
- เครื่องจักรกลหนัก (Heavy Machinery): เช่น เครื่องบดหิน เครื่องกว้าน เครื่องขุดเจาะ
- อุตสาหกรรมโลหะและเหมืองแร่: ใช้ในระบบส่งกำลังที่ต้องรับน้ำหนักมากและแรงดึงสูง
- ระบบลำเลียงวัสดุขนาดใหญ่ (Bulk Material Handling): เช่น สายพานลากวัสดุในโรงงานผลิตซีเมนต์หรือปูน
- งานอุตสาหกรรมทั่วไปที่มีโหลดสูง: เช่น เครื่องรีดเหล็ก เครื่องจักรกลการเกษตร หรือเครื่องผลิตในสายงานหนัก
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| Chain No. | 240H |
| Pitch x Width (นิ้ว) | 3 x 1-7/8 |
| Pitch x Width (มม.) | 76.20 x 47.63 |
| Roller (D1, มม.) | 47.63 |
| Pin C (มม.) | 54.75 |
| Pin B1 (มม.) | - |
| Pin B2 (มม.) | 64.35 |
| Pin D2 (มม.) | 23.81 |
| Link T1 (มม.) | 12.70 |
| Link T2 (มม.) | 12.70 |
| Link (H, มม.) | 74.54 |
| Link F1 (มม.) | 62.48 |
| Link F2 (มม.) | 72.39 |
| ความแข็งแรงแรงดึง (kgf) | 95,500 |
| น้ำหนัก (kg/m) | 29.55 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| รายการ | รายละเอียด |
| มาตรฐานการผลิต | ANSI B29.1 |
| ประเภท | Heavy-Duty Roller Chain (Single Strand) |
| ลักษณะเด่น | - แผ่นด้านข้าง (Side Plates) หนากว่าและสูงกว่า เพิ่มความแข็งแรงต้านแรงดึงและแรงกระแทก - Pin และ Bushings ออกแบบให้แข็งแรงมากขึ้น ลดการสึกหรอ |
| เหมาะสำหรับ | งานหนัก (High Load Application) |
| รูปแบบโครงสร้าง | Roller, Pin, Bush, Inner & Outer Link, Hardened Side Plates |
