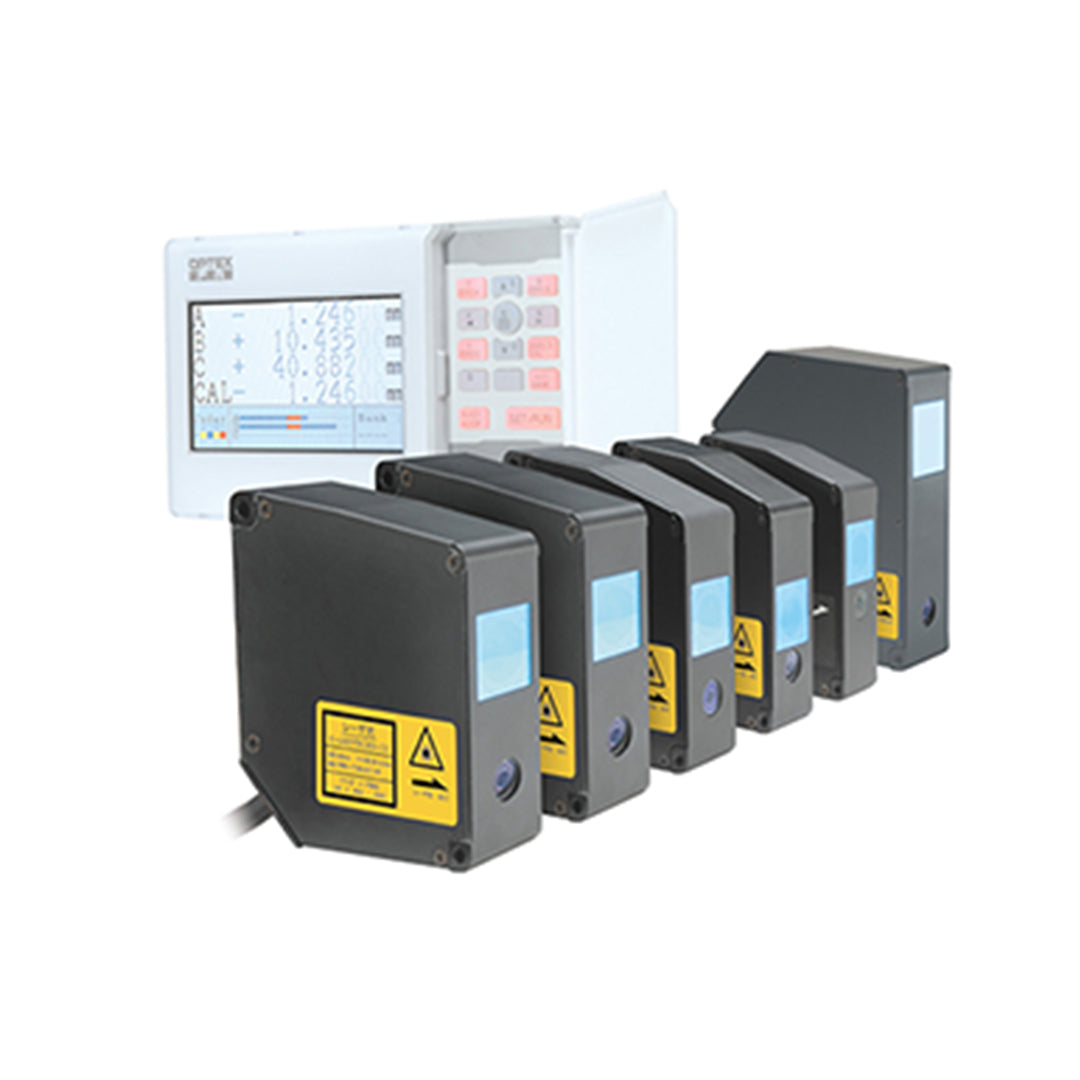

เซ็นเซอร์วัดระยะ Displacement Sensors OPTEX FA code CD5-W350

เซนเซอร์ OPTEX FA High-performance Multi-unit Laser Displacement Sensors CD5 Series เป็นเซนเซอร์เลเซอร์วัดระยะประสิทธิภาพสูงที่สามารถเชื่อมต่อและทำงานแบบหลายยูนิตพร้อมกัน ช่วยเพิ่มความยืดหยุ่นในการตรวจวัดหลายจุดหรือหลายมิติในเวลาเดียวกัน ให้การวัดที่แม่นยำและเสถียรแม้กับพื้นผิวที่ซับซ้อน มาพร้อมโครงสร้างแข็งแรง เหมาะสำหรับงานอุตสาหกรรมที่ต้องการการควบคุมคุณภาพและการตรวจสอบเชิงละเอียดในกระบวนการผลิต

คุณสมบัติ

• ความแม่นยำในการวัดซ้ำและความเป็นเชิงเส้นสูงที่สุดในระดับเดียวกัน
• สามารถใช้ฟังก์ชันการคำนวณหลายรายการ 3 ช่องสัญญาณ (3 CH) ได้
• สามารถทำการวัดได้โดยใช้แค่ส่วนหัวของเซ็นเซอร์ (Sensor Head) เท่านั้น

ข้อมูลจำเพาะ

Model	CD5-W350	CD5-W500	CD5-W2000
Optical method/mode	Diffuse reflection
Center of measurement range	350 mm	500 mm	2,000 mm
Measurement range	+-100 mm	+-200 mm	+-500 mm
Light source Medium	Red semiconductor laser
Light source Wavelength	658 nm
Light source Max. output	1 mW		5 mW
Laser class IEC/JIS*1	CLASS 2		CLASS 3R
Spot size*2	Approx. 700 x 2,400 um	Approx. 1,000 x 3,700 um	Approx. 2,100 x 7,800 um
Linearity*3	+-0.08 percent of F.S. (F.S. = 200 mm)	+-0.08 percent of F.S. (F.S. = 400 mm)	+-0.1 percent of F.S. (F.S. = 1,000 mm)
Repeat accuracy*3	5 um	10 um	30 um
Sampling period*4	100 us / 200 us / 400 us / 800 us / 1,600 us / 3,200 us / AUTO
Temperature drift*5	+-0.01 percent of F.S./degrees C (F.S. = 200 mm)	+-0.01 percent of F.S./degrees C (F.S. = 400 mm)	+-0.05 percent of F.S./degrees C (F.S. = 1,000 mm)
Weight	Approx. 250 g (including 500 mm connector cable)		Approx. 450 g (including 500 mm connector cable)

Dimension
