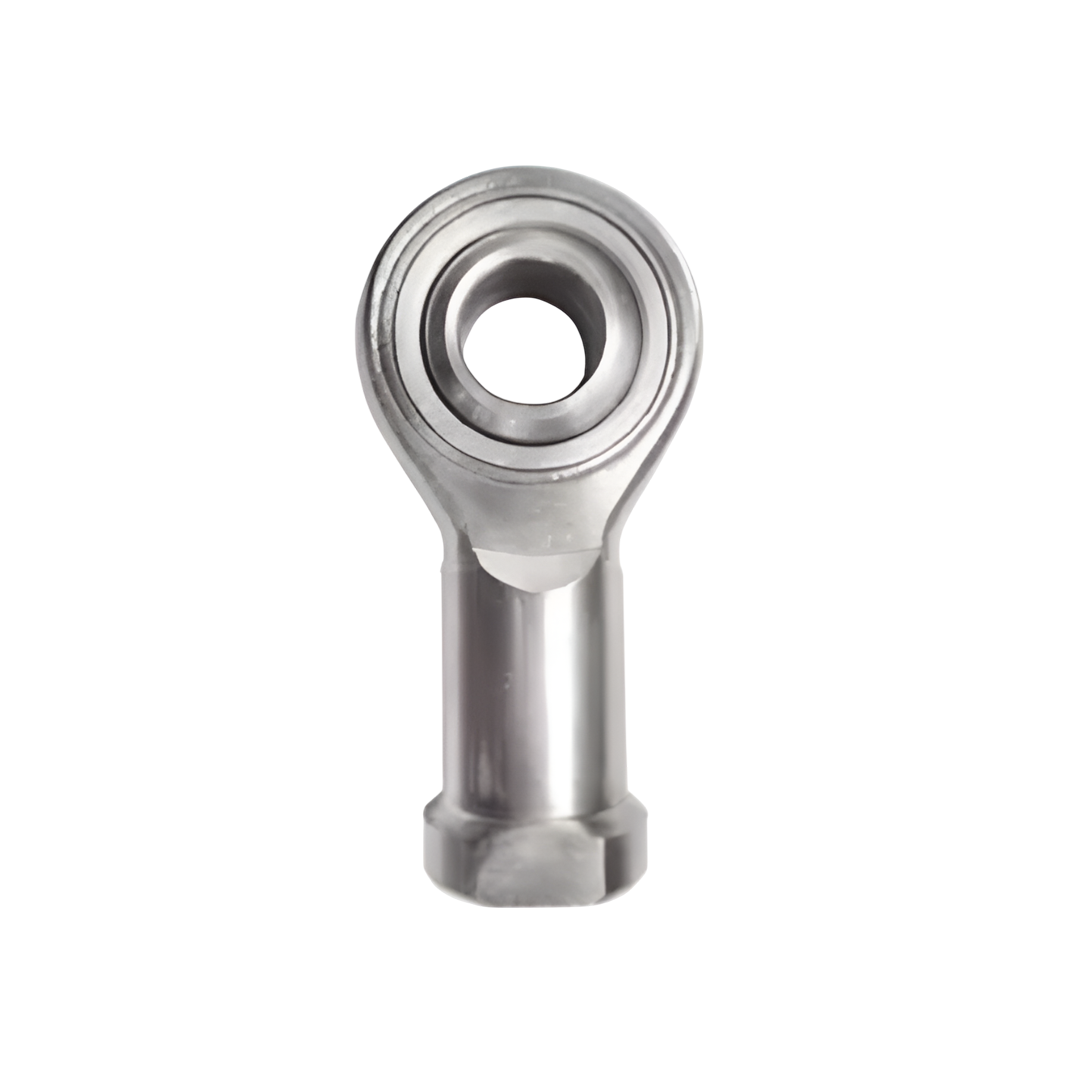

ลูกปืนตาเหลือก INK รหัส M-PHS 25

Name: ลูกปืนตาเหลือก INK รหัส M-PHS 25
Brand: INK
SKU: M-PHS 25
Price: 668.78 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

INK

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

668.78 ฿

Sale Sold out

Quantity

รายละเอียด ลูกปืนตาเหลือก INK รหัส M-PHS 25

INK Bearing คือแบรนด์ตลับลูกปืนคุณภาพสูงที่ได้รับความไว้วางใจจากผู้ใช้งานทั้งในประเทศและต่างประเทศ ด้วยมาตรฐานการผลิตจากประเทศญี่ปุ่น (Japan Quality) ที่เน้นความแม่นยำ ความแข็งแรงทนทาน และอายุการใช้งานที่ยาวนาน ตอบโจทย์การใช้งานในหลากหลายอุตสาหกรรม ไม่ว่าจะเป็น อุตสาหกรรมเครื่องจักรกล โรงงานผลิตอาหาร เครื่องจักรอัตโนมัติ งานลำเลียง หรือระบบขับเคลื่อนต่าง ๆ

เปรียบเทียบราคา ตลับลูกปืน INK ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

ตลับลูกปืน Rod End ชนิดเกลียวใน (Female Thread) จากแบรนด์ INK เป็นชิ้นส่วนที่ใช้เชื่อมต่อกลไกที่มีการเคลื่อนไหวหรือหมุนในหลายทิศทาง โดยออกแบบให้รับแรงได้ดีทั้งในแนวรัศมีและแนวแกน เหมาะสำหรับงานที่ต้องการความแม่นยำสูงและความทนทานในการใช้งานต่อเนื่อง:
หัวบอล (Pilloball) ผลิตจากเหล็กกล้าชุบแข็งพิเศษ ทนต่อแรงสั่นสะเทือนและแรงเสียดทาน
ตัวเรือนเกลียวใน ทำจากเหล็กกล้า, สแตนเลส หรือวัสดุที่เคลือบกันสนิม เช่น ชุบซิงค์หรือโครเมต
รองรับการหมุนและปรับมุมได้ ช่วยลดความเครียดที่เกิดจากการเบี่ยงแนว (misalignment)
มีให้เลือกทั้งแบบหล่อลื่นในตัว (maintenance-free) และแบบต้องหล่อลื่นเป็นระยะ
มีให้เลือกหลายขนาดและเกลียว ทั้งระบบเมตริก (Metric) และระบบนิ้ว (Inch)

การติดตั้ง

เลือกขนาดเกลียวในให้ตรงกับแกนเพศผู้ ที่จะนำมาต่อ (ควรใช้คู่กับ Rod End ชนิดเกลียวนอกหรือลูกสูบที่มีเกลียว)
ขันเข้ากับเกลียวผู้จนแน่นพอดี โดยใช้ประแจจับที่ฐานของตัวเรือนเท่านั้น
หลีกเลี่ยงการหมุนหัวบอลขณะขันติดตั้ง เพราะจะทำให้ลูกปืนเสียหาย
หากเป็นรุ่นต้องหล่อลื่น ควรเติมจารบีที่ช่องจ่าย (ถ้ามี) ตามรอบเวลาที่กำหนด
ตรวจสอบความแน่น และมุมการเคลื่อนไหวก่อนใช้งานจริง เพื่อความปลอดภัย

การใช้งาน

ตลับลูกปืน Rod End แบบเกลียวในของ INK เหมาะกับการใช้งานที่มีการเคลื่อนไหวหรือแรงกระทำหลากหลายทิศทาง เช่น:
ระบบกลไกในเครื่องจักรอุตสาหกรรม
แขนกลหรือลิงก์เคลื่อนไหวในระบบอัตโนมัติ
การควบคุมระบบบังคับเลี้ยวในรถหรือเครื่องจักรกลหนัก
ระบบไฮดรอลิกและนิวแมติก เช่น กระบอกสูบ
เครื่องมือการแพทย์หรืออุปกรณ์ที่ต้องการการเคลื่อนไหวแบบละเอียด

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

Identification number: หมายเลขระบุ	M-PHS 25
Mass (Ref.): น้ำหนัก (โดยประมาณ)	750
Boundary dimensions mm: ขนาดขอบเขต (มม.) d	25
Boundary dimensions mm: ขนาดขอบเขต (มม.) Thread: เกลียว G	M24X2
Boundary dimensions mm: ขนาดขอบเขต (มม.) d2	60
Boundary dimensions mm: ขนาดขอบเขต (มม.) C1	22
Boundary dimensions mm: ขนาดขอบเขต (มม.) B	31
Boundary dimensions mm: ขนาดขอบเขต (มม.) d1	29.6
Boundary dimensions mm: ขนาดขอบเขต (มม.) l4	124
Boundary dimensions mm: ขนาดขอบเขต (มม.) h1	94
Boundary dimensions mm: ขนาดขอบเขต (มม.) l3	48
Boundary dimensions mm: ขนาดขอบเขต (มม.) l5	12
Boundary dimensions mm: ขนาดขอบเขต (มม.) W	36
Boundary dimensions mm: ขนาดขอบเขต (มม.) d3	33.5
Boundary dimensions mm: ขนาดขอบเขต (มม.) dl	42
Boundary dimensions mm: ขนาดขอบเขต (มม.) r1smin	0.6
Ball dia. mm: ขนาดเส้นผ่านศูนย์กลางลูกบอล (มม.)	42.862
Basic load rating dyn. Cd (N): ค่าการรับน้ำหนักพื้นฐานแบบไดนามิก (นิวตัน)	43 890
Basic load rating stat. Cs (N): ค่าการรับน้ำหนักพื้นฐานแบบสถิต (นิวตัน)	69 065

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Rod End Bearing (Pilloball)
ลักษณะเกลียว	เกลียวตัวเมีย (Female Thread)
ชนิดของเกลียว	เกลียวเมตริกหรือเกลียวนิ้ว (M6, M8, M10, ฯลฯ) มีให้เลือกทั้งเกลียวขวา (R) และเกลียวซ้าย (L)
วัสดุตัวเรือน (Housing)	เหล็กกล้าเคลือบผิวกันสนิม หรือสแตนเลส บางรุ่นมีการชุบสังกะสี
วัสดุแหวนใน (Inner Ring)	เหล็กกล้าชุบแข็ง (Bearing Steel)
วัสดุลูกปืน (Ball)	เหล็กกล้าชุบแข็ง (บางรุ่นเป็นสแตนเลส)
มุมการเคลื่อนไหว (Swing Angle)	ประมาณ ±15° ถึง ±20°
แรงรับโหลดแนวรัศมี (Radial Load)	แตกต่างตามขนาด เช่น M6 รับได้ ~3.9 kN M10 รับได้ ~8.3 kN เป็นต้น
แรงรับโหลดแนวรุน (Axial Load)	โดยทั่วไปต่ำกว่า Radial Load (ประมาณ 20–30%)
อุณหภูมิใช้งาน	-30°C ถึง +100°C (ขึ้นอยู่กับวัสดุและรุ่น)
การหล่อลื่น	บางรุ่นมีจาระบีในตัว บางรุ่นต้องหล่อลื่นเพิ่ม
การติดตั้ง	ขันเข้ากับชิ้นงานเพศผู้ มีแบบเกลียวซ้าย/ขวาให้เลือก
การใช้งานทั่วไป	ระบบส่งกำลัง, แขนกล, ชิ้นส่วนเครื่องจักร, ระบบลิงก์, เครื่องกดอัตโนมัติ
