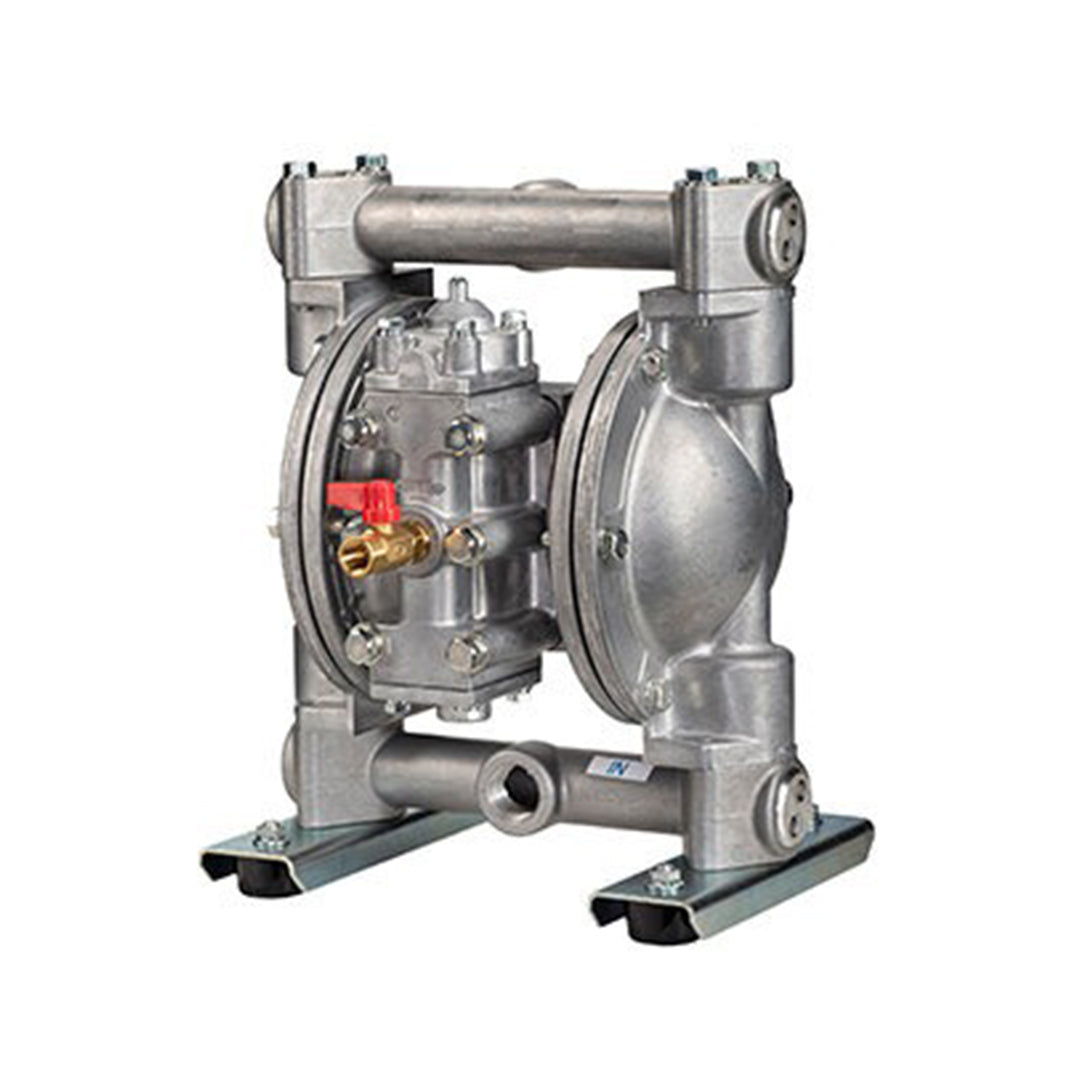

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-25BAT

ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-25BAT

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

YAMADA

กรุณาตรวจสอบสต็อกก่อนชำระเงิน
56,430.00 ฿
56,430.00 ฿
Sale Sold out

รายละเอียด ปั๊มไดอะแฟรม Diaphragm Pump YAMADA code NDP-25BAT

ออกแบบเพื่อความปลอดภัยด้วยคุณสมบัติป้องกันการระเบิดในตัว (Safe Design with Intrinsically Explosion-proof Specification) ปั๊มไดอะแฟรมขับเคลื่อนด้วยลมรุ่น NDP-25 ได้รับการออกแบบให้เหมาะสำหรับลำเลียงของเหลวที่ติดไฟง่ายในพื้นที่เสี่ยง เช่น ระบบท่อในโรงงานเคมี โดยมีคุณสมบัติป้องกันการระเบิดในตัวอย่างแท้จริง

ระบบดูดของเหลวอัตโนมัติเต็มประสิทธิภาพ (Fully Self-Suction Type) สามารถดูดของเหลวได้ทันทีโดยไม่ต้องไพรเมอร์ก่อนใช้งาน ช่วยให้เริ่มทำงานได้อย่างรวดเร็วและต่อเนื่อง

รองรับการใช้งานกับของเหลวที่มีตะกอน (Slurry-Compatible) ไม่มีชิ้นส่วนแบบเลื่อนในบริเวณที่สัมผัสของเหลว ช่วยลดความเสี่ยงในการรั่วไหลที่เกิดจากการเสียดสีของซีล

คุณสมบัติ

  • วาล์วนำร่องซ้ายและขวาแบบแยกอิสระ (Independent Left and Right Pilot Valves) วาล์วนำร่องทั้งสองด้านจะทำหน้าที่กระตุ้นการทำงานของวาล์วลมหลักเมื่อถึงจุดสิ้นสุดของช่วงจังหวะการทำงาน โดยถูกออกแบบให้เป็นระบบแยกซ้าย-ขวาอย่างอิสระและไม่ต้องใช้น้ำมันหล่อลื่น (Oil-Free) การออกแบบที่ไม่มีซีลแบบเคลื่อนไหว (Dynamic Seals) ช่วยลดการสึกหรอ ทำให้ทนทานต่อการใช้งาน และรับประกันการทำงานของปั๊มที่เสถียรในระยะยาวอย่างมีประสิทธิภาพ
  • วาล์วลม “C-Spool” ที่ออกแบบเฉพาะโดย Yamada (Yamada’s Proprietary Design Air Switch Valve “C-Spool”) วาล์วลมที่อยู่บริเวณส่วนกลางของปั๊มไดอะแฟรมได้รับการออกแบบเฉพาะโดย Yamada ให้เป็นระบบไร้น้ำมัน (Completely Oil-Free) ทำให้ไม่จำเป็นต้องหล่อลื่นหรือบำรุงรักษาเป็นประจำ นอกจากนี้ยังมีการเสริมการทำงานด้วยสปริงรูปตัว C (C-Spring) ซึ่งช่วยลดปัญหาการหยุดทำงานขณะใช้งาน และช่วยให้ปั๊มทำงานได้อย่างราบรื่น มีเสถียรภาพต่อเนื่องตลอดเวลา

ขนาด

belt

ข้อมูลจำเพาะ

Body Material
A: Aluminum (ADC12) S: Stainless Steel (SCS14) F: Cast Iron (S45C) P: GF Polypropylene (PP-GF) P: GF Polypropylene (PP-GF) V: CF Kynar(R) (PVDF-CF) V: CF Kynar(R) (PVDF-CF)
Diaphragm Material
C: Neoprene (CR) NDP-25BAC
(851328)		 NDP-25BSC
(851338)		 NDP-25BFC
(851333)		 NDP-25BPC
(851669)		 NDP-25BPC-
FL(853835)		 - -
N: Buna N (NBR) NDP-25BAN
(851329)		 NDP-25BSN
(851339)		 NDP-25BFN
(851334)		 NDP-25BPN
(852598)		 NDP-25BPN-
FL(853836)		 - -
E: EPDM NDP-25BAE
(851330)		 NDP-25BSE
(851340)		 NDP-25BFE
(851335)		 NDP-25BPE
(852600)		 NDP-25BPE-
FL(853837)		 NDP-
25BVE
(854926)		 NDP-
25BVE-
FL(854937)
V: Viton(R)
(FKM)		 NDP-25BAV
(851331)		 NDP-25BSV
(851341)		 NDP-25BFV
(851336)		 NDP-25BPV
(852599)		 NDP-25BPV-
FL(853838)		 NDP-
25BVV
(854927)		 NDP-
25BVV-
FL(854938)
T: PTFE NDP-25BAT
(851332)		 NDP-25BST
(851342)		 NDP-25BFT
(851337)		 NDP-25BPT
(851670)		 NDP-25BPT-
FL(853839)		 NDP-
25BVT
(854928)		 NDP-
25BVT-
FL(854939)
H: Hytrel(R)
(TPEE)		 NDP-25BAH
(851731)		 NDP-25BSH
(851733)		 NDP-25BFH
(851732)		 NDP-25BPH
(851735)		 NDP-25BPH-
FL(853840)		 NDP-
25BVH
(854929)		 NDP-
25BVH-
FL(854940)
S: Santoprene(R)
(TPO)		 NDP-25BAS
(852696)		 NDP-25BSS
(852698)		 NDP-25BFS
(852697)		 NDP-25BPS
(852699)		 NDP-25BPS-
FL(853841)		 - -
H/T: Hytrel(R)
(TPEE)		 NDP-25BAH/T
(851878)		 NDP-25BSH/T
(851879)		 NDP-25BFH/T
(851880)		 NDP-25BPH/T
(851881)		 NDP-
25BPH/T-FL
(853842)		 - -
Wetted Parts Material
Ball Valve NDP-25BOH/T: PTFE   Others: Same as the diaphragm material
Valve Seat SMS1025 SUS316 SMS1025 PP-GF PVDF-CF
Valve Stopper ADC12 SCS14 PP-GF PVDF-CF
Center Disk NDP-20BAT:
A5056
Others:
SUS316		 SUS316 SUS316 PP-GF SCS13
(Insert material)		 PVDF-CF SUS13
(Insert material)

ข้อมูลทางเทคนิค

Specifications
Nominal Diameter 1"(25 mm)
Material Connection Suction Port Rc 1 JIS flange 10K
25A equivalent		 Rc 1 JIS flange
10K 25A
equivalent
Discharge Port Rc 1 JIS flange 10K
25A equivalent		 Rc 1 JIS flange
10K 25A
equivalent
Air Connection Supply Port Rc 3/8 (W/air valve)
Exhaust Port Rc 3/4 (W/silencer)
Air Supply Pressure 0.2~0.7Mpa ※1
Maximum Discharge Pressure 0.7MPa
Water Discharge/Cycle Fluorine resin diaphragm: 500 mL *2 Other diaphragm: 600 mL *2
Maximum Flow Rate 160 L/min *3
Maximum Air Consumption Fluorine resin diaphragm: 1800 L/min (ANR) Other diaphragm: 1600 L/min (ANR)
Maximum Size Solid Maximum 3 mm
Suction Head Lift NDP-25BεT: 2 m Others: 5 m
Net Weight 13.0 kg 20.0 kg 20.0 kg 11.0 kg 11.0 kg 13.5 kg 13.5 kg

การใช้งานหลัก

  • การเก็บรวบรวมของเสียของเหลว (Waste Liquid)
  • การจัดการและลำเลียงตะกอนหรือโคลน (Sludge)
  • การลำเลียงน้ำเสียจากโรงงาน (Factory Wastewater)
  • การลำเลียงแอลกอฮอล์ (Alcohol)
  • การลำเลียงเอทานอล (Ethanol)
  • การลำเลียงน้ำมันหล่อลื่นและน้ำมันไฮดรอลิก (Lubricant and Hydraulic Oil)
  • การจ่ายสีไปยังเครื่องเคลือบแบบลูกกลิ้ง (Roll Coater)
  • การเก็บรวบรวมน้ำฝน (Rainwater)
  • การบำบัดน้ำเสียในระหว่างการซ่อมบำรุงตามรอบ (Wastewater Treatment during Regular Repair)
  • การเตรียมวัตถุดิบ (ตัวทำละลายหลากหลายชนิด) (Preparation of Raw Materials)
  • การเก็บรวบรวมน้ำมันตัด (Cutting Oil)
  • การกำจัดเชื้อเพลิง เช่น น้ำมันเบนซินและดีเซล (Fuel Removal)
  • การลำเลียงของเหลวที่มีตะกอน (Slurry)
  • การเก็บรวบรวมน้ำมันลอยบนผิวน้ำ (Recovery of Floating Oil)
