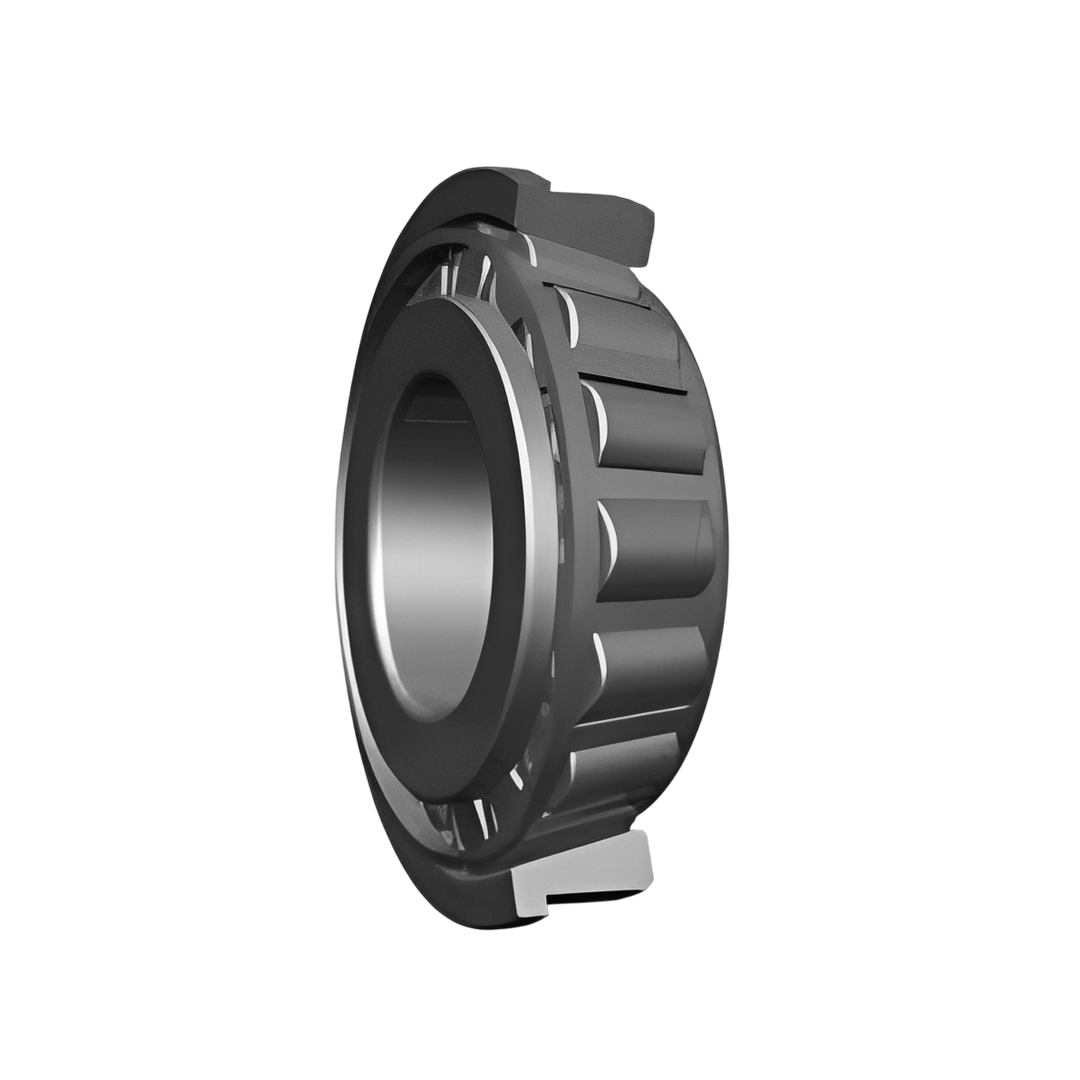

ตลับลูกปืน TIMKEN LL889049/LL889010-B
ตลับลูกปืน TIMKEN LL889049/LL889010-B
TIMKEN
กรุณาตรวจสอบสต็อกก่อนชำระเงินRegular price
404,848.36 ฿
Regular price
Sale price
404,848.36 ฿
Unit price
per
Couldn't load pickup availability
รายละเอียด ตลับลูกปืน TIMKEN LL889049/LL889010-B
ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน
คุณสมบัติ
คุณสมบัติ
คุณสมบัติ
- โครงสร้างแบบ TSF (Tapered Single-Row with Flanged Cup)
- มีวงแหวนรอบนอกที่มีบ่าหรือขอบยึด (Flanged Cup) ช่วยให้การติดตั้งง่ายขึ้นและควบคุมตำแหน่งได้แม่นยำ
- การรองรับแรงได้หลากหลาย
- สามารถรับได้ทั้งแรงในแนวรัศมีและแรงในแนวแกน ทำให้เหมาะสำหรับงานที่มีแรงกระทำหลายทิศทาง
- ความแข็งแรงและทนทานสูง
- ผลิตจากวัสดุคุณภาพสูง ผ่านการอบชุบและควบคุมมาตรฐานการผลิตอย่างเข้มงวด เพื่อให้ทนต่อแรงกด การสึกหรอ และสภาพการทำงานที่หนักหน่วง
- โครงสร้างแยกส่วนได้
- สามารถแยกวงแหวนด้านใน วงแหวนด้านนอก และชุดลูกกลิ้งออกจากกันได้ ทำให้สะดวกในการตรวจสอบ ซ่อมบำรุง และเปลี่ยนอะไหล่
การติดตั้ง
- การวางทิศทางที่เหมาะสม
- ควรจัดวางตามทิศทางแรงที่ต้องการรับ หากต้องการรับแรงสองด้านมักติดตั้งเป็นคู่
- ความสะดวกจากบ่ารอบนอก (Flanged Cup)
- ช่วยให้การยึดเข้ากับตำแหน่งใน housing ทำได้ง่ายขึ้น และลดโอกาสเคลื่อนตัวผิดตำแหน่ง
- ควบคุมระยะห่างและแรงกด (Clearance/Preload)
- ต้องกำหนดให้เหมาะสมเพื่อป้องกันความร้อนสูงเกินไปและลดการสึกหรอ
- การใช้เครื่องมือที่ถูกต้อง
- หลีกเลี่ยงการกระแทกหรือการกดโดยตรงลงบนชิ้นส่วน เพราะอาจทำให้ผิวสัมผัสเสียหาย
- การหล่อลื่น
- ใช้น้ำมันหรือจาระบีที่เหมาะสม และดูแลระบบหล่อลื่นอย่างต่อเนื่องเพื่อประสิทธิภาพสูงสุด
การใช้งาน
- ระบบล้อและเพลาของยานยนต์ โดยเฉพาะรถบรรทุก รถพ่วง และยานพาหนะที่ต้องรองรับน้ำหนักมาก
- เครื่องจักรอุตสาหกรรมหนัก เช่น เครื่องบด เครื่องก่อสร้าง และระบบสายพานลำเลียง
- อุปกรณ์ขนส่งและระบบล้อเลื่อน ที่ต้องการความทนทานและความแม่นยำในการเคลื่อนที่
- อุตสาหกรรมพลังงานและเหมืองแร่ ที่มีแรงกดและแรงสั่นสะเทือนสูง
- เครื่องจักรกลทั่วไป ที่ต้องการความเสถียรและความน่าเชื่อถือในระยะยาว
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
ข้อมูลเฉพาะ
| ขนาดตลับลูกปืน รูเพลา (Bore) d (มม./นิ้ว) | 1270.000 / 50.0000 |
| ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางวงนอก (Outside Diameter) D (มม./นิ้ว) | 1435.100 / 56.5000 |
| ขนาดตลับลูกปืน ความกว้าง (Width) T₁ (มม./นิ้ว) | 36.512 / 1.4375 |
| ค่าพิกัดรับน้ำหนักแบบไดนามิก (Dynamic Load Rating) C₁ หน่วย นิวตัน / ปอนด์แรง | 1840000 / 414000 |
| ปัจจัยคำนวณพิกัดรับน้ำหนัก (Load Rating Factor) e | 0.57 |
| ปัจจัยคำนวณพิกัดรับน้ำหนัก (Load Rating Factor) Y | 1.05 |
| ค่าพิกัดรับน้ำหนักแบบไดนามิก (Dynamic Load Rating) C90 หน่วย นิวตัน / ปอนด์แรง | 478000 / 107000 |
| ค่าพิกัดรับน้ำหนักแบบไดนามิกแกนแนวรัศมีเฉพาะมุม 90° (Dynamic Load Rating Axial, Cₐ90) หน่วย นิวตัน / ปอนด์แรง | 467000 / 105000 |
| ปัจจัยคำนวณพิกัดรับน้ำหนัก (Load Rating Factor) K | 1.02 |
| ค่าพิกัดรับน้ำหนักแบบสถิต (Static Load Rating) C₀ หน่วย นิวตัน / ปอนด์แรง | 6650000 / 1500000 |
| หมายเลขชิ้นส่วน (วงใน/Inner Ring) | LL889049 |
| หมายเลขชิ้นส่วน (วงนอก / Outer Ring) | LL889010-B |
| ขนาดตลับลูกปืน ความกว้าง (Width) B (มม./นิ้ว) | 65.088 / 2.5625 |
| ขนาดตลับลูกปืน ความกว้าง (Width) C (มม./นิ้ว) | 47.625 / 1.8750 |
| ขนาดตลับลูกปืน ระยะห่างศูนย์ประสิทธิผล (Effective Center Distance) a (มม./นิ้ว) | 216.9 / 8.54 |
| ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางวงนอกของปีกวงนอก (Outer Ring Flange O.D.) D1 (มม./นิ้ว) | 1454.150 / 57.2500 |
| ขนาดตลับลูกปืน ความกว้างปีก (Flange Width) C2 (มม./นิ้ว) | 14.288 / 0.5625 |
| ขนาดตลับลูกปืน รัศมีมุมโค้งสูงสุดของเพลา (Shaft Max Shaft Fillet Radius) R (มม./นิ้ว) | 6.4 / 0.25 |
| ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่รองเพลา (Shaft Backing Shoulder Diameter) da (มม./นิ้ว) | 1300.0 / 51.18 |
| ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่รองเพลา (Shaft Backing Shoulder Diameter) db (มม./นิ้ว) | 1305.0 / 51.38 |
| ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางไหล่รองตัวเรือน (Housing Backing Shoulder Diameter) Da (มม./นิ้ว) | 1415.0 / 55.71 |
| ตัวคูณเชิงเรขาคณิต (Geometry Factor) G1 | 31422.7 |
| ตัวคูณเชิงเรขาคณิต (Geometry Factor) G2 | 5654.9 |
| ตัวคูณเชิงเรขาคณิต (Geometry Factor) Cg | 0.4637 |
| น้ำหนักตลับลูกปืน (Bearing Weight) หน่วย กิโลกรัม / ปอนด์ | 151.19 / 333.35 |
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
ข้อมูลทางเทคนิค
| หัวข้อ | รายละเอียด |
| ประเภท | ตลับลูกปืนลูกกลิ้งเรียว (Tapered Roller Bearing) แบบแถวเดียว Type TSF |
| โครงสร้าง | คล้าย Type TS แต่เพิ่ม Flanged Cup (วงแหวนรอบนอกมีบ่า/ขอบ) เพื่อช่วยจัดตำแหน่งและรองรับแรงได้ดียิ่งขึ้น |
| การรองรับแรง | รองรับทั้งแรงรัศมี (Radial Load) และแรงแนวแกนทิศทางเดียว (Axial Load) ได้ดี |
| จุดเด่นของ Flanged Cup | ทำหน้าที่เป็น ตัวบังคับแนว (Locating Surface) และช่วยในการยึดแน่น ป้องกันการเคลื่อนตัวของวงแหวน |
| มุมสัมผัส (Contact Angle) | มุมสัมผัสสัมพันธ์กับขนาดการเรียวของลูกกลิ้ง → มุมมาก = รับแรงแกนได้มากขึ้น |
| วัสดุ | ผลิตจากเหล็กกล้าคาร์บอนสูงผสมโครเมียม (High-Carbon Chrome Steel) ผ่านการชุบแข็ง |
| ความเที่ยงตรง | ผลิตตามมาตรฐาน ABMA และ ISO เพื่อการทำงานที่มีความแม่นยำ |
| การหล่อลื่น | ใช้ได้ทั้งจาระบี (Grease) และน้ำมัน (Oil) |
| การบำรุงรักษา | ง่ายต่อการถอดประกอบ ตรวจสอบ และเปลี่ยนชิ้นส่วน |
| การใช้งาน | ระบบเพลารถยนต์, เครื่องจักรอุตสาหกรรม, ปั๊ม, มอเตอร์, เกียร์, เครื่องจักรเหมือง และงานก่อสร้างหนัก |
