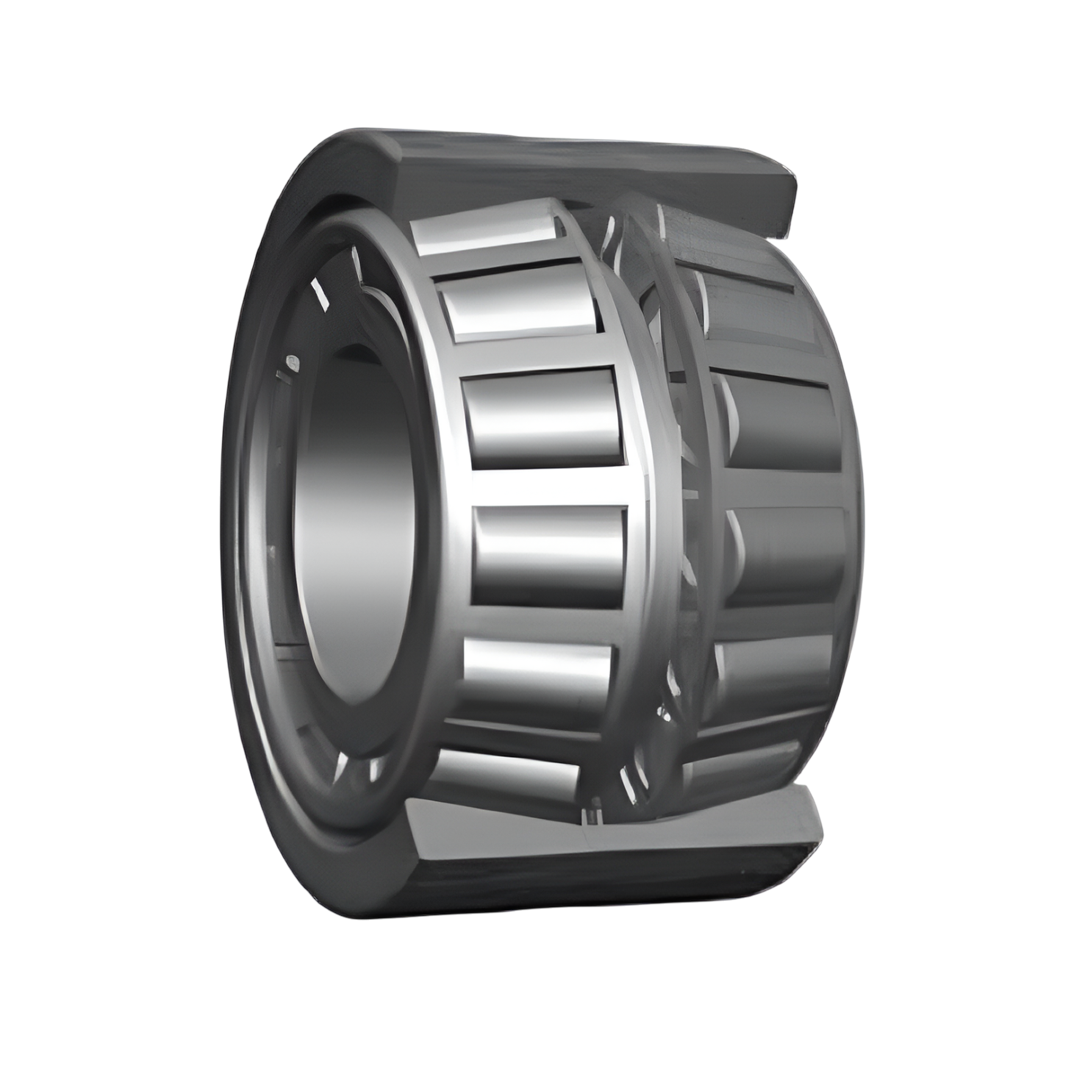

ตลับลูกปืน TIMKEN LL771948/LL771911/LL771911EA

Name: ตลับลูกปืน TIMKEN LL771948/LL771911/LL771911EA
Brand: TIMKEN
SKU: LL771948/LL771911/LL771911EA
Price: 253088.47 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

253,088.47 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN LL771948/LL771911/LL771911EA

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

เป็นตลับลูกปืนแบบ สองแถว (Double-Row) ที่ออกแบบมาเพื่อรองรับแรงรัศมีและแรงแนวแกนได้พร้อมกัน
โครงสร้างชนิด 2TS-DM มีความแข็งแรงและเสถียร ช่วยให้สามารถทำงานภายใต้ภาระหนักได้อย่างมีประสิทธิภาพ
ผลิตด้วยวัสดุคุณภาพสูงและผ่านกระบวนการผลิตที่ได้มาตรฐาน ทำให้มีความทนทานต่อการสึกหรอและอายุการใช้งานยาวนาน
ช่วยลดแรงเสียดทานในการทำงาน ทำให้เครื่องจักรทำงานได้ราบรื่นและต่อเนื่อง

การติดตั้ง

ออกแบบมาให้ติดตั้งได้สะดวก สามารถเข้ากับเพลาและบ่ารับได้อย่างแม่นยำ
ต้องจัดแนวให้ถูกต้องเพื่อลดความเสี่ยงจากการกระจายแรงที่ไม่สม่ำเสมอ
ควรมีการหล่อลื่นที่เหมาะสมเพื่อรักษาสมรรถนะและยืดอายุการใช้งานของตลับลูกปืน
การติดตั้งควรทำในสภาพแวดล้อมที่สะอาดเพื่อป้องกันสิ่งสกปรกหรือเศษโลหะที่อาจทำให้เกิดการสึกหรอ

การใช้งาน

เหมาะสำหรับงานอุตสาหกรรมที่ต้องรองรับแรงจากหลายทิศทางพร้อมกัน
ใช้ในระบบส่งกำลัง เช่น ชุดเกียร์ มอเตอร์ หรือดุมล้อ ที่ต้องการความมั่นคงสูง
รองรับการทำงานที่ต้องการความแม่นยำและความเสถียรของเครื่องจักร
ลดความถี่ในการบำรุงรักษา และเพิ่มความเชื่อถือได้ในระบบการทำงานต่อเนื่อง

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน Bore (d) รูเพลา หน่วย mm / in.	476.250 / 18.7500
ขนาดตลับลูกปืน O.D. (D) เส้นผ่านศูนย์กลางนอก หน่วย mm / in.	565.150 / 22.2500
ขนาดตลับลูกปืน Width (T) ความกว้าง หน่วย mm / in.	82.550 / 3.2500
ขนาดตลับลูกปืน ความกว้างของวงแหวนรอบนอกคู่ (C) หน่วย mm / in.	82.550 / 3.2500
ค่าการรับน้ำหนัก Dynamic (C1)2 ค่าการรับน้ำหนักแบบไดนามิก หน่วย N / lbf	817000 / 184000
ค่าการรับน้ำหนัก e ค่าปัจจัย (factor) สำหรับการคำนวณ	0.47
ค่าการรับน้ำหนัก Factors ค่าปัจจัย Y₁	1.44
ค่าการรับน้ำหนัก Y₂	2.14
ค่าการรับน้ำหนัก C₉₀ ค่าการรับน้ำหนักเมื่ออายุการใช้งาน 90 ล้านรอบ หน่วย N / lbf	122000 / 27400
ค่าการรับน้ำหนัก Dynamic (Cₐ90) ค่าการรับน้ำหนักแบบไดนามิกในแนวแกน (Axial Dynamic Rating) หน่วย N / lbf	97800 / 22000
ค่าการรับน้ำหนัก C₉₀(2) ค่าการรับน้ำหนักที่ 90 ล้านรอบ (อีกกรณี) หน่วย N / lbf	212000 / 47600
ค่าการรับน้ำหนัก Factors (K) ค่าปัจจัย K	1.24
หมายเลขชิ้นส่วน (Part Number) Inner วงแหวนใน	LL771948
หมายเลขชิ้นส่วน (Part Number) Outer วงแหวนรอบนอก	LL771911
หมายเลขชิ้นส่วน (Part Number) Outer Spacer(5) ตัวเว้นระยะด้านนอก (5)	LL771911EA
ขนาด (Dimensions) Shaft (เพลา) Max. Shaft Fillet Radius (R(6)) รัศมีมุมโค้งสูงสุดของเพลา หน่วย มม. / นิ้ว	1.5 / 0.06
ขนาด (Dimensions) Shaft (เพลา) Backing Shoulder Dia. (db) เส้นผ่านศูนย์กลางบ่ารองรับของเพลา หน่วย มม. / นิ้ว	491.0 / 19.33
ขนาด (Dimensions) Housing (บ่ารองรับ/ปลอก) Max. Housing Fillet Radius (r(6)) รัศมีมุมโค้งสูงสุดของบ่ารองรับ หน่วย มม. / นิ้ว	3.3 / 0.13
ขนาด (Dimensions) Housing (บ่ารองรับ/ปลอก) Backing Shoulder Dia. (Dₐ) เส้นผ่านศูนย์กลางบ่ารองรับของปลอก หน่วย มม. / นิ้ว	543.0 / 21.38
น้ำหนักตลับลูกปืน (Bearing Weight) หน่วย กก. / ปอนด์	39.55 / 87.18

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Tapered Roller Bearings แบบสองแถว (Double-Row)
การออกแบบ	โครงสร้างแบบ 2TS-DM มีแหวนในคู่ พร้อมแหวนกลาง (Double Cup with Spacer)
การรับน้ำหนัก	รองรับทั้งแรงรัศมีและแรงแนวแกนจากสองทิศทาง
ความแข็งแรง	ทนต่อการทำงานในสภาวะโหลดหนักและต่อเนื่อง
ความแม่นยำ	รักษาตำแหน่งเพลาและความมั่นคงของการหมุนได้ดี
การติดตั้ง	ออกแบบให้ประกอบง่ายและมีการจัดศูนย์ที่สะดวก
การใช้งาน	เหมาะกับงานอุตสาหกรรมหนัก ระบบเพลาขับ และเครื่องจักรที่ต้องการความทนทานสูง
การบำรุงรักษา	ควรมีการหล่อลื่นและตรวจสอบเป็นประจำเพื่อยืดอายุการใช้งาน
