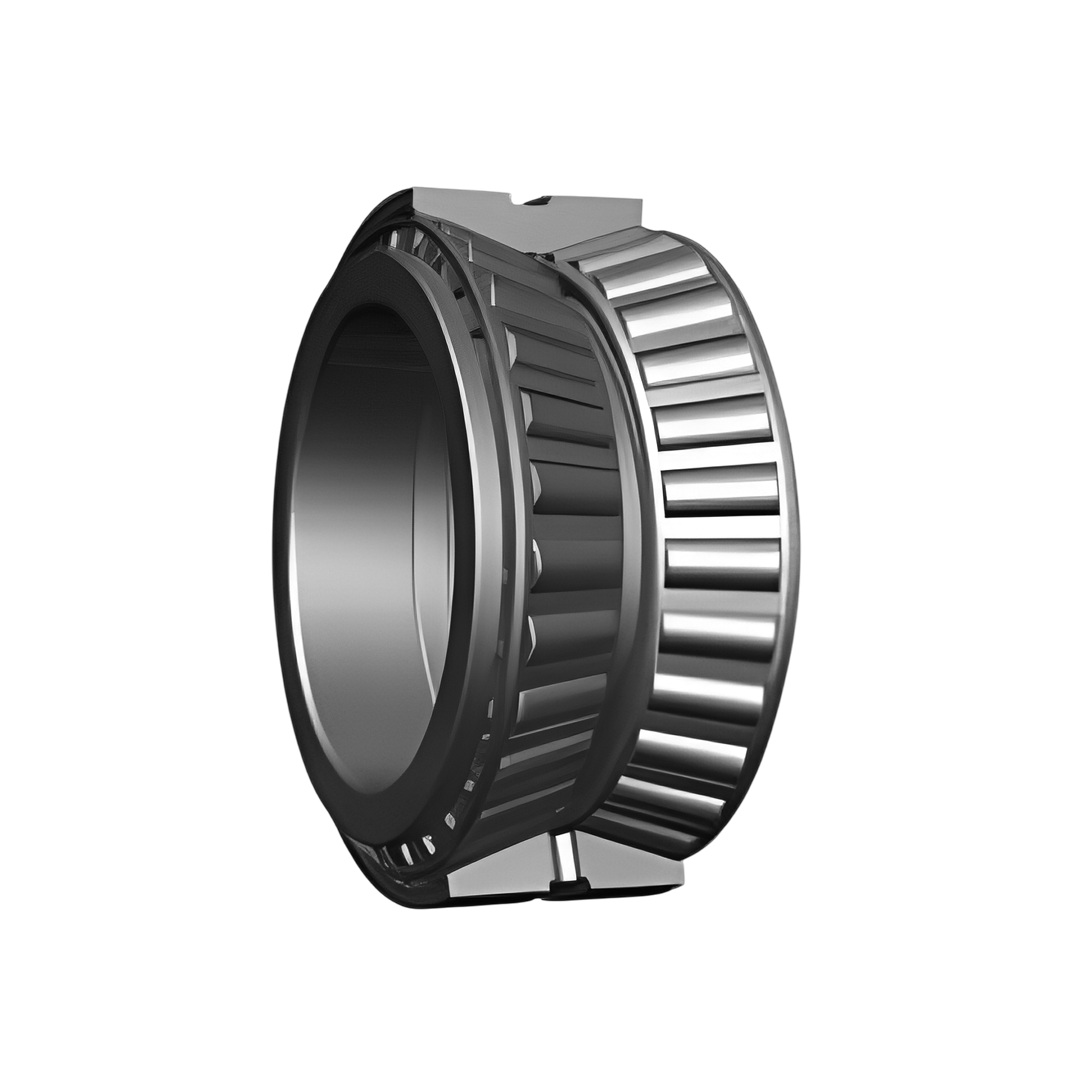

ตลับลูกปืน TIMKEN EE843220/843291CD

Name: ตลับลูกปืน TIMKEN EE843220/843291CD
Brand: TIMKEN
SKU: EE843220/843291CD
Price: 415990.67 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

415,990.67 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN EE843220/843291CD

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

โครงสร้างแบบแถวคู่ (Double-Row Design)
ออกแบบให้มีลูกกลิ้งเรียวสองแถวในตลับเดียว สามารถรับแรงได้ทั้งในแนวรัศมีและแรงแกนจากทั้งสองทิศทาง
ความมั่นคงสูง
การจัดเรียงลูกกลิ้งสองแถวช่วยเพิ่มเสถียรภาพ ลดการเบี่ยงตัว และเพิ่มความแข็งแรงในการรองรับโหลดหนัก
การกระจายแรงที่ดีเยี่ยม
ช่วยให้ชิ้นส่วนทำงานได้อย่างสมดุล ลดการสึกหรอ และเพิ่มอายุการใช้งานของตลับลูกปืน
วัสดุคุณภาพสูง
ผลิตจากเหล็กเกรดพิเศษที่ผ่านการอบชุบและควบคุมคุณภาพ ทำให้ทนต่อแรงกด การสั่นสะเทือน และสภาพการใช้งานที่หนักหน่วง
โครงสร้างถอดแยกได้บางส่วน
ทำให้ง่ายต่อการตรวจสอบ ซ่อมบำรุง และการเปลี่ยนชิ้นส่วนเมื่อถึงรอบการบำรุงรักษา

การติดตั้ง

การกำหนดทิศทางการวาง
เนื่องจากสามารถรับแรงแกนได้ทั้งสองด้าน การติดตั้งจึงง่ายและยืดหยุ่นต่อการออกแบบเครื่องจักร
การปรับตั้งระยะ (Preload/Endplay)
ต้องควบคุมให้เหมาะสมเพื่อหลีกเลี่ยงความร้อนสูงเกินไป และเพิ่มความแม่นยำในการทำงาน
การใช้เครื่องมือที่ถูกต้อง
ควรใช้วิธีการกดหรือติดตั้งตามมาตรฐานที่แนะนำ เพื่อป้องกันการกระแทกที่ทำให้ผิวสัมผัสเสียหาย
การหล่อลื่นอย่างต่อเนื่อง
ควรเลือกสารหล่อลื่นที่เหมาะสมและตรวจสอบอยู่เสมอ เพื่อคงประสิทธิภาพการทำงานและยืดอายุการใช้งาน

การใช้งาน

เครื่องจักรกลหนักและอุตสาหกรรมเหมืองแร่ ที่ต้องรับแรงมากและการทำงานต่อเนื่อง
ยานพาหนะเชิงพาณิชย์และระบบเพลา ที่ต้องการความมั่นคงสูงและความปลอดภัยในการใช้งาน
อุตสาหกรรมพลังงาน เช่น อุปกรณ์ในโรงไฟฟ้า และเครื่องจักรที่หมุนด้วยความเร็วและแรงกดสูง
ระบบส่งกำลังและเกียร์ขนาดใหญ่ ที่ต้องรองรับแรงหลายทิศทางและต้องการความทนทานระยะยาว
อุปกรณ์ขนส่งและระบบลำเลียง ที่ต้องการความเสถียรและลดโอกาสการหยุดชะงักของการทำงาน

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางรูใน (d) มม./นิ้ว	558.800 / 22.0000
ขนาดตลับลูกปืน เส้นผ่านศูนย์กลางวงนอก (D) มม./นิ้ว	736.600 / 29.0000
ขนาดตลับลูกปืน ความกว้าง (T) มม./นิ้ว	187.328 / 7.3751
ขนาดตลับลูกปืน ความกว้างสองชั้นของวงแหวนรอบนอก (C) หน่วยมิลลิเมตร / นิ้ว	138.112 / 5.4375
ค่าการรับน้ำหนัก แบบไดนามิก (C1) นิวตัน (N) / ปอนด์แรง (lbf)	3600000 / 810000
ค่าการรับน้ำหนัก ค่าคงที่ e	0.34
ค่าการรับน้ำหนัก ตัวประกอบ Y1	1.97
ค่าการรับน้ำหนัก Y2	2.93
ค่าการรับน้ำหนัก แบบไดนามิก (C90) นิวตัน (N) / ปอนด์แรง (lbf)	536000 / 121000
ค่าการรับน้ำหนัก แบบไดนามิกแกนหน้า (Ca90) นิวตัน (N) / ปอนด์แรง (lbf)	315000 / 70700
ค่าการรับน้ำหนัก แบบไดนามิก (C90) นิวตัน (N) / ปอนด์แรง (lbf)	934000 / 210000
ค่าการรับน้ำหนัก ตัวประกอบ K	1.70
หมายเลขชิ้นส่วน วงใน (Inner)	EE843220
หมายเลขชิ้นส่วน วงนอก (Outer)	843291CD
ขนาด เพลา: รัศมีมุมโค้งสูงสุดของเพลา (R) มม./นิ้ว	6.4 / 0.25
ขนาด เพลา: เส้นผ่านศูนย์กลางไหล่รองรับเพลา (db) มม./นิ้ว	591.0 / 23.27
ขนาด ตัวฮ้าส์ซิ่ง: รัศมีมุมโค้งสูงสุดของตัวฮ้าส์ซิ่ง (r) มม./นิ้ว	1.5 / 0.06
ขนาด ตัวฮ้าส์ซิ่ง: เส้นผ่านศูนย์กลางไหล่รองรับฮ้าส์ซิ่ง (Da) มม./นิ้ว	708.0 / 27.87
ขนาด พิน: เส้นผ่านศูนย์กลางพิน (Ka) มม./นิ้ว	28.58 / 1.13
ขนาด พิน: ความกว้างพิน (Kb) มม./นิ้ว	15.09 / 0.59
ตัวประกอบเชิงเรขาคณิต G1	7097.5
ตัวประกอบเชิงเรขาคณิต G2	714.8
ตัวประกอบเชิงเรขาคณิต Cg	0.2478
น้ำหนักตลับลูกปืน กก. / ปอนด์ (kg / lbs)	196.10 / 432.32

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

หัวข้อ	รายละเอียด
ประเภท	ตลับลูกปืนลูกกลิ้งเรียว (Tapered Roller Bearing) แบบสองแถว Type TDO
โครงสร้าง	ประกอบด้วย Cone Assemblies สองชุด (วงแหวนใน + ลูกกลิ้ง) และ วงแหวนรอบนอกชิ้นเดียว (Single Double Cup)
การรองรับแรง	รองรับแรงรัศมี (Radial Load) ได้สูง และแรงแกน (Axial Load) ได้ทั้งสองทิศทาง
จุดเด่น	การจัดตำแหน่งลูกกลิ้งสมดุล ช่วยควบคุมระยะห่างเชิงแกน (Axial Clearance) ได้ง่าย
ความแข็งแรง	รับแรงกระแทกและแรงงานหนักได้ดี เหมาะสำหรับงานโหลดสูง
วัสดุ	ผลิตจากเหล็กกล้าคาร์บอนสูงผสมโครเมียม (High-Carbon Chrome Steel) ผ่านการชุบแข็ง
มาตรฐาน	ผลิตตามมาตรฐาน ABMA และ ISO เพื่อให้มีความแม่นยำและทนทาน
การหล่อลื่น	ใช้ได้ทั้งจาระบี (Grease) และน้ำมัน (Oil)
การบำรุงรักษา	ง่ายต่อการถอดประกอบ ตรวจสอบ และควบคุมค่าระยะห่าง (Preload/Endplay)
การใช้งาน	เครื่องจักรอุตสาหกรรม, ระบบส่งกำลัง, เครื่องจักรก่อสร้าง, เพลาเครื่องจักรหนัก, อุปกรณ์ขุดเหมือง และงานที่มีแรงโหลดสูง
