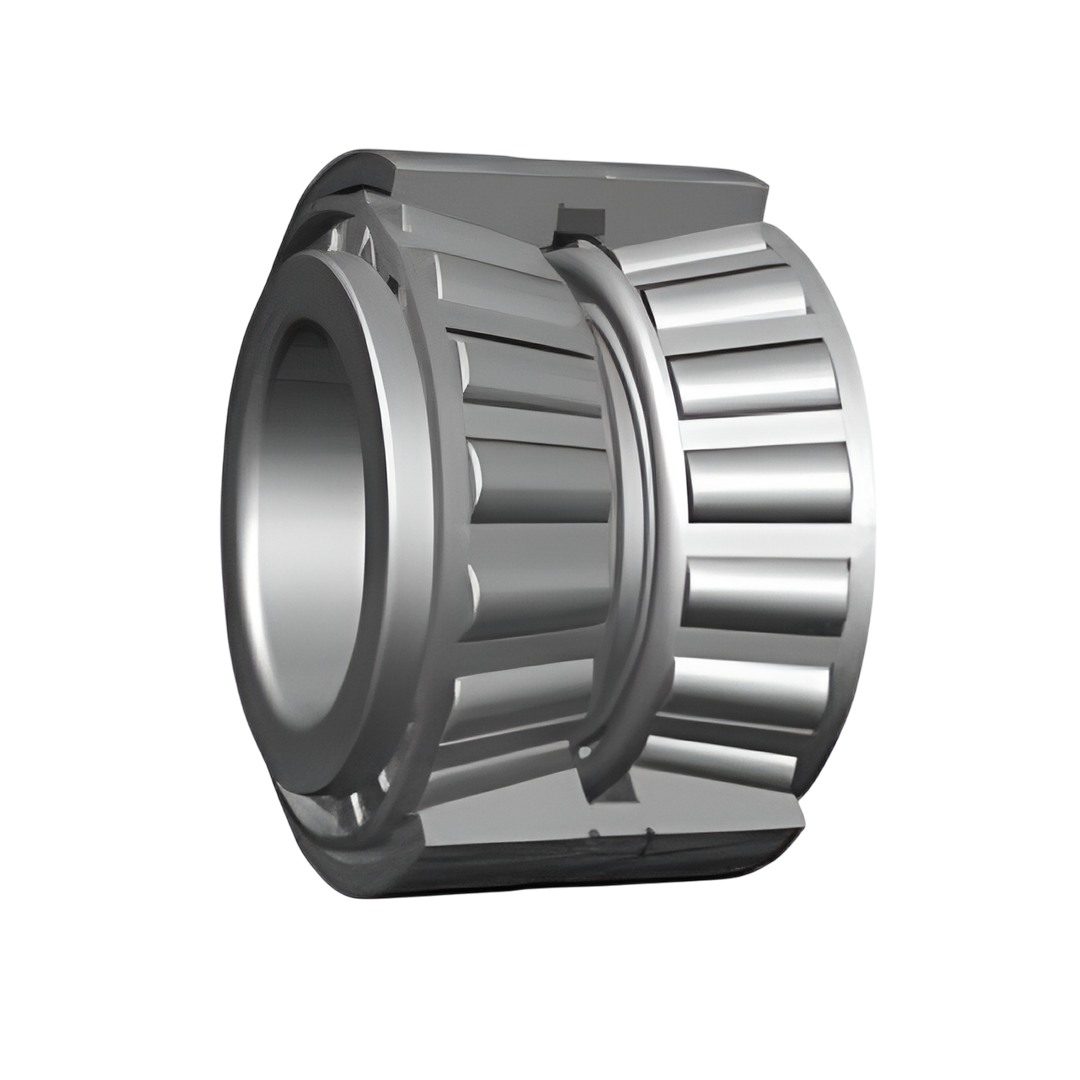

ตลับลูกปืน TIMKEN EE277455/277565/X2S-277455/Y1S-277565

Name: ตลับลูกปืน TIMKEN EE277455/277565/X2S-277455/Y1S-277565
Brand: TIMKEN
SKU: EE277455/277565/X2S-277455/Y1S-277565
Price: 518943.68 THB
Availability: InStock

รูปสินค้าอาจไม่ตรงกับของจริง รบกวนสอบถามแอดมินเพื่อขอดูรูปเพิ่มเติม

TIMKEN

กรุณาตรวจสอบสต็อกก่อนชำระเงิน

518,943.68 ฿

Sale Sold out

Quantity

รายละเอียด ตลับลูกปืน TIMKEN EE277455/277565/X2S-277455/Y1S-277565

ตลับลูกปืน TIMKEN ถือเป็นหนึ่งในแบรนด์ชั้นนำระดับโลกที่ได้รับการยอมรับในด้านคุณภาพ ความทนทาน และความแม่นยำในการทำงาน ผลิตภัณฑ์ตลับลูกปืนของ TIMKEN ได้รับการออกแบบมาเพื่อตอบโจทย์การใช้งานที่หลากหลาย ทั้งในภาคอุตสาหกรรมหนัก งานก่อสร้าง เครื่องจักรกลการเกษตร ยานยนต์ พลังงาน และระบบขนส่ง ซึ่งทุกชิ้นส่วนล้วนถูกผลิตด้วยมาตรฐานสูงสุดเพื่อรองรับการทำงานที่ต้องการความเสถียรและอายุการใช้งานยาวนาน

เปรียบเทียบราคา ตลับลูกปืน TIMKEN ตัวอื่นๆ

คุณสมบัติ

คุณสมบัติ

เป็นตลับลูกปืนแบบ สองแถว (Double-Row) ที่ออกแบบเพื่อรองรับแรงรัศมีและแรงแนวแกนได้พร้อมกันอย่างมีประสิทธิภาพ
โครงสร้างชนิด 2TS-IM ช่วยให้การจัดศูนย์และการรองรับน้ำหนักทำได้อย่างมั่นคง
ผลิตจากวัสดุคุณภาพสูง ผ่านการชุบแข็งและควบคุมมาตรฐานการผลิตเพื่อความทนทานและอายุการใช้งานยาวนาน
มีความสามารถในการลดแรงเสียดทานและการสึกหรอ ทำให้เครื่องจักรทำงานได้ราบรื่น

การติดตั้ง

การติดตั้งทำได้สะดวก เนื่องจากออกแบบมาให้เข้ากับเพลาและบ่ารับได้อย่างพอดี
ต้องจัดแนวให้ถูกต้อง เพื่อป้องกันการกระจายแรงที่ไม่สมดุลซึ่งอาจทำให้เกิดการสึกหรอเร็ว
ควรใช้การหล่อลื่นที่เหมาะสมและเพียงพอ เพื่อรักษาประสิทธิภาพการทำงานของตลับลูกปืน
การติดตั้งควรดำเนินการในสภาพแวดล้อมที่สะอาดเพื่อป้องกันสิ่งสกปรกหรือเศษวัสดุเข้าไปในตลับลูกปืน

การใช้งาน

เหมาะสำหรับงานอุตสาหกรรมหนักที่ต้องรองรับแรงจากหลายทิศทางต่อเนื่อง
ใช้ในระบบส่งกำลัง เช่น เพลา มอเตอร์ เกียร์ และชุดดุมล้อ ที่ต้องการความมั่นคงและความทนทานสูง
รองรับการใช้งานที่ต้องการความแม่นยำในการหมุนและความเสถียรของเครื่องจักร
ช่วยยืดระยะเวลาการบำรุงรักษา และเพิ่มความน่าเชื่อถือในการทำงานของอุปกรณ์

ข้อมูลเฉพาะ

ข้อมูลเฉพาะ

ขนาดตลับลูกปืน Bore (d) รูเพลา หน่วย mm / in.	1155.700 / 45.5000
ขนาดตลับลูกปืน O.D. (D) เส้นผ่านศูนย์กลางนอก หน่วย mm / in.	1435.100 / 56.5000
ขนาดตลับลูกปืน Width (T) ความกว้าง หน่วย mm / in.	267.051 / 10.5138
ขนาดตลับลูกปืน ความกว้างของวงแหวนรอบนอกคู่ (C) หน่วย mm / in.	216.251 / 8.5138
ค่าการรับน้ำหนัก Dynamic (C1)2 ค่าการรับน้ำหนักแบบไดนามิก หน่วย N / lbf	7030000 / 1580000
ค่าการรับน้ำหนัก e ค่าปัจจัย (factor) สำหรับการคำนวณ	0.36
ค่าการรับน้ำหนัก Factors ค่าปัจจัย Y₁	1.87
ค่าการรับน้ำหนัก Y₂	2.78
ค่าการรับน้ำหนัก C₉₀ ค่าการรับน้ำหนักเมื่ออายุการใช้งาน 90 ล้านรอบ หน่วย N / lbf	1050000 / 235000
ค่าการรับน้ำหนัก Dynamic (Cₐ90) ค่าการรับน้ำหนักแบบไดนามิกในแนวแกน (Axial Dynamic Rating) หน่วย N / lbf	647000 / 146000
ค่าการรับน้ำหนัก C₉₀(2) ค่าการรับน้ำหนักที่ 90 ล้านรอบ (อีกกรณี) หน่วย N / lbf	1820000 / 410000
ค่าการรับน้ำหนัก Factors (K) ค่าปัจจัย K	1.62
หมายเลขชิ้นส่วน (Part Number) Inner วงแหวนใน	EE277455
หมายเลขชิ้นส่วน (Part Number) Outer วงแหวนรอบนอก	277565
หมายเลขชิ้นส่วน (Part Number) Inner Spacer(5) ตัวเว้นระยะด้านใน (5)	X2S-277455
หมายเลขชิ้นส่วน (Part Number) Outer Spacer(5) ตัวเว้นระยะด้านนอก (5)	Y1S-277565
ขนาด (Dimensions) Shaft (เพลา) Max. Shaft Fillet Radius (R(6)) รัศมีมุมโค้งสูงสุดของเพลา หน่วย มม. / นิ้ว	6.4 / 0.25
ขนาด (Dimensions) Shaft (เพลา) Backing Shoulder Dia. (db) เส้นผ่านศูนย์กลางบ่ารองรับของเพลา หน่วย มม. / นิ้ว	1205.0 / 47.44
ขนาด (Dimensions) Housing (บ่ารองรับ/ปลอก) Max. Housing Fillet Radius (r(6)) รัศมีมุมโค้งสูงสุดของบ่ารองรับ หน่วย มม. / นิ้ว	3.3 / 0.13
ขนาด (Dimensions) Housing (บ่ารองรับ/ปลอก) Backing Shoulder Dia. (Dₐ) เส้นผ่านศูนย์กลางบ่ารองรับของปลอก หน่วย มม. / นิ้ว	1370.0 / 53.94
น้ำหนักตลับลูกปืน (Bearing Weight) หน่วย กก. / ปอนด์	931.80 / 2054.23

ข้อมูลทางเทคนิค

ข้อมูลทางเทคนิค

รายการ	รายละเอียด
ประเภทตลับลูกปืน	Tapered Roller Bearings แบบสองแถว (Double-Row)
การออกแบบ	โครงสร้างแบบ 2TS-IM ใช้แถวลูกกลิ้งเรียงขนานกัน พร้อมแหวนในที่ออกแบบพิเศษ
การรับน้ำหนัก	รองรับได้ทั้งแรงรัศมีและแรงแนวแกนสองทิศทาง
ความแข็งแรง	ทนทานต่อสภาวะโหลดสูงและการใช้งานต่อเนื่อง
ความแม่นยำ	ช่วยรักษาการหมุนที่เสถียรและลดการคลอนของเพลา
การติดตั้ง	ออกแบบให้ประกอบและถอดเปลี่ยนได้สะดวก
การใช้งาน	เหมาะกับอุปกรณ์ขนส่ง เครื่องจักรหนัก และระบบเพลาที่ต้องการความแข็งแรง
การบำรุงรักษา	ต้องมีการหล่อลื่นและตรวจสอบอย่างสม่ำเสมอเพื่อยืดอายุการใช้งาน
